Humanoidirobotin toimilaitteen pullonkaulojen voittaminen: miksi niitittömät muottiin liimattavat staattorisydämet ovat paras ratkaisu

Seuraavan sukupolven backlack-staattoriratkaisut humanoidiniveltoimilaitteille ja korkean tarkkuuden urattomille moottoreille

Nopeasti kehittyvässä humanoidirobotiikkateollisuudessa yleisön huomio keskittyy usein käteviin käsien vapauteen tai tekoälyn liikealgoritmeihin. Kuitenkin fyysinen perusta, joka määrittää, pystyykö robotti saavuttamaan tarkan mikro-ohjauksen ja korkean purskevasteen, on sen yhteistoimilaitteissa: High-Power-Density Frameless Servo Motors.

Erikoistuneena moottorisydämen räätälöintitehtaana kohtaamme usein saman tärkeän vaatimuksen robottiniveltoimilaitteiden kehittäjiltä ja taitavilta käsimoottoritiimiltä: Kuinka maksimoimme vääntömomentin tiheyden vakavissa tilarajoitteissa pitäen samalla vääntömomentin ja lämpötilan nousun ehdottoman minimissä?

Vastaus piilee edistyneessä valmistusprosessissa staattorin ja roottorin laminointitasolla: In-Mold Bonding Stator Cores (Backlack Technology).

Perinteiset laminointimenetelmät heikentävät nivelmoottorin suorituskykyä

Pyörivät toimilaitteet ja näppärät käsimoottorit vaativat äärimmäistä suorituskykyä vääntömomenttitiheyden, paikannustarkkuuden ja lämmönhallinnan suhteen. Perinteiset laminoinnin kokoonpanomenetelmät eivät täytä näitä korkeataajuisia, miniatyyrisoituja vaatimuksia:

  • Lukitus (niittileimaus): Leimauskuopat rikkoo pinnan eristyspinnoitteen aiheuttaen paikallisia pyörrevirtaoikosulkuja ja mekaanista rasitusta, joka heikentää magneettista läpäisevyyttä.
  • Laserhitsaus: Luo pinoon sähköisen oikosulkulinjan, joka tuottaa voimakasta lämpöä nopeiden käännösten ja vääntymisen aikana erittäin ohuiden 0,10 mm:n laminointien aikana.
  • Läpivientipultit: Häiritsee magneettivuon kulkureittejä ja tuhlaa arvokasta aktiivista tilaa pienikokoisten kehyksettömien moottoreiden sisällä.

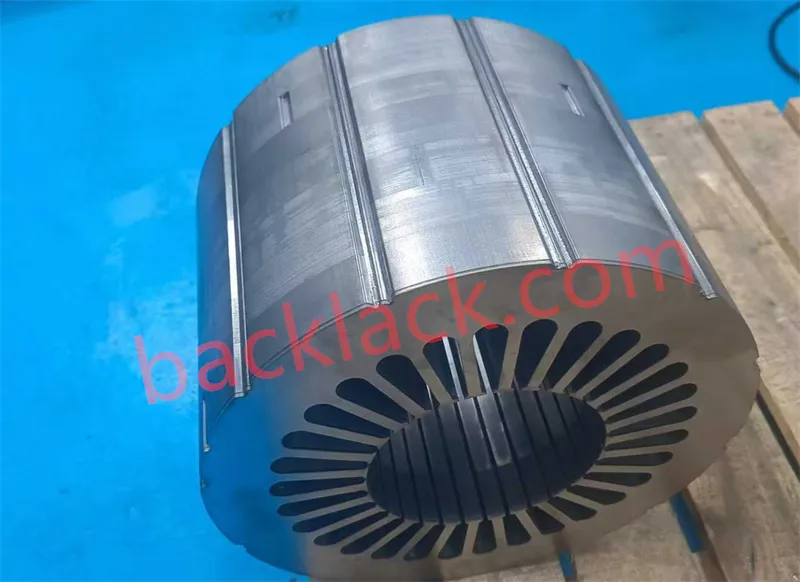

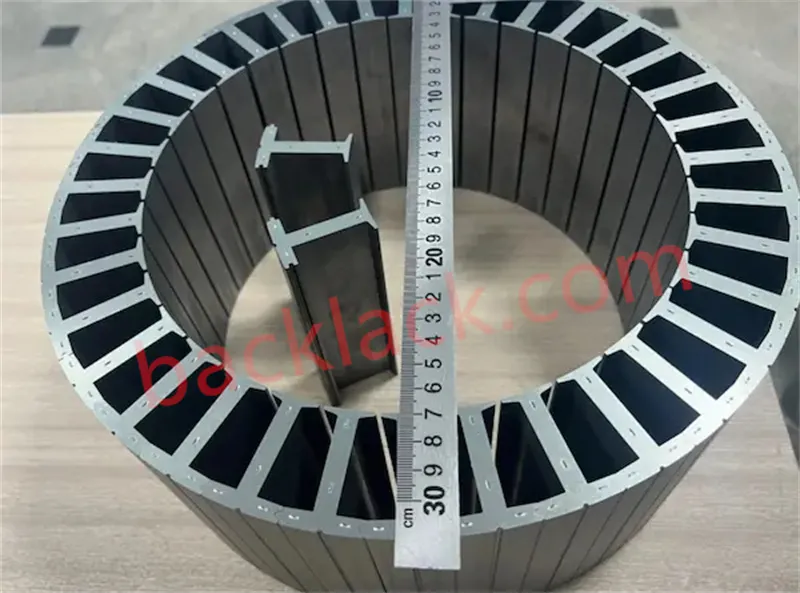

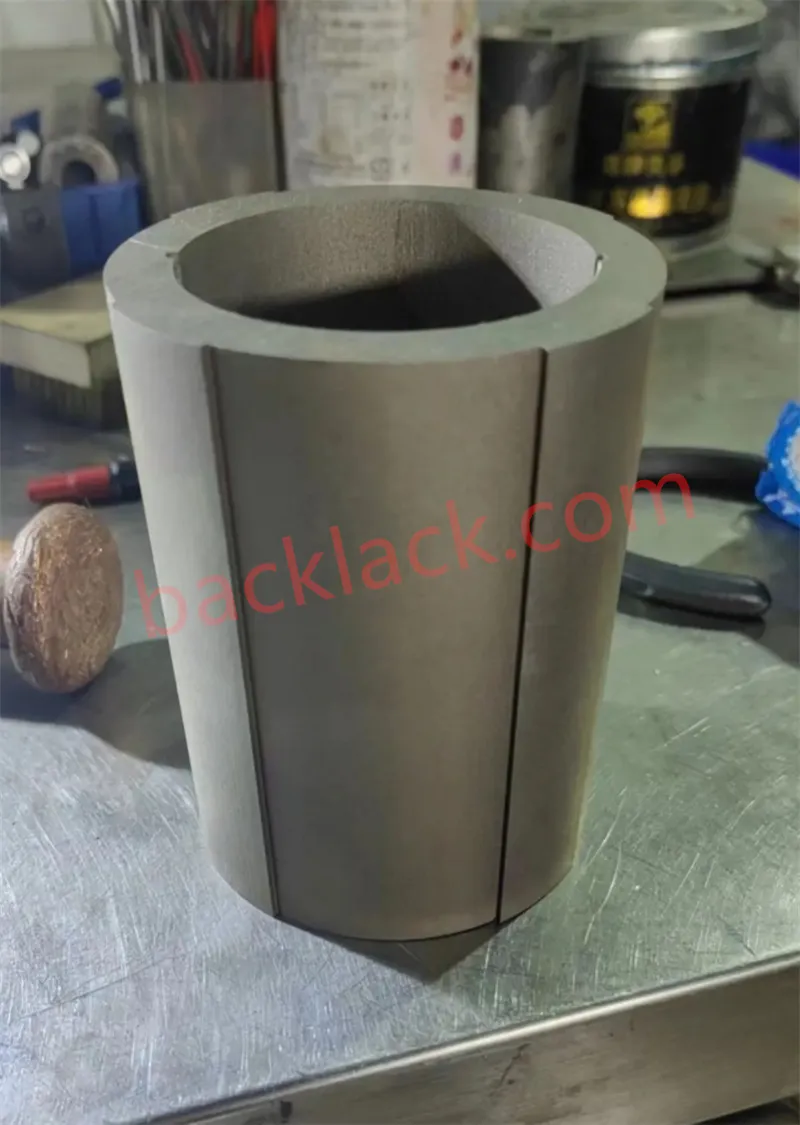

010 Mm:n backlack-laminointipinot pyörrehäviöitä vähentävä robottinivelmoottori 98 prosentin pinoamiskerroin 010 mm ultraohut piiteräksinen taustaväri Muottiliitos Backlack vs hitsaus, lukitus, 010 mm:n staattoriytimet Zero Stress Backlack Laminointitekniikka Cogging Moment Reduction Humanoiditoimilaitteen vääntömomenttitiheys lämpöhäviö 010 mm sähköterästä Backlack aksiaalisen lämmönjohtavuuden kompaktit robottinivelmoottorit Rapid Pwm kehyksetön staattori rautahäviön vaimennus 010 mm laminointi Suuri leikkauslujuus, staattorin ytimen huippumomentin ylikuormitus Hitsausvapaa niittivapaa itsekiinnittyvä staattorin taitava käsimoottori Mikrooikosulkuja ehkäisevä korkeataajuinen kehyksetön vääntömomenttistaattori Mukautetut 010 Mm:n staattoriytimet humanoidirobottiliitokset Ultraohut moottoriytimet humanoidirobottitoimilaitteet Dexterous käsitoimilaite, 010 mm:n ytimetön, kehyksetön staattoriytime 010Mm Vs 035Mm Sähköteräs nopeat robottiservot Kompaktit tuulettimettomien robottiliitosten lämpöhäviötä poistavat ytimet Pehmeät magneettisydämiset lineaariset pyörivät robottitoimilaitteet Ultra-ohut laminointiteknologia Magneettien demagnetoinnin esto Mukautetut backlack staattorin roottorin laminointi kirurgiset robotit Pienihäviöiset staattoripinon suuren vääntömomenttitiheyden eksoskeletonmoottorit Vaihejännitehäviön vähennys miniatyyri niveltoimilaitteen staattorit 5 Day Wire Edm Prototyping 010Mm Backlack Motor laminointi Tarkkuusmoottorisydämen tehtaan laadunvalvonta 010 mm:n staattorit Kovametallileimauspurseohjattu massatuotantorobottiytimet Valmisvarasto 010 mm 0,15 mm ultraohut piiteräskelat Prototyypit massatuotantoon 010 mm:n backlack robottistaattorit Nollahartsin ylivuoto korkean raon täyttökertoimen staattoriytimet Dfm Design Evaluation 010Mm backlack laminointi pinoaminen Kiinalaisen räätälöidyn valmistajan 010 mm itseliimautuvat moottoriytimet Backlack Bonding Profiles Humanoid Robot Oem Manufacturing Custom Quote Dfm Evaluation 010Mm Backlack Robotic Motor Cores

In-Mold Bonding (Backlack): Tekninen vertailu

Muotinsisäinen liimaustekniikka käyttää sähköterästä, joka on esipinnoitettu silloittavalla liimakerroksella. Tarkalla kuumennuksella ja painekovetuksella suoraan leimaustyökalussa tai erityisissä kiinnikkeissä satoja erittäin ohuita laminaatteja sulatetaan monoliittiseksi rakenteeksi.

Vertailumetriikka Perinteinen lukitus / laserhitsaus In-Mold Bonding Core (backklack) Suora hyöty robottitoimilaitteille
Pakkaustekijä 93 % - 95 % � 98% Suurempi magneettivuo samalla jalanjäljellä = Tehostettu vääntömomenttiheys
Inter-laminointi eristys Vioittunut eristys niiteissä/hitsauksissa 100 % arkkien välinen eristys Dramaattisesti pienempi ydinhäviö ja alhaisempi käyttölämpötila
Materiaalin aiheuttama stressivaurio Suuri paikallinen stressi kuoppista Nolla mekaanista vauriota Tasainen vuon jakautuminen = Minimoitu vetomomentti
0,10 mm levyjen yhteensopivuus 0,10 mm / 0,15 mm levyt muotoutuvat helposti Optimoitu 0,10 mm teräkselle Suurtaajuisen raudan häviön dramaattinen väheneminen

Seuraavan sukupolven robotiikan tärkeimmät edut

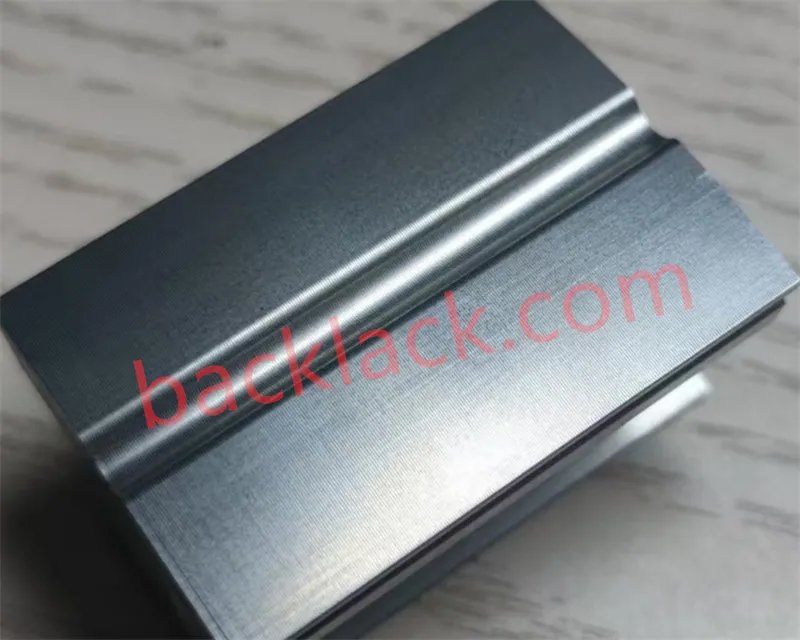

Nolla hammastusmomenttia

Takavaraisissa staattoriytimissä on täydellinen rakenteellinen symmetria, mikä eliminoi niittien aiheuttamat paikalliset magneettisen reluktanssin vaihtelut. Tämä minimoi vääntömomentin ja vääntömomentin aaltoilun ja takaa tasaisen paikantamisen.

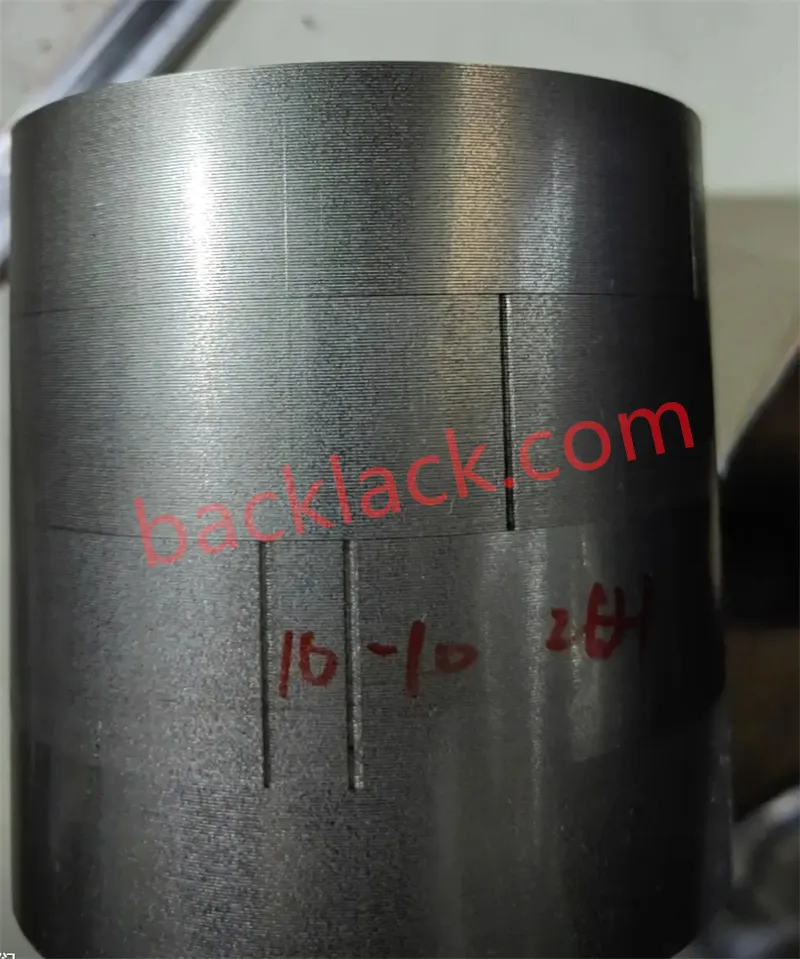

0,10 mm:n massatuotantorata

Korkea taajuusvaste on elintärkeä servovasteelle. 0,10 mm:n erittäin ohuen teräksen käyttö torjuu korkeataajuista ydinhäviötä, ja muotin sisäinen liimaus on paras tapa vakaan volyymin tuotantoon.

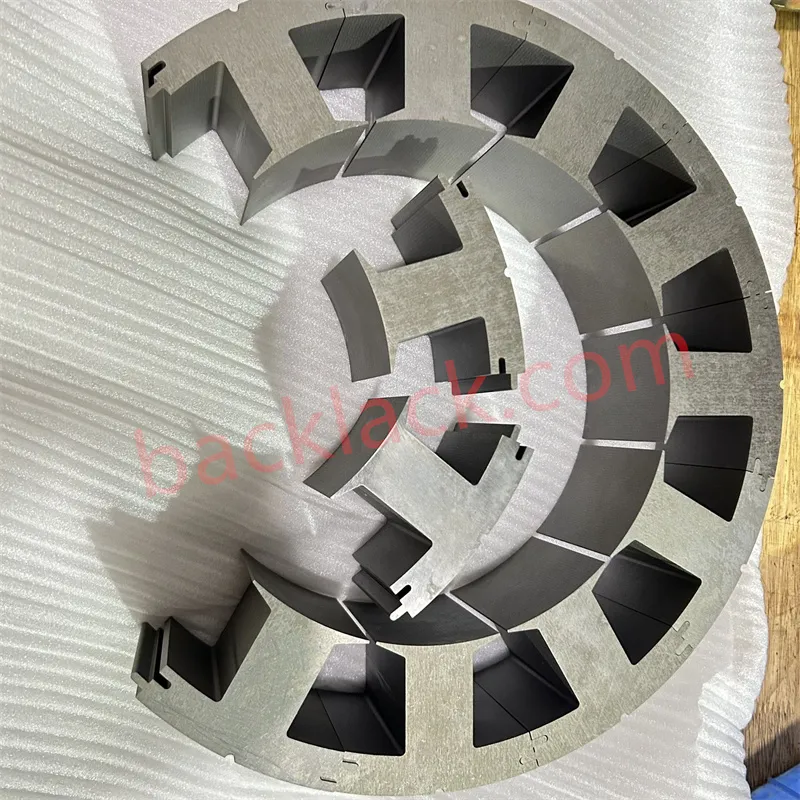

Korkea leikkauslujuus

Hyppylaskujen, dynaamisen tasapainotuksen tai terävien suunnanmuutosten aikana silloitettu polymeerimatriisi tarjoaa poikkeuksellisen rakenteellisen jäykkyyden, mikä takaa nollan mikrosiirtymän laminointien välillä.

Räätälöidyt valmistusmahdollisuudet

Edistyksellisenä moottorisydänvalmistuskumppanina olemme suunnitelleet tiukan tuotantokehyksen mukautetun Backlack-käsittelyn ympärille:

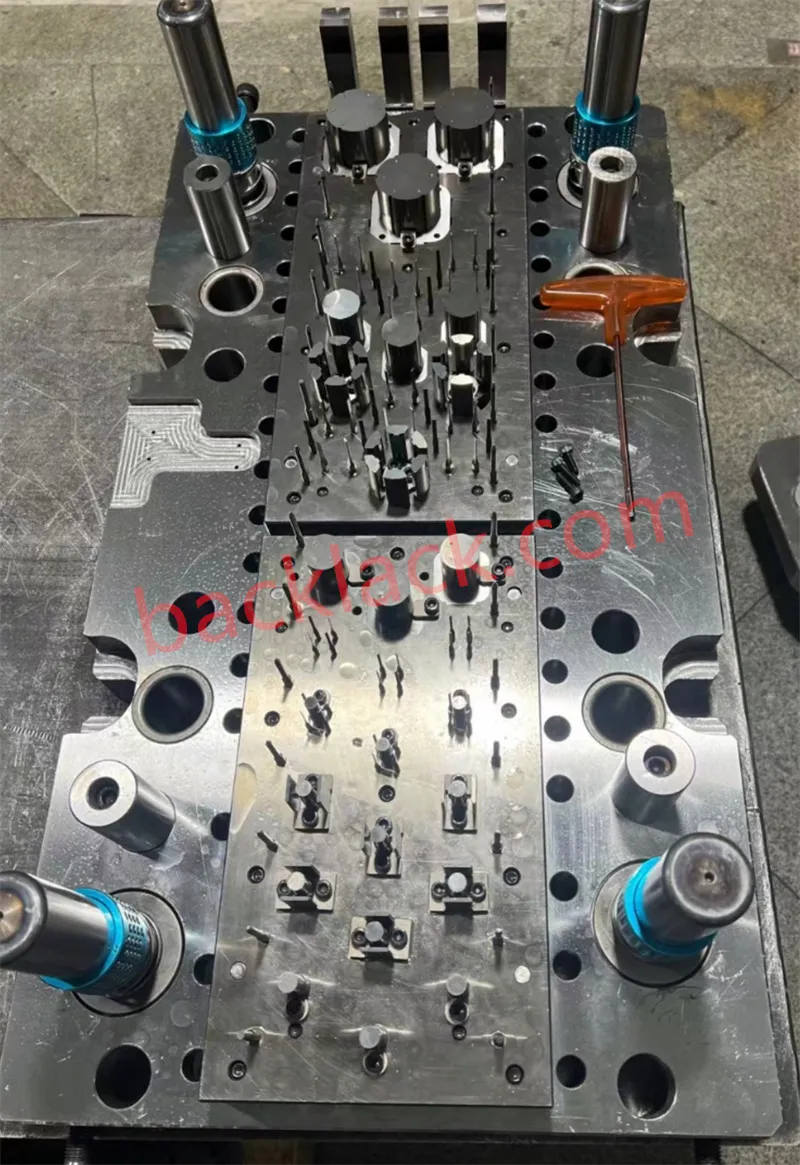

  • Precision Progressive Dies: Integroitu meisto ja muotissa oleva lämpö/painekovetus pitävät samankeskisyyden ja kohtisuoran mikronitoleranssien sisällä ohutseinämäisille kehyksettömälle geometrialle.
  • Tarkka kovettumisprofiilin hallinta: Lämpötilan nosto-, pitopaine- ja jäähdytysjaksojen tiukka hallinta takaa 100 %:n sidoslujuuden samalla, kun se estää hartsin ylivuodon tai rakojen tukkeutumisen.
  • Nopea prototyyppi- ja materiaalituki: Tuemme nopeita iteraationopeuksia tarjoamalla täyden avun 0,10 mm:n ultraohuista sähköteräsvalikoimasta nopeaan Backlack-prototyyppien luomiseen ja lyhytkestoiseen tuotantoon.

Tietoja Youyou-yrityksestä

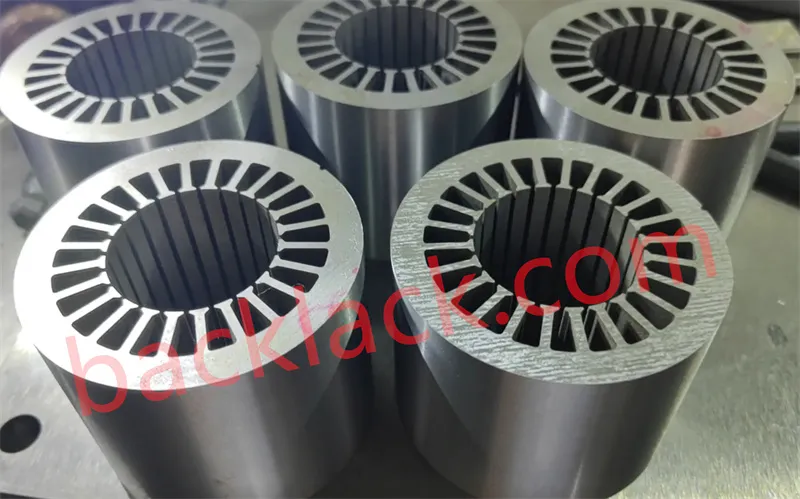

Erikoistuneena moottorisydinten räätälöintitehtaana Youyou Company tarjoaa edistyneitä laminointiratkaisuja, jotka on suunniteltu ratkaisemaan seuraavan sukupolven robottitoimilaitteiden vääntömomenttitiheys, sydämen häviö ja vääntömomentin pullonkauloja. Integroimalla erittäin ohuen 0,10 mm:n piiteräksisen leimauksen niittittömään In-Mold Bondingiin (Backlack Technology), annamme robotiikan OEM-yrityksille ja moottorikehittäjille mahdollisuuden rakentaa suuritehoisia, kuiskauksellisia ja erittäin vähähäviöisiä moottoriytimiä humanoidirobottiliitoksille, kehyksettömille servomoottoreille ja käsikäyttöisille servomoottoreille.

Oletko valmis poistamaan vääntömomentin ja parantamaan niveltoimilaitteen suorituskykyä?

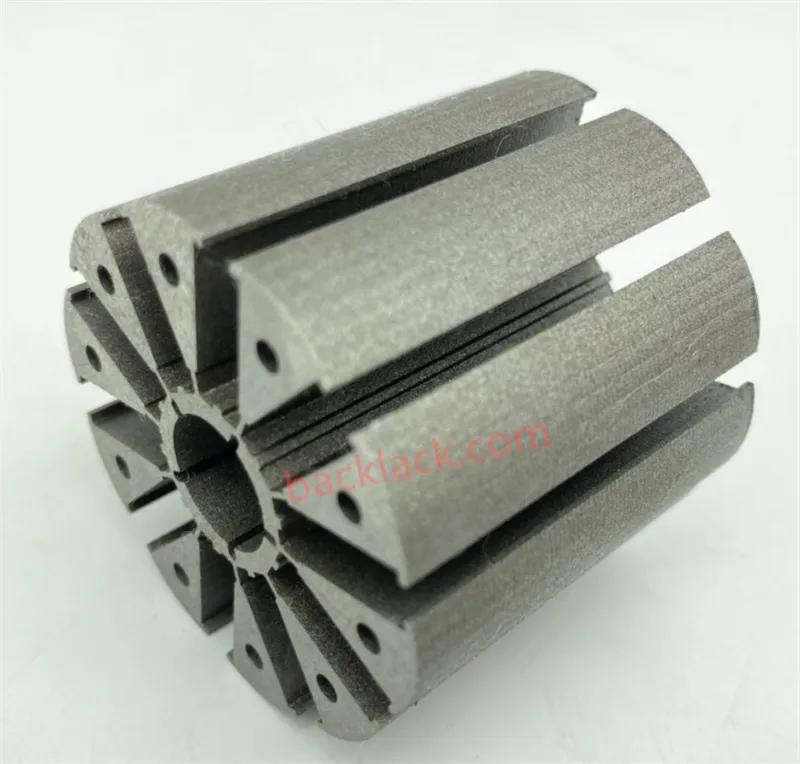

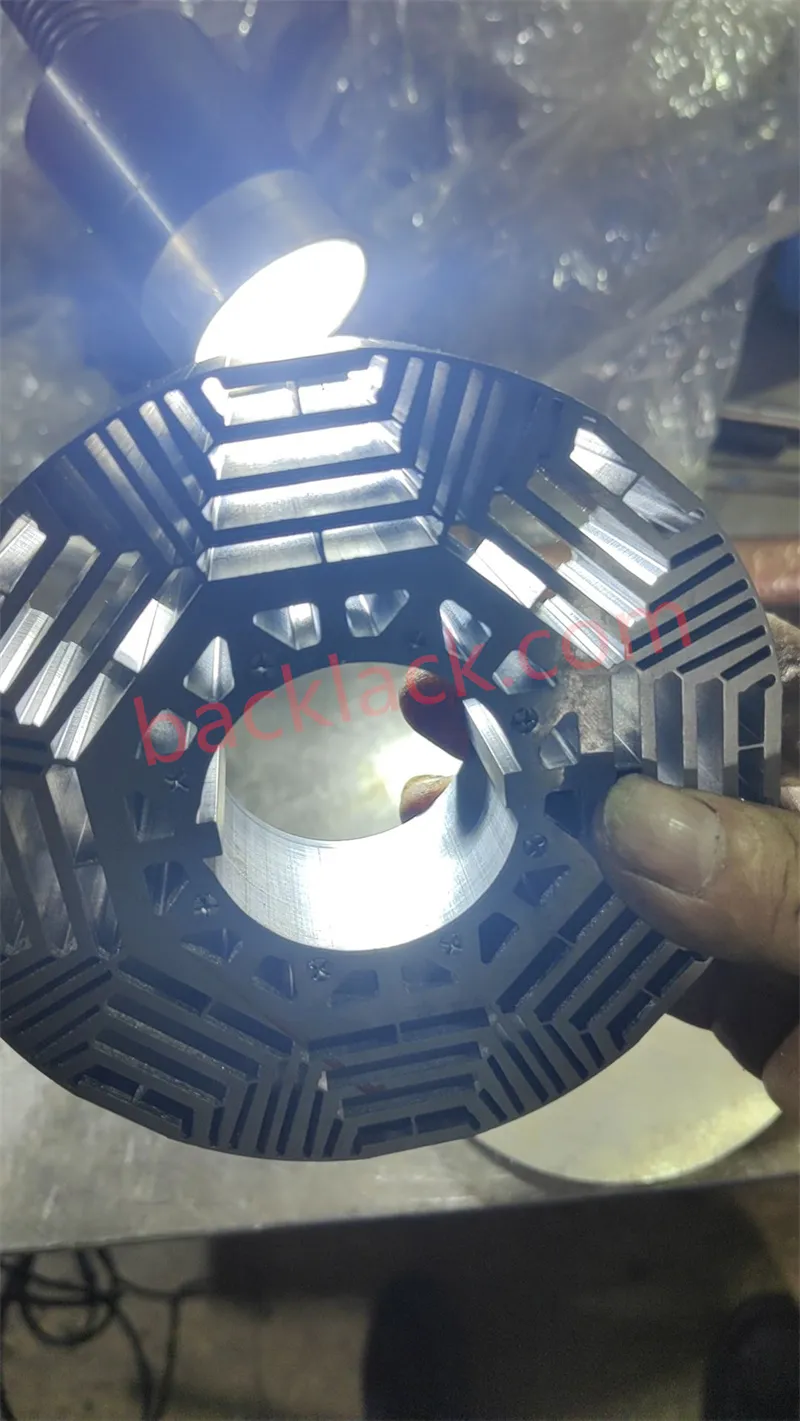

Ota yhteyttä suunnittelutiimiimme tänään ja pyydä 0,10 mm:n backlack staattorinäytteitä ja hanki ilmainen In-Mold Bonding DFM -arviointi robottimoottoreillesi!

REQUEST ROBOT CORE CONSULTATION
#BacklackStatorCore #InMoldBonding #HumanoidRobotActuator #FramelessServoMotor #010mmSiliconSteel #RivetFreeLamination #LowCoggingTorque #SlotlessMotorCore #RobotJointMotor

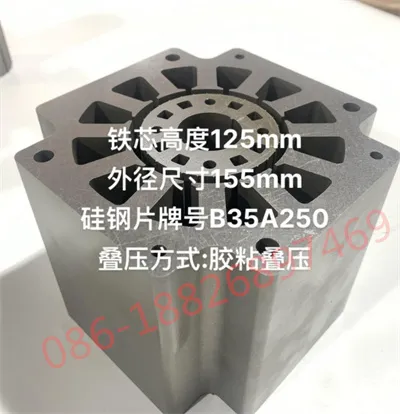

Laadunvalvonta 0,10 mm backlack robottimoottoriytimille

Erikoistuneena moottorisydämien räätälöintitehtaana Youyou Company valvoo tiukkaa, koko prosessia kattavaa laadunvalvontaa 0,10 mm:n in-Mold Bonding (Backlack) staattoriytimille. Toimitamme virheettömät, erittäin alhaiset rautahäviöt ja kuiskaukselliset tarkkuuskomponentit, jotka on suunniteltu humanoidirobotin liitoksille, kehyksettömille momentimoottoreille ja käteville käsitoimilaitteille.

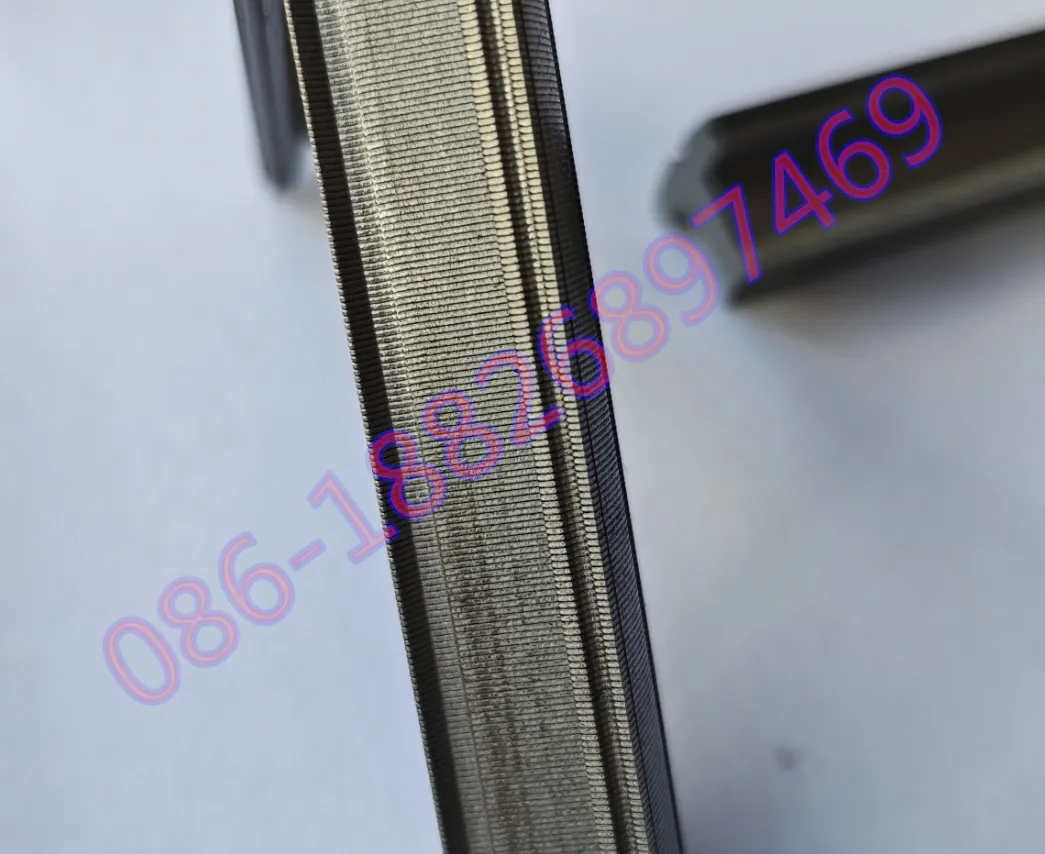

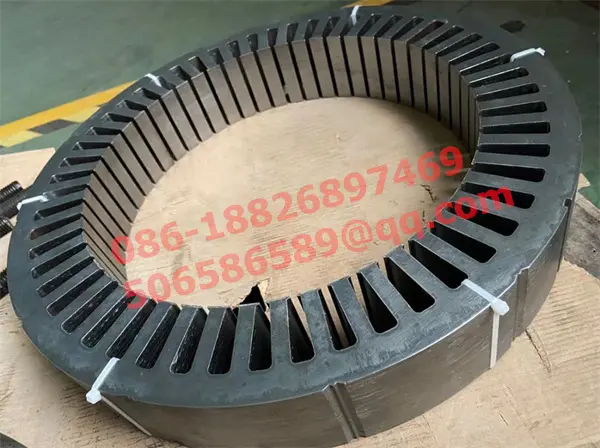

0,10 mm:n kalvon ja pinnoitteen eheyden tarkastus: 100 %:n tarkastus 0,10/0,15 mm:n ultraohuille sähköteräksille ja Backlack-lakkapinnoitteille. Mikronitason pinnoitteen tasaisuus estää laminoinnin väliset mikroshortsit ja vaimentaa suurtaajuisia pyörrevirtahäviöitä nopeissa PWM-taajuusmuuttajissa yli 90 %.

Jännitteetön kovetus maksimivääntömomenttivakion (Kt) saavuttamiseksi: Automatisoidut lämpötila- ja painekovetusprofiilit eliminoivat niitin jännityksen ja hitsausvääristymät. Tämä jännitteetön sidos säilyttää täysin luonnollisen magneettisen läpäisevyyden, minimoi tarttumismomentin ja maksimoi huippuvääntömomentin tasaisen mikroaskelun takaamiseksi.

Suuri leikkauslujuus ja iskunkestävyys: Täysin silloitettu polymeerimatriisi tarjoaa leikkauslujuuden > 12 MPa ja liittää laminaatit monoliittiseksi pinoksi. Levyjen välisen mikrovärähtelyn eliminointi estää mekaanisen resonanssin ja kestää toistuvia nopeita käännöksiä niveltoimilaitteissa.

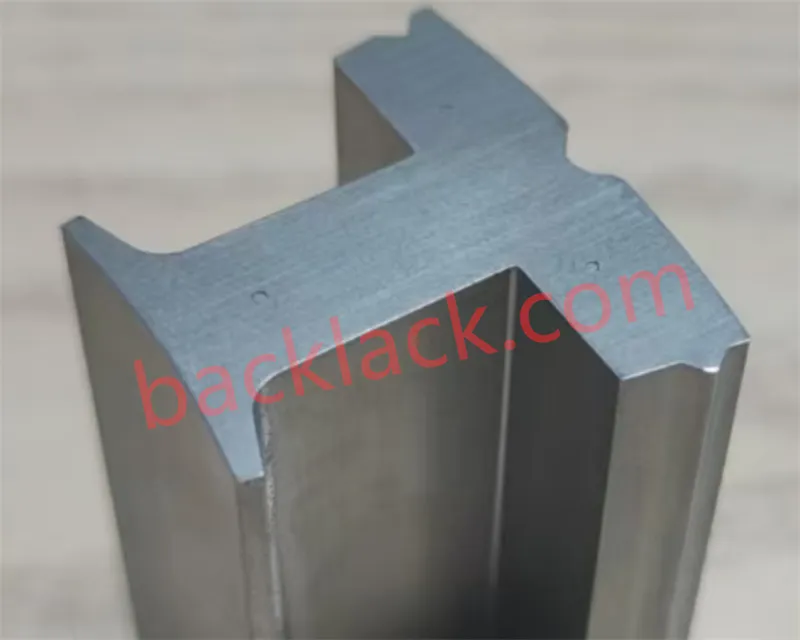

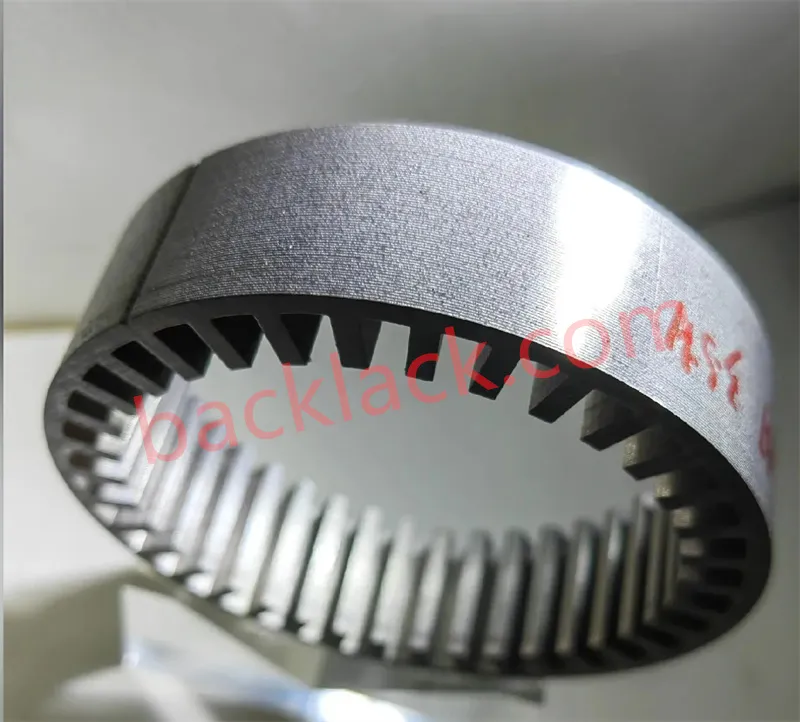

Purseeton tarkkuus ja ylivuotokovettuminen ilman ylivuotoa: Tarkkuusleimaus ja lanka-EDM ylläpitävät laminointipurseet ≤0,005 mm. Tiukka kovettumisprofiilin hallinta estää hartsin ylivuodon staattorin rakoihin, mikä varmistaa korkean raon täyttökertoimen ja virheettömän myötävirtakäämityksen.

Laadunvalvonta 0,10 mm backlack robottimoottorin staattoriytimelle

UKK

Syviä teknisiä näkemyksiä 0,10 mm:n backlack-laminoinnin käsittelystä, magneettisen suorituskyvyn optimoinnista ja räätälöidyn moottorisydämen tarkkuuden valmistuksesta robottitoimilaitteille.

Kuinka 0,10 mm:n Backlack-tekniikka vähentää vääntömomenttia ja akustista melua taitavissa käsissä?

Eliminoimalla hitsaushelmet, lukitukset ja kiristysniitit, Backlack-itsekiinnitys säilyttää 100 % symmetrisen magneettikentän jakautumisen staattorin hampaan kärjessä. Yhdistettynä tiukkaan laminointipurseen hallintaan ≤ 0,005 mm, tämä minimoi vääntömomentin aaltoilun ja akustisen melun tarjoten ultraherkän kosketuspalautteen ja silkkisen pehmeän mikroaskelohjauksen lääketieteellisessä robotiikassa ja taitavissa käsissä.

Millä toimenpiteillä estetään hartsin puristuminen staattorin rakoihin lämpökovettamisen aikana?

Youyou Company käyttää suljetun kierron automatisoitua lämpötilan ja monivaiheisen dynaamisen paineen säätöä liimausprosessin aikana. Hallitsemalla tarkasti viskositeetin siirtymävaiheita varmistamme maksimaalisen silloittumistiheyden rajoittaen samalla hartsin virtausta ja säilyttäen nollaraon ylivuotoa. Tämä takaa suurimman aukon täyttökertoimen ja estää langan eristyksen vaurioitumisen automaattisen käämityksen aikana.

Vaikuttaako 0,10 mm:n sähköteräksen lanka-EDM-leikkausreuna suurtaajuiseen rautahäviöön?

Wire-EDM voi aiheuttaa paikallisia mekaanisia rasituksia ja mikropurseita leikattujen reunojen varrella, mikä lisää hieman reunan pyörrevirtoja. Tämän torjumiseksi Youyou Company käyttää räätälöityjä erittäin hienoja langanleikkausparametrisarjoja, jotka on yhdistetty jälkikäsittelyn jännityksenpoistoon ja purseen poistoon. Tämä varmistaa, että prototyypin magneettinen suorituskyky heijastaa tiiviisti täysimittaista progressiivista leimausmuottituotantoa.

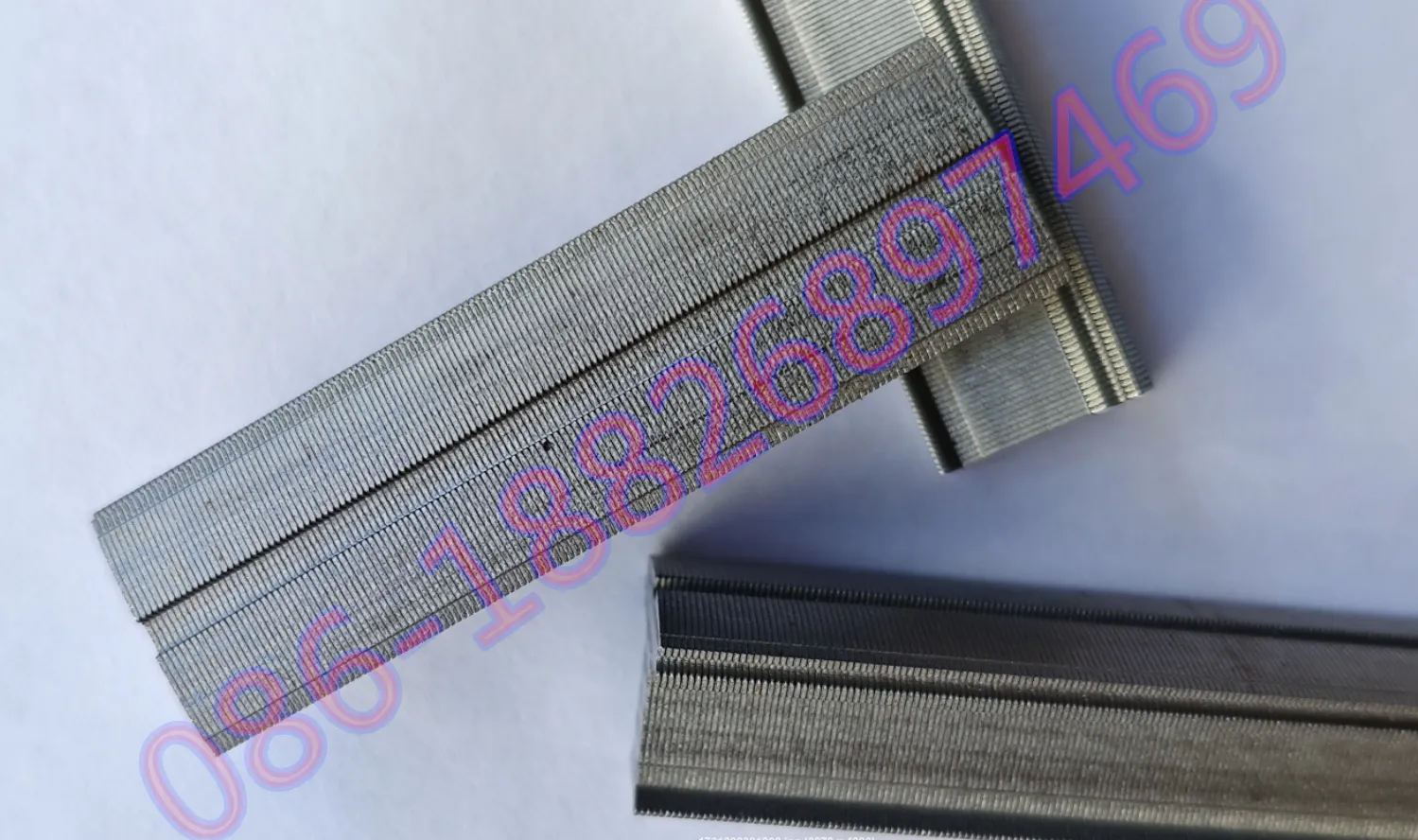

Miten ≥ 98 % pinoamiskerroin vaikuttaa kehyksettömän moottorin lämpö- ja magneettitehokkuuteen?

≥:n korkea pinoamiskerroin 98 % maksimoi aktiivisen magneettiraudan tilavuuden robottiliitoskoteloiden tiukkojen tilavuusrajoitusten puitteissa. Se mahdollistaa suuremman vuotiheyden pienemmällä viritysvirralla, mikä vähentää kuparin häviötä ($I^2R$) ja kiihdyttää aksiaalista lämmönjohtumista kiinteästi sidotun pinon läpi suoraan alumiinimoottorin koteloon.

Kestävätkö backlack-staattorin ytimet kemikaalien altistumista ja ankaria ympäristöolosuhteita?

Kyllä. Täysin kovettunut Backlack-epoksihartsi muodostaa kemiallisesti inertin polymeeripinnoitteen. Se kestää erinomaisesti muuntajaöljyjä, synteettisiä voiteluaineita, ATF-nesteitä ja yleisiä teollisuusliuottimia, mikä säilyttää rakenteellisen leikkauslujuuden ≥ 12 MPa ilman heikkenemistä -40°C - +180°C lämpörajoissa.

Valmiina voittamaan korkean taajuuden pyörrevirtahäviön & Maksimoi robottiliitoksen tehokkuus?

Aloita mukautettu 0,10 mm:n backlack robottimoottorin ydinprojektisi tänään

Etsitkö luotettavaa tarkkuusmoottoriytimen räätälöintitehdasta Kiinassa, joka on erikoistunut 0,10 mm/0,15 mm:n ultraohut laminointikäsittelyyn, korkeataajuisiin pienihäviöllisiin staattoreihin ja Backlack in-muotin liimaustekniikkaan? Älä etsi enää! Suunnitteletpa seuraavan sukupolven suuren vääntömomenttitiheyden kehyksettömiä moottoreita humanoidirobottien niveliin, ytimettömiä toimilaitteita taitaviin käsiin tai nopeita tarkkoja servoja, Youyou Company toimittaa räätälöityjä pehmeitä magneettisydänratkaisuja, jotka on optimoitu nollarasitukseen kohdistuvaan sähkömagneettiseen tehokkuuteen, erinomaiseen lämpöhäviöön ja kuiskausvasteeseen.

Ota yhteyttä suunnittelutiimiimme tänään ohittaaksesi materiaalin läpimenoajat, saadaksesi 5C7 päivän nopeat prototyyppitarjoukset ja ilmaisen Backlack DFM -arvioinnin mukautettuun robotiikkaprojektiisi!
