Teho- ja lämpötilarajojen rikkominen: Kuinka 0,1 mmC0,2 mm:n ultraohut piiteräs antaa voiman humanoidirobottien nivelmoottoreille

Tekijä Youyou Company | Solving High-Frequency Iron Loss & Advancing Ultra-Thin Stator Core Manufacturing

Humanoidirobotiikan ja teollisen tekoälyteollisuuden nopean räjähdysmäisen kasvun myötä yhteisservomoottorit kohtaavat ennennäkemättömät vaatimukset tehotiheyden, huippuvääntömomentin, dynaamisen vasteen ja lämmönhallinnan suhteen. Ahtaissa tilarajoituksissa materiaalin valinnasta ja staattorisydämien tarkkuusvalmistuksesta on tullut keskeisiä pullonkauloja, jotka määrittävät moottorin suorituskyvyn rajat.

Erikoistuneena räätälöitynä moottorisydänvalmistajana Youyou Company on havainnut yhteistyössä asiakkaiden kanssa kehyksettömien vääntömomenttimoottoreiden ja ytimettömien moottoreiden parissa, että perinteiset 0,35 mm tai 0,50 mm piiteräslaminaatiot eivät enää täytä korkeataajuisia ja suuria vääntömomentteja koskevia vaatimuksia. 0,10–0,20 mm ultraohut suuntaamaton piiteräs yhdistettynä tarkkuusleimaukseen ja itsekiinnittymiseen (Backlack) on tullut standardi huippuluokan robottiliitosmoottoreille.

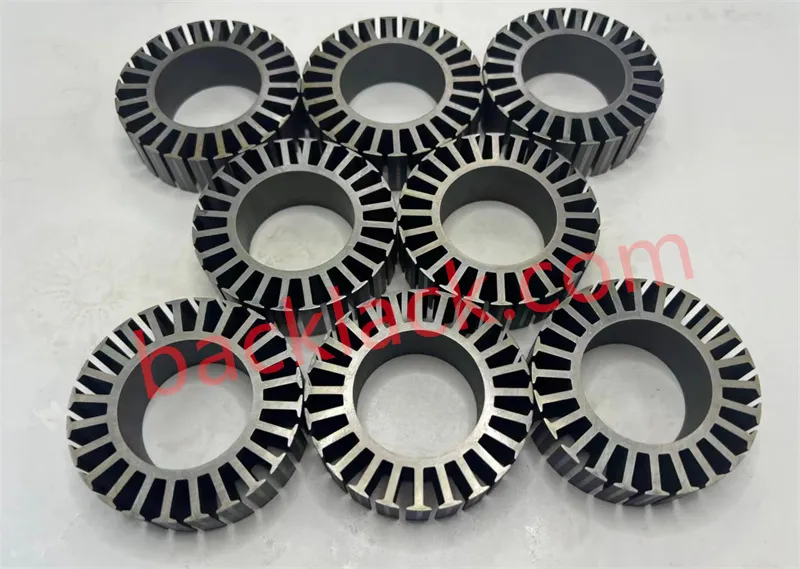

1. The Physics Behind: Why Pursue 0.1mm Ultra-Thin Gauge?

Robottiliikkeen aikana nivelmoottorit kestävät toistuvia käynnistyspysähdyksiä, korkeataajuista invertteriajoa ja välittömiä korkean vääntömomentin ylikuormituksia. Tässä prosessissa staattorin sydänhäviö (rautahäviö, Pfe) on ensisijainen moottorin ylikuumenemisen ja tehokkuuden laskun aiheuttaja.

?? Ydinhäviön fyysinen malli:

Sydänhäviö koostuu pääasiassa hystereesihäviöstä (Ph) ja pyörrevirtahäviöstä (Pe):

Pfe = Ph + Pe = kh · f · Bmn + ke · d2 · f2 · Bm2

(Huomaa: d on laminoinnin paksuus, f on magneettikentän taajuus, Bm on vuontiheys ja ke on pyörrevirtakerroin.)

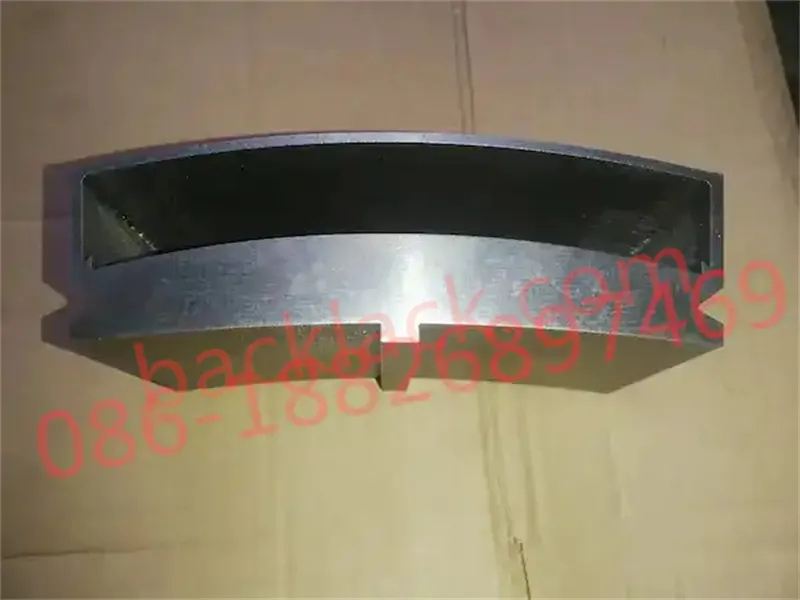

Kaava osoittaa selvästi, että pyörrevirtahäviö on verrannollinen laminoinnin paksuuden neliöön (d2). Paksuuden pienentäminen 0,35 mm:stä 0,10 mm:iin vähentää teoriassa paksuuden aiheuttaman pyörrevirtahäviön noin 8 prosenttiin alkuperäisestä arvostaan.

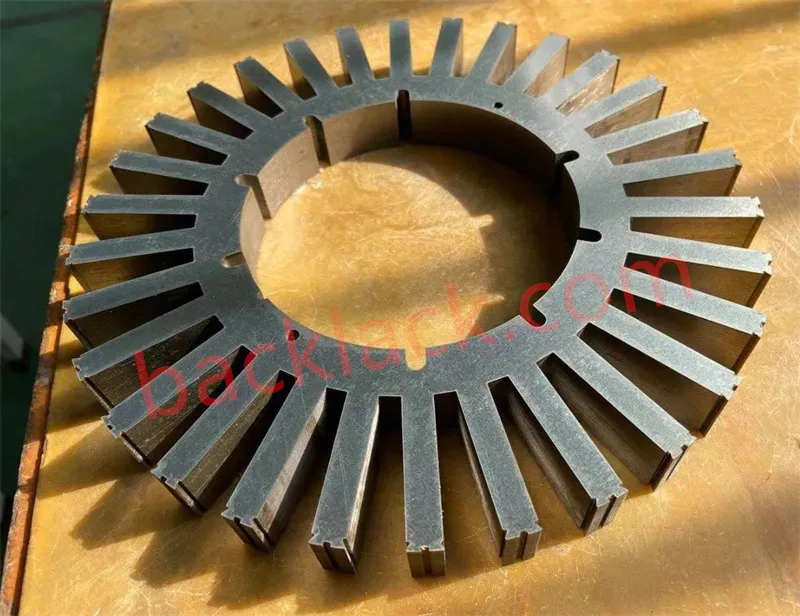

Manufacturing Insight: Rautahäviön dramaattinen vähentäminen korkeilla taajuuksilla tarkoittaa lämmöntuotannon romahtamista nopean pyörimisen tai suurtaajuisen PWM-kytkennän aikana. Kompakteissa, tuulettimattomissa robottiliitostiloissa lämpötilan nousun hallinta on avain kestomagneettien demagnetoitumisen estämiseen ja servotarkkuuden ylläpitämiseen.

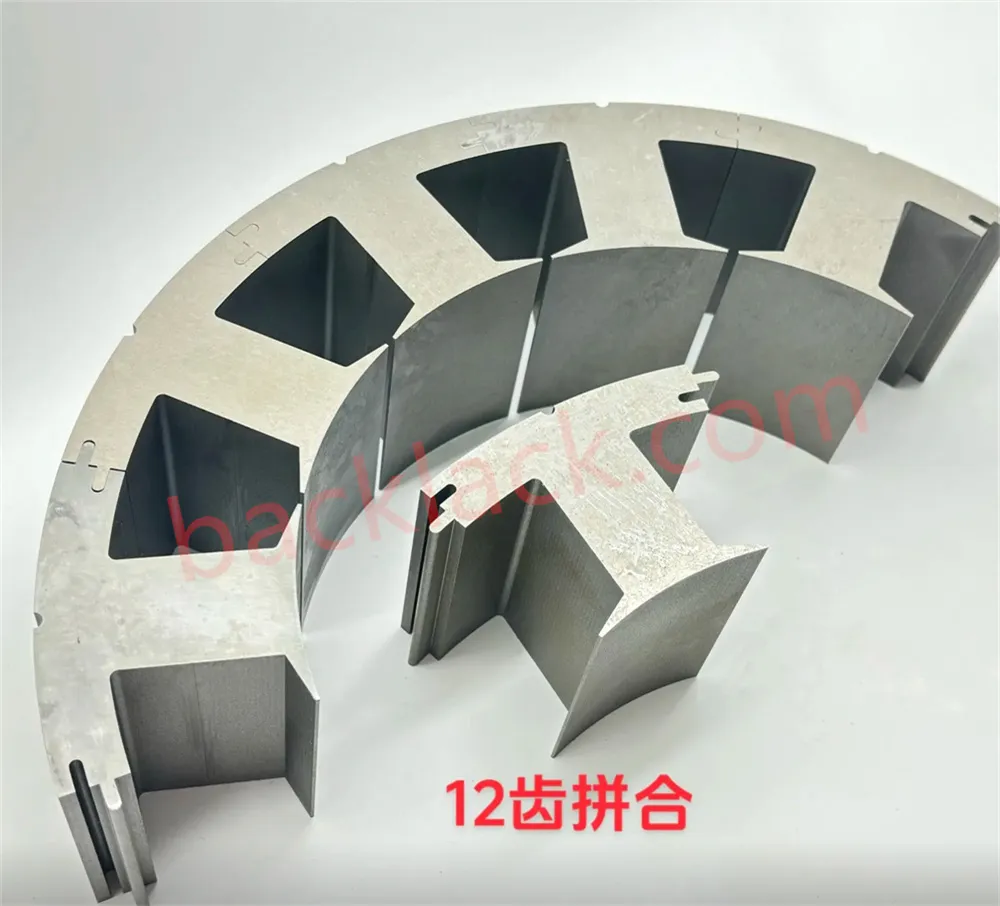

Kuinka 010Mm Jfe 10Jnex900 backlack-staattorit ratkaisevat lämpörajoitukset Humanoidirobottien nivelmoottorit Suurtaajuisen pyörrevirtahäviön voittaminen Humanoidiservot 10Jnex900 Custom Backlack Stator Cores Humanoid Robot Joints Power thermal Efficiency Maksimoivat huippumomenttitiheyden kehyksettömät nivelmoottorit 0,1 mm:n itsekiinnittyvät ytimet Miksi 010 Mm:n ultraohut piiteräksinen taustalakka on kultastandardin mukainen robottimoottori? Designing Ultra Compact Dexterous Hand Coreless Motors 10Jnex900 Steel Lämmönhallinnan läpimurtoja Kehyksettömiä vääntömomenttimoottoreita takavahvisteiset staattorit Rautahäviön vähentäminen 90 prosenttia 010Mm 10Jnex900 Staattorisydämet Robotiikka Niititön, hitsaamaton staattorikokoonpano, itseliimautuva 010 mm teräs Achieving 98 Percent Stacking Factor In Die Heat Curing Backlack Technology Interlaminaation oikosulkujen eliminointi Stressitön backlack-sidos Wire Edm and High Speed Stamping 010Mm 10Jnex900 Backlack Stator Prototyping Why Traditional Riveting Fails 010Mm Silicon Steel How Backlack Solves It Mekaanista jäykkyyttä parantavat leikkauslujuutta 12 MPa robottistaattorit Micro Burr Control 0005Mm Zero Stress Stacking Electrical Steel Prototyypistä massatuotantoon Progressiiviset stanssatut backlack-ytimet Tuonnin läpimenoaikojen ohittaminen varastossa Jfe 10Jnex900 010 Mm kelat prototyyppien valmistus Jfe 10Jnex900 Super E Core vs Standard 035Mm teräshäviöanalyysi Kiihtyvä Rd-aikajanat 5–7 päivää nopea prototyyppien valmistus 10Jnex900 Steel Materiaalin valintaopas Korkeataajuiset moottorit 010 mm 0,15 mm 020 mm teräs Ultra Low High Frequency Core Loss 1KHz 10KHz 10Jnex900 Suorituskyky Mukautettujen 010Mm 10Jnex900 backlack-staattorien hankinta suoraan tehtaalta Soft Magnetic Innovations Ultra Thin Electrical Steel Backlack Varnish Vaimentaa Pwm-kantoaallon melua ja tärinää Robotin servojen backlack-ytimet Aksiaalisen lämmönjohtavuuden parantaminen 300 prosentin takajännityksen avulla Kestomagneettien demagnetoitumisen estäminen Tuulettimettomat robottiliitokset Optimoi vääntömomenttivakio Kt ja vuotiheys erittäin ohuet staattorit Sähkömagneettiset ja Nvh-kohinaa vaimentavat korkean kierrosluvun kehyksettömät moottorit Nolla stressiä lämpökovettuva Säilyttää alkuperäisen magneettisen läpäisevyyden Engineering Ultra Efficient Servo Actuators Free Backlack Dfm Evaluation

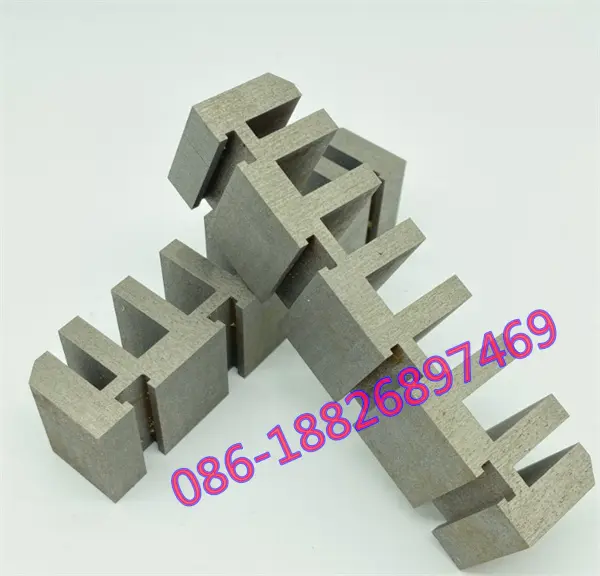

2. Material Grade Selection & Application Comparison

Vuosien ytimen leimaamisen ja hidassyöttöisen langan EDM/laserprototyyppien kokemuksen perusteella Youyou Company tukee täyttä valikoimaa erittäin ohuita materiaaleja, jotka on räätälöity erilaisiin robottiliitossovelluksiin:

Laminoinnin paksuus Tyypilliset arvosanat / tekniset tiedot Tärkeimmät fyysiset ominaisuudet Tyypilliset robottimoottorisovellukset

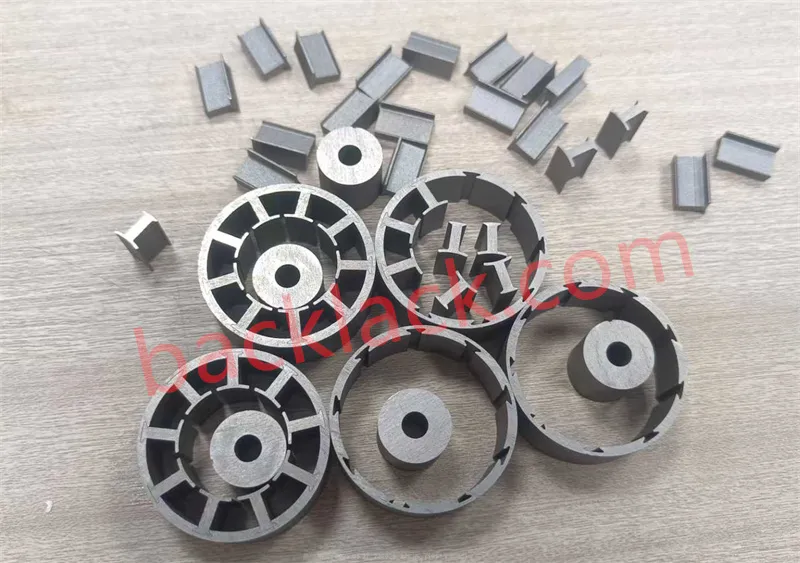

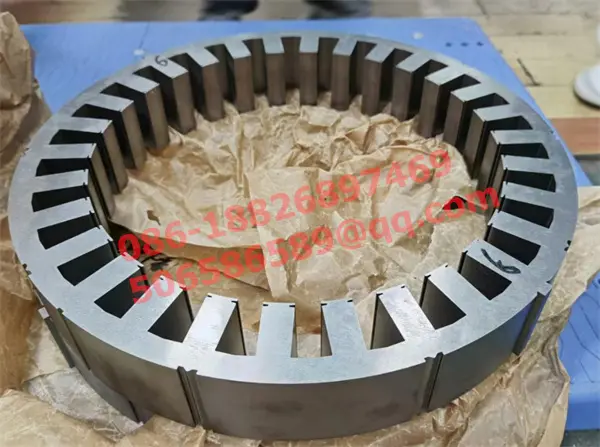

0,10-0,12 mm JFE 10JNEX900 (varastossa)<br>B10AHV900M, NO10, 10CS1300 Erittäin pieni korkeataajuinen rautahäviö, korkea läpäisevyys, optimoitu taajuudelle 400HzC10kHz Näppärät käsikäyttöiset ytimettomat moottorit, korkean kierrosluvun / dynaamiset kehyksettömät vääntömomenttimoottorit
0,15 mm B15AHV900M, NO15, 15CS1200 Optimaalinen tasapaino rautahäviön ja leimaustehokkuuden välillä Humanoidinivelkehyksettömät moottorit, pyörivät servotoimilaitteet
0,20 mm 20WAV1200, B20AV1300 Kustannustehokas, erinomainen korkean taajuuden yleinen suorituskyky Teollisuusrobottien nivelet, lineaariset toimilaitteet, kevyet servomoottorit

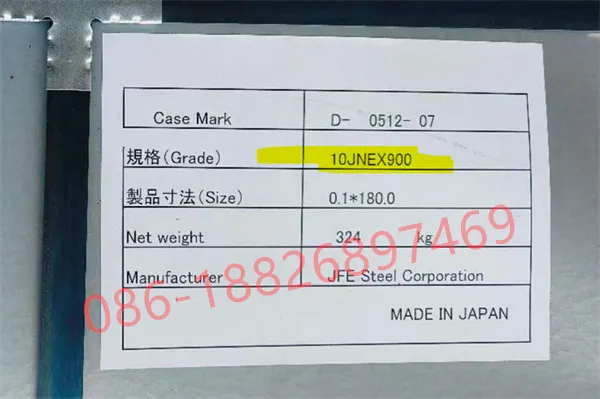

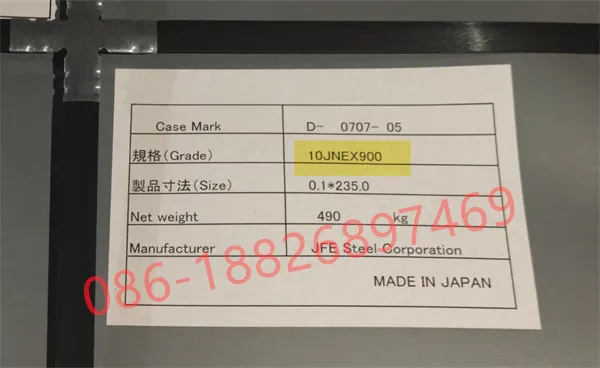

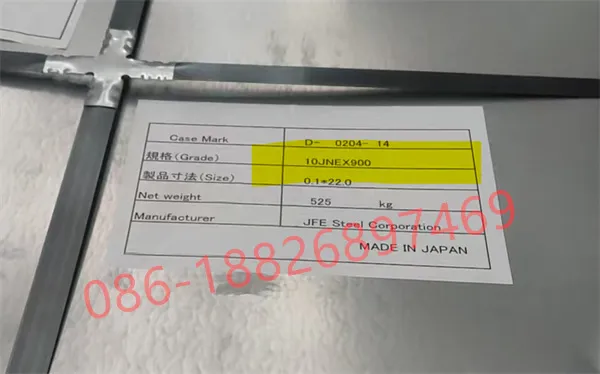

3. Ydinvaraston etu: JFE 10JNEX900 (0,10 mm) valmisvarasto

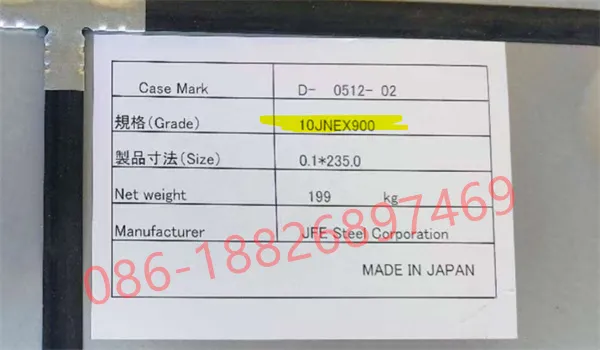

0,10 mm:n ultraohut sähköterässektorilla JFE Steelin 10JNEX900 (Super E-Core -sarja) erottuu korkean taajuuden ja korkean vuotiheyden sovelluksista. Pitkät toimitusajat ja korkeat vähimmäistilausmäärät (MOQ) tuoduille ultraohuille keloille aiheuttavat kuitenkin usein näytteenoton pullonkauloja T&K-projekteissa.

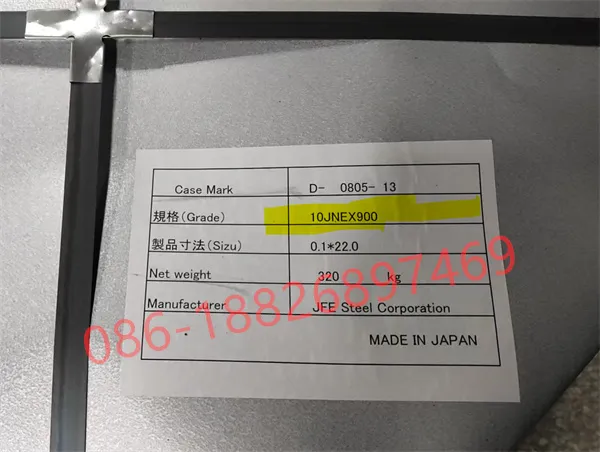

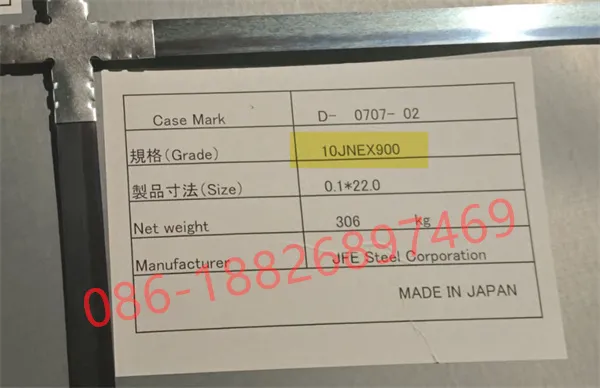

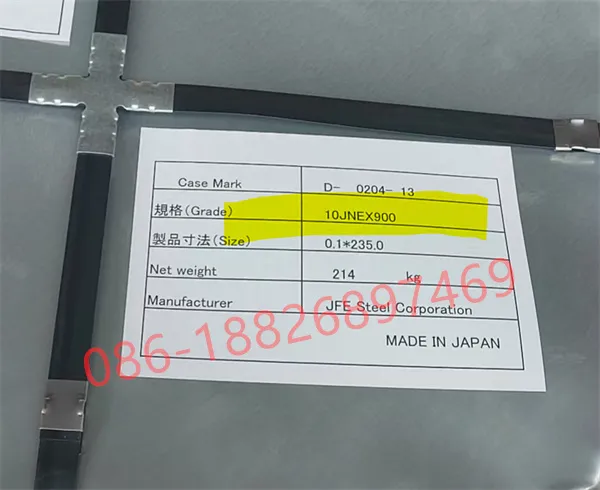

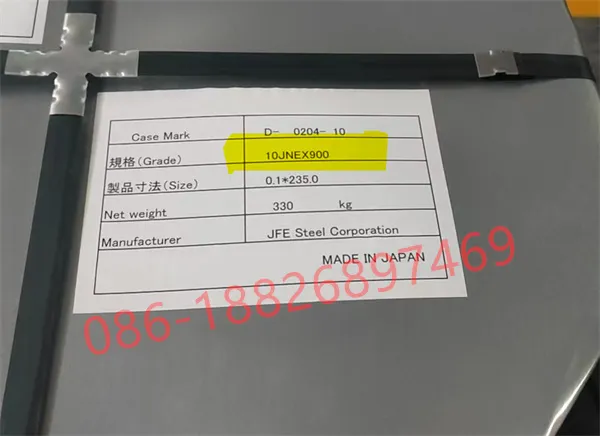

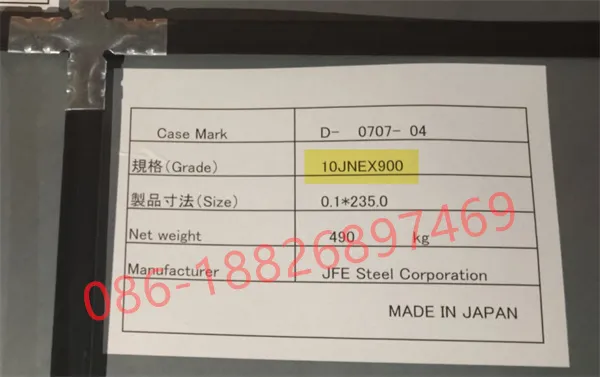

Youyou Company ylläpitää pitkäaikaista varastossa olevaa varastoa alkuperäisistä JFE 10JNEX900 keloista ja tarjoaa kattavan tuen raaka-aineista nopeisiin prototyyppeihin:

  • Äärimmäisen korkean taajuuden suorituskyky: Yli 1 kHz:n magneettitaajuuksilla sydänhäviö on vain noin 1/10 perinteiseen 0,35 mm:n teräkseen verrattuna, mikä vähentää merkittävästi staattorin lämpötilan nousua taajuusmuuttajakäytöissä.

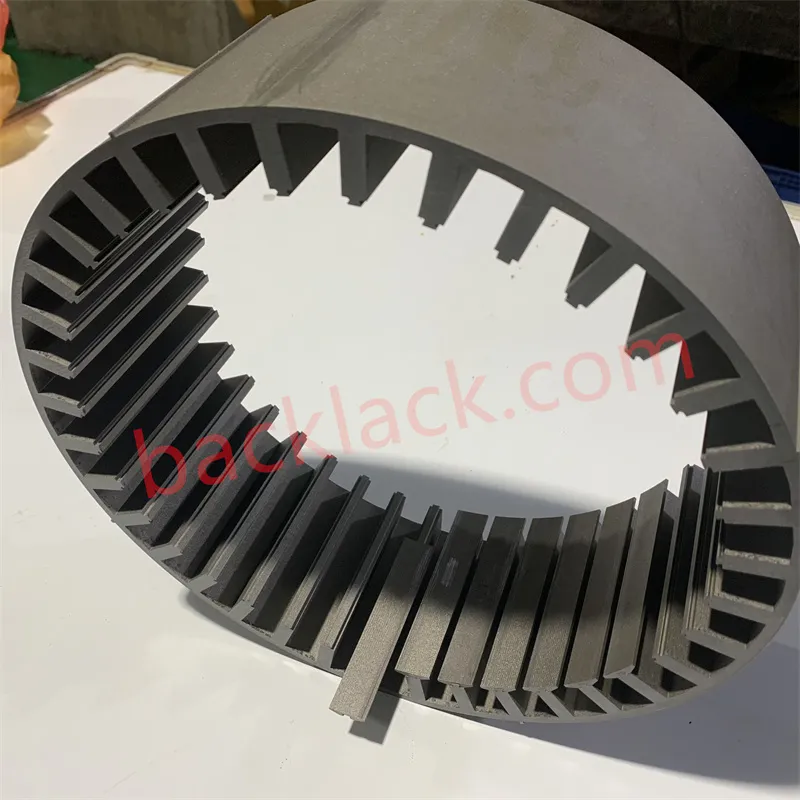

  • Suuri läpäisevyys ja vuontiheys: Säilyttää erinomaisen läpäisevyyden korkeilla taajuuksilla, mikä vähentää viritysvirtaa ja lisää vääntömomenttivakiota (K<sub>t</sub>).
  • Nopea prototyyppivastaus: Hyödyntämällä tehtaan kelavarastoamme varmistamme nopean näytteiden käsittelyn auttaaksemme asiakkaita nopeuttamaan ytimettömien ja kehyksettömien nivelmoottoreiden testausta.

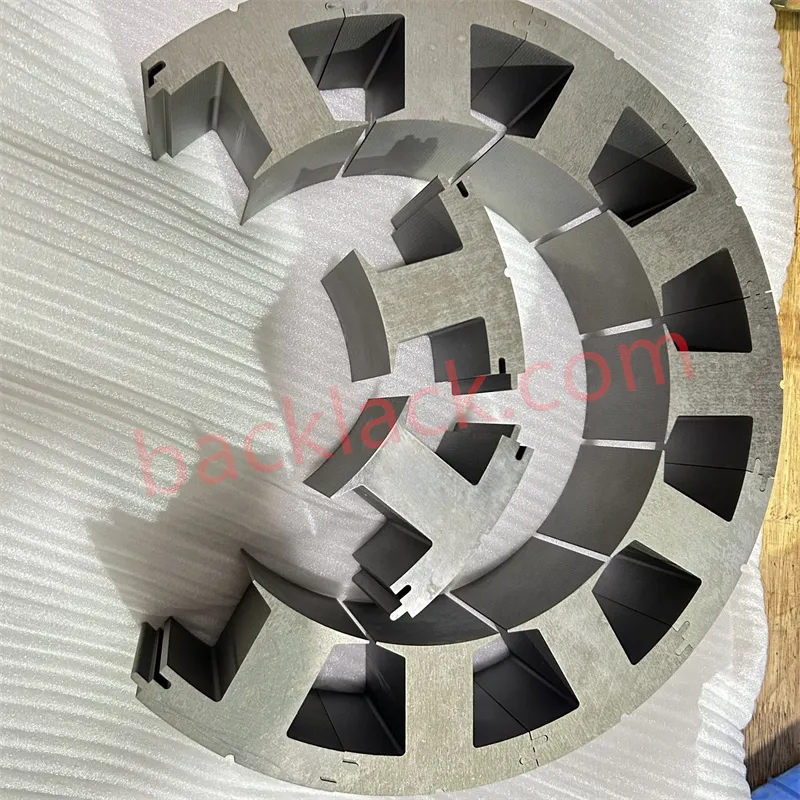

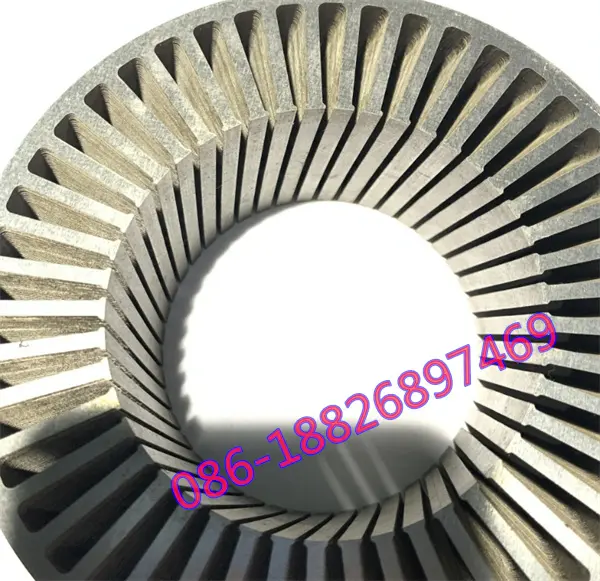

4. Avainvalmistusprosessi: 0,1 mm:n erittäin ohut teräs + backlack (itsesitoutuva) -tekniikka

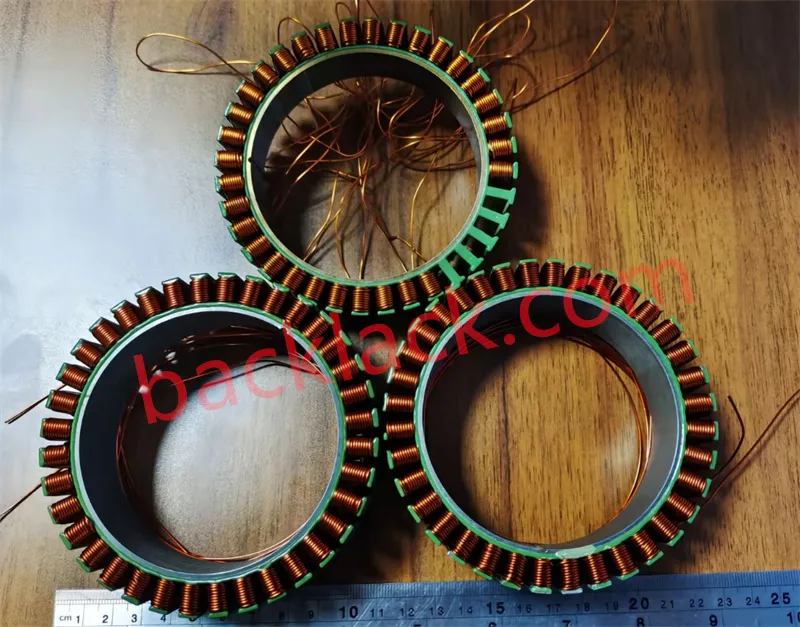

0,10 mm:n piiteräslevy on ohut kuin paperi ja erittäin haastava käsitellä. Perinteiset kokoonpanomenetelmät, kuten lukitus (niitaus), hitsaus tai kiinnitys, tuhoavat mikronitason eristepinnoitteen aiheuttaen laminointien välisiä oikosulkuja ja vakavia paikallisia pyörrevirtoja, jotka tekevät tyhjäksi 0,10 mm:n teräksen vähähäviöiset edut.

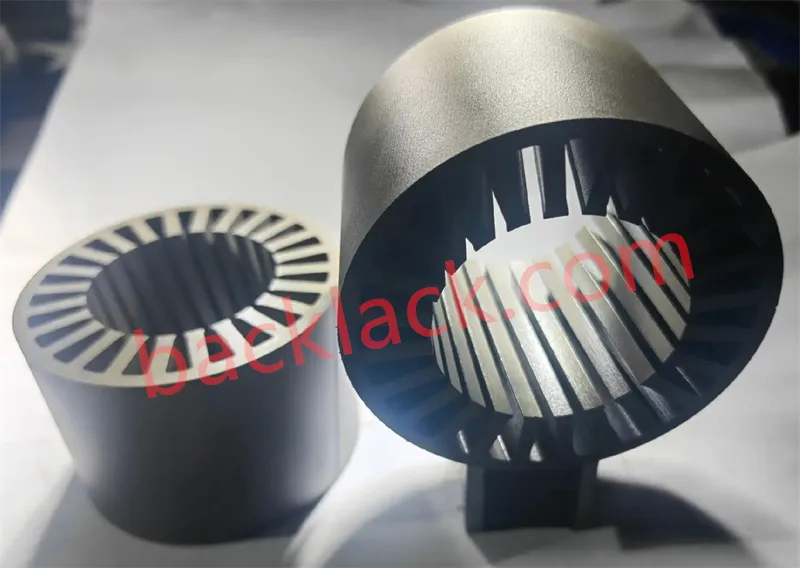

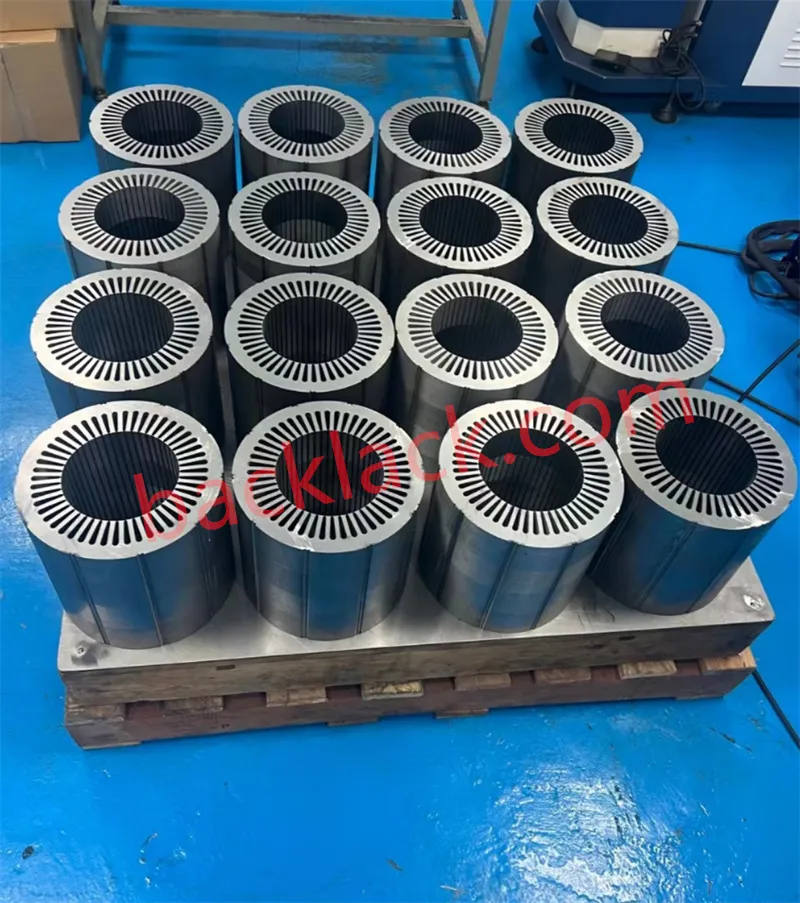

Tämän voittamiseksi Youyou Company on erikoistunut backlack (itsesitoutuva) tarkkuusstaattorisydämen valmistukseen:

  • 100 % Inter-Lamination Insulation: Itsekiinnittyvä pinnoite kovettuu lämmön ja paineen alaisena tarkkuusliitostyökaluissa, eliminoiden kokonaan niitit ja hitsaussaumat oikosulkujen estämiseksi ja vapauttaen täysin 10JNEX900:n erittäin alhaisen häviöpotentiaalin.

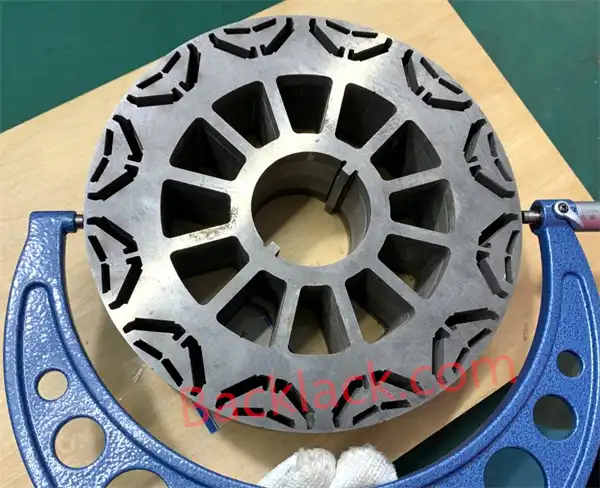

  • Korkea pinoamiskerroin ja rakenteellinen jäykkyys: Kovettunut hartsi täyttää tasaisesti arkkien väliset mikroraot, mikä parantaa merkittävästi ytimen jäykkyyttä, mittatoleranssitarkkuutta ja lämmönjohtavuutta.

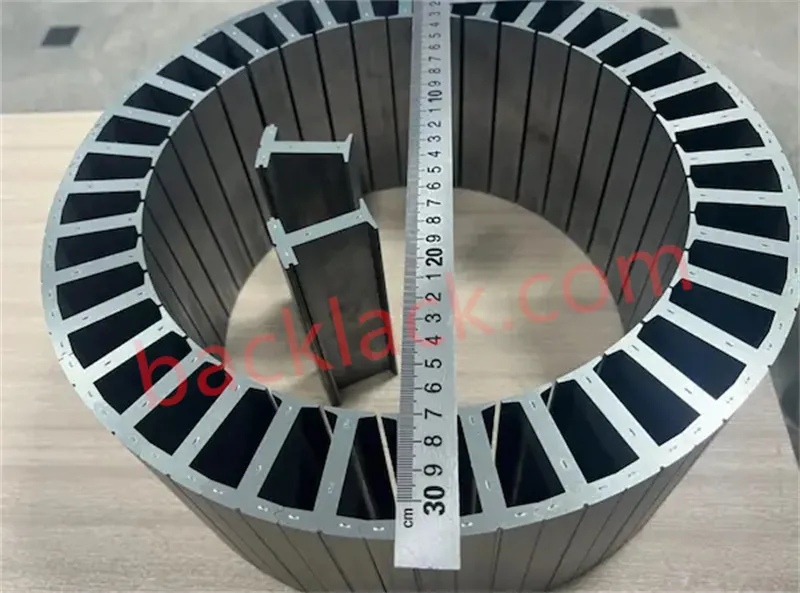

  • Tärinätön ja hiljainen: Itsesitoutuneet ytimet pysyvät kiinteinä löystymättä nopean pyörimisen tai korkeataajuisten vääntömomentin aaltoilujen aikana, mikä varmistaa tasaisemman ja hiljaisemman toiminnan.

Tietoja Youyou-yrityksestä

Tarkkuusmoottorisydänvalmistajana räätälöitynä Youyou Company on erikoistunut erittäin ohueen laminointiin ja Backlackin itsekiinnitystekniikoihin. Ylläpitämällä 0,10 mm:n JFE 10JNEX900 sähköteräksen valmiita varastoja eliminoimme raaka-aineiden läpimenoajat ja annamme robotiikan OEM-valmistajille mahdollisuuden rakentaa seuraavan sukupolven, suuritehoisia, erittäin pienihäviöisiä moottoriratkaisuja humanoidirobottien liitoksille, kehyksettömille vääntömomenttimoottoreille ja käteville ytimettömille toimilaitteille.

Oletko valmis rikkomaan robottimoottoreidesi teho- ja lämpörajat?

Ota yhteyttä suunnittelutiimiimme tänään saadaksesi valmiin 10JNEX900 näytetuen ja ilmaisen Backlack DFM -arvioinnin!

REQUEST ROBOT CORE CONSULTATION
#10JNEX900 #010mmSiliconSteel #HumanoidRobotMotors #FramelessTorqueMotor #BacklackStator #RoboticJointActuator #CorelessMotorCore #HighFrequencyIronLoss

Laadunvalvonta 0,10 mm 10JNEX900 robottimoottoriytimille

Tarkkuusmoottorisydänvalmistajana, joka valmistaa valmiita JFE 10JNEX900 keloja, Youyou Company valvoo humanoidirobotin nivelten, kehyksettömien vääntömomenttimoottorien ja taitavien käsien ytimettömien staattorien tiukkaa täyden prosessin laadunvalvontaa, mikä varmistaa nollavian, erittäin alhaisen rautahäviön ja dynaamisen tarkkuuden.

0,10 mm:n kalvon ja pinnoitteen eheyden tarkastus: 100 % tarkastus aidoilla JFE 10JNEX900 -raakakeloilla ja Backlack-lakkapinnoitteilla. Mikronitason pinnoitteen eheys estää laminoinnin välisiä mikrooikosulkuja ja vaimentaa suurtaajuisia pyörrevirtahäviöitä nopeissa PWM-taajuusmuuttajakäytöissä yli 90 %.

Stressitön lämpökovetus maksimaalisen magneettisuorituksen saavuttamiseksi: Automaattiset lämpötila- ja painekovetussyklit eliminoivat fyysisen puristusjännityksen ja hitsausvääristymän. Tämä jännitteetön sidos säilyttää täysin 10JNEX900:n alkuperäisen magneettisen läpäisevyyden maksimoimalla vääntömomenttivakion (Kt) ja huippuvääntömomentin.

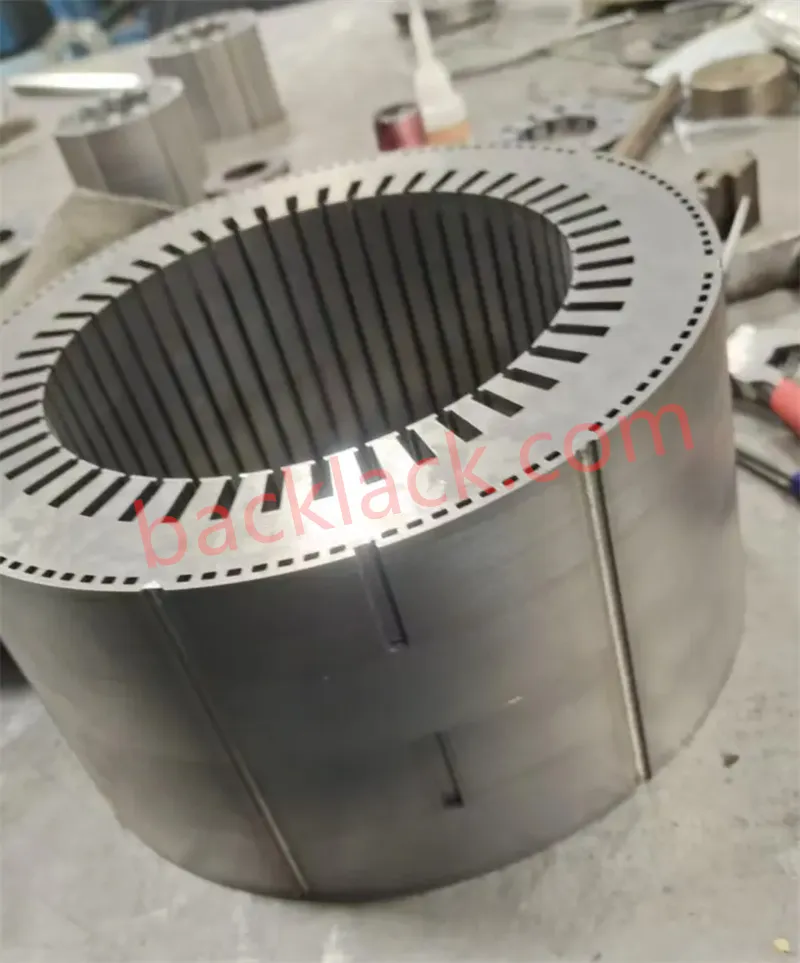

Suuri leikkauslujuus ja nollavärinävakaus: Jäykkä liimaus leikkauslujuudella &ge;12 MPa lukitsee laminaatit kiinteäksi pinoksi. Levyjen välisen mikrovärähtelyn eliminointi estää mekaanisen resonanssin ja varmistaa silkkisen pehmeän liikkeenhallinnan tarkoissa robottiliitoksissa.

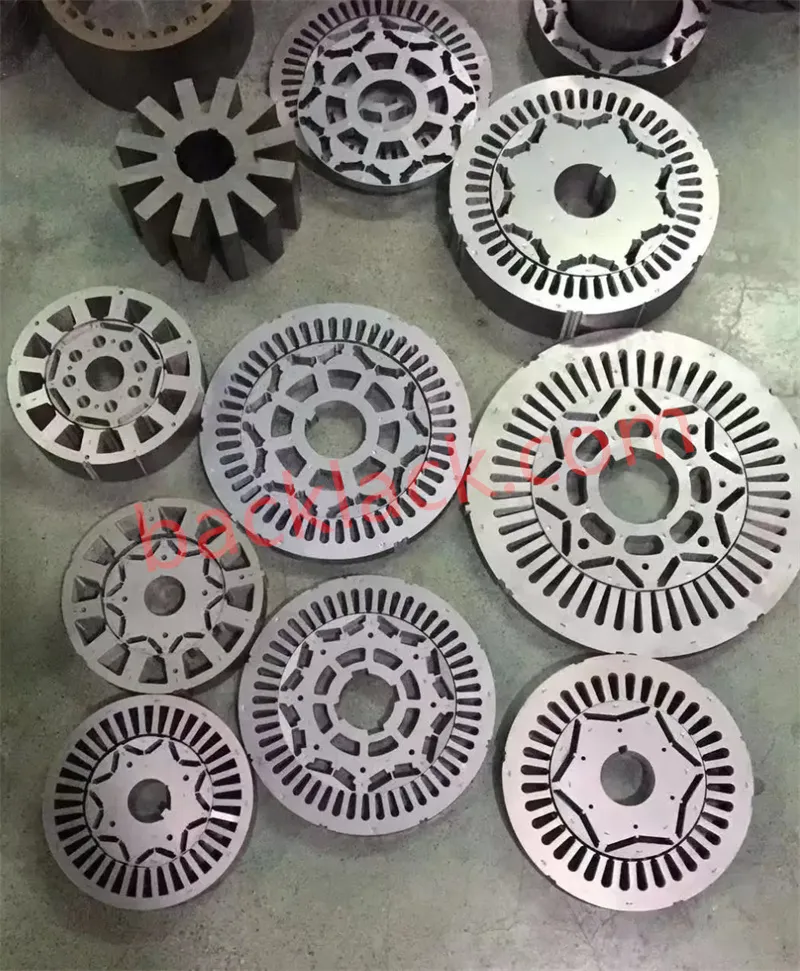

Purseeton tarkkuus- ja prototyyppien johdonmukaisuus: Mikrolanka-EDM ja tarkkuusleimausmuotit säilyttävät laminointipurseet <0,005 mm. Hyödyntämällä 10JNEX900-varastoamme toimitamme nopeita prototyyppejä muutamassa päivässä varmistaen samalla saumattoman johdonmukaisuuden volyymituotannossa.

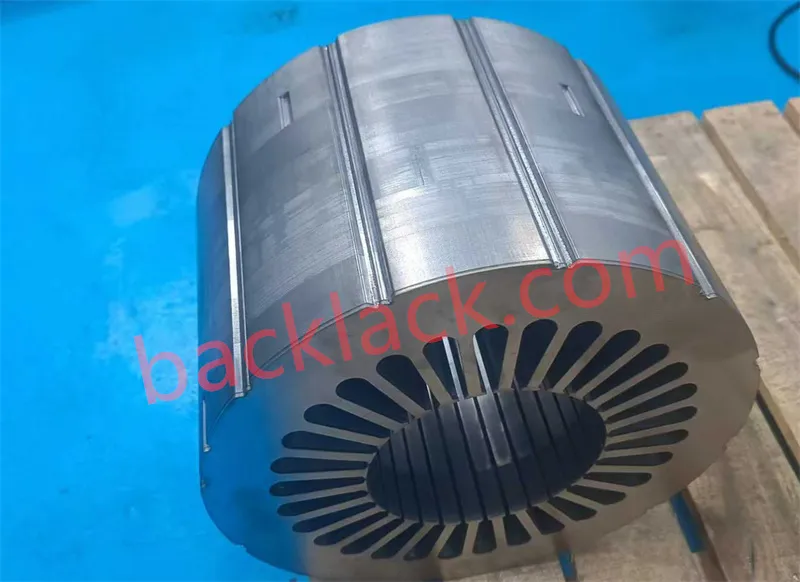

Laadunvalvonta 0,10 mm 10JNEX900 backlack staattoriytimelle

UKK

Tarkennetut tekniset kysymykset koskien 0,10 mm:n 10JNEX900 sähköteräksen käsittelyä, Backlack-itsesidosten suorituskykyä ja humanoidirobottiliitoksen moottoriytimen valmistusta.

Miksi 0,10 mm JFE 10JNEX900 on parempi kuin 0,35 mm:n teräs humanoidirobottien nivelmoottoreissa?

Humanoidinivelservomoottorit toimivat korkeataajuisen PWM-ajon ja nopeiden ohimenevien ylikuormitusten alla. Koska pyörrevirtahäviö on verrannollinen laminoinnin paksuuden neliöön ($d^2$), paksuuden pienentäminen 0,35 mm:stä 0,10 mm:iin vähentää paksuuden aiheuttamaa pyörrehäviötä yli 90 %. Tämä vaimentaa voimakkaasti korkeataajuista sydämen kuumenemista ja estää kestomagneettien demagnetoitumisen pienissä, tuulettimattomissa liitostiloissa.

Miksi 0,10 mm:n ultraohuet laminaatit pitää liimata Backlackin itsekiinnitysteknologialla hitsauksen tai niittauksen sijaan?

Perinteinen niittaus tai hitsaus rikkoo mikronitason eristyskerroksen 0,10 mm terästä aiheuttaen laminoinnin välisiä oikosulkuja ja vakavia paikallisia pyörrevirtoja, jotka tekevät tyhjäksi ultraohuen teräksen edut. Backlack itsekiinnittyvä liittää 100 % pinnasta lämmön ja paineen alaisena, tarjoten 100 % kerrosten välisen eristyksen ja rakenteellisen eheyden ilman jännitystä vapauttaen täysin 10JNEX900:n alkuperäisen magneettisen läpäisevyyden.

Kuinka Backlack-itsesitoutuminen parantaa vääntömomenttitiheyttä ja lämpöhäviötä kehyksettömissä nivelmoottoreissa?

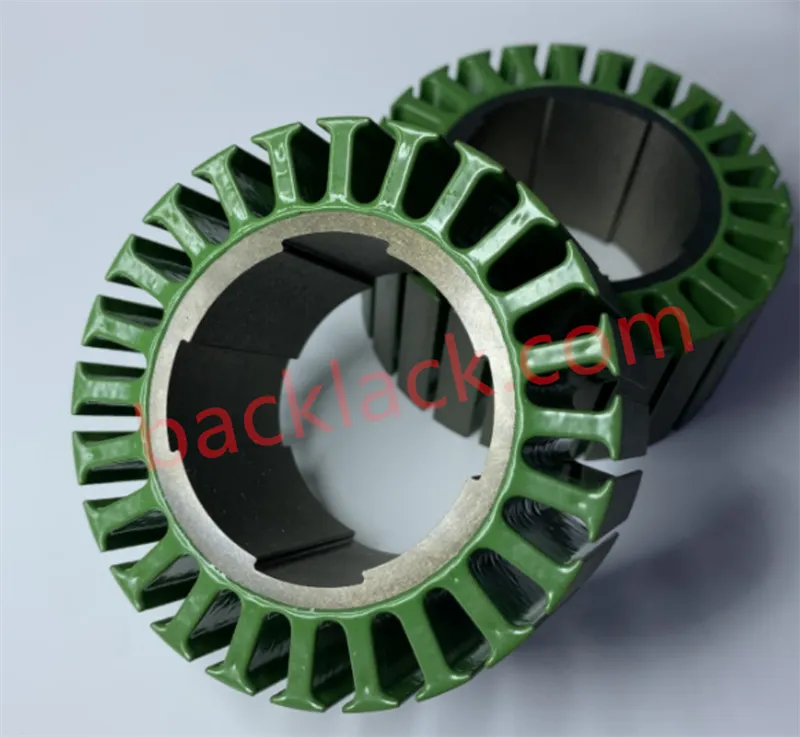

Perinteiset pinot sisältävät mikroskooppisia ilmarakoja, jotka toimivat lämpöesteinä. Backlackin jatkuvasti kovettuva hartsikerros täyttää täysin arkkien väliset aukot ja lisää aksiaalista lämmönjohtavuutta 200 % C300 %. Yhdessä erittäin korkeaan &ge; 98%, tämä mahdollistaa lämmön haihtumisen nopeasti ulkokoteloon, mikä maksimoi jatkuvan vääntömomenttitiheyden.

Kestävätkö backlack-staattorin ytimet lämpörasitusta ja suuria dynaamisia vääntömomentin tärinöitä robotin liikkeen aikana?

Kyllä. Silloitettu lämpökovettuva Backlack-lakka muodostaa erittäin jäykän polymeerirakenteen, jonka leikkauslujuus &ge; 12 MPa. Se säilyttää vakaan sidoslujuuden jatkuvissa lämpökäyttösykleissä aina +150°C - +180°C asti, estäen laminoinnin löystymisen tai tärinäresonanssin välittömien huippuvääntömomentin ylikuormituksen aikana.

Miten Youyou Company tukee nopeaa prototyyppien valmistusta verrattuna suurien volyymien tuotantoon 10JNEX900-robottiytimille?

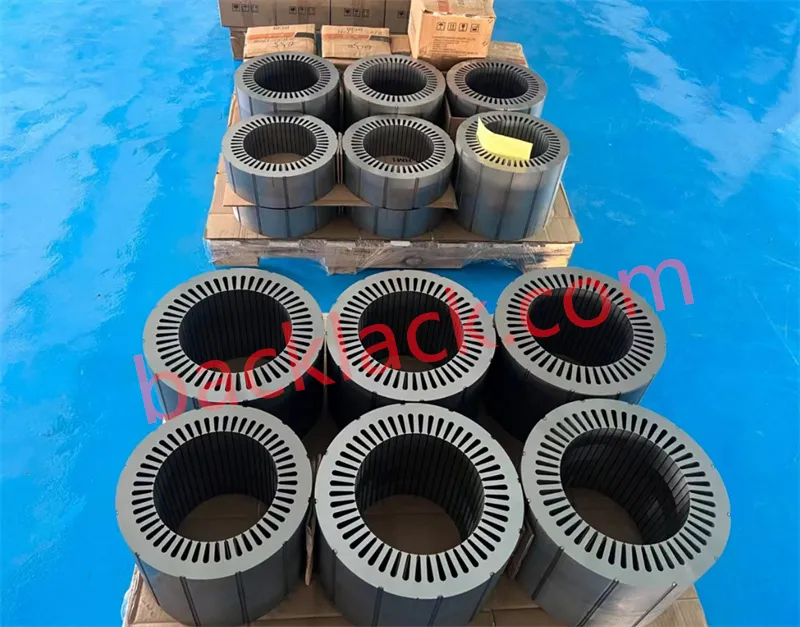

Ylläpitämällä pitkän aikavälin varastossa alkuperäisiä 0,10 mm:n JFE 10JNEX900 keloja Youyou Company tarjoaa tarkan lanka-EDM-prototyyppien valmistuksen ja näyteliitoksen 5–7 päivässä. Massatuotannossa siirrymme saumattomasti monionteloisiin kovametalliprogressiivisiin leimausmuotteihin, joissa on automatisoidut kovetuslinjat, mikä varmistaa korkean tasalaatuisen tuotannon maailmanlaajuisille robotiikan OEM-valmistajille.

Oletko valmis voittamaan korkean taajuuden menetyksen pullonkaulat &amp; Maksimoi robottinivelmoottorin tehokkuus?

Aloita mukautettu 0,10 mm 10JNEX900 Backlack robottimoottorin ydinprojekti tänään

Etsitkö luotettavaa tarkkuusmoottoriytimen räätälöityä valmistajaa Kiinasta, joka on erikoistunut JFE 10JNEX900 -valmiisiin materiaaleihin, 0,10 mm:n ultraohuisiin laminointipinoihin, korkeataajuisiin pienihäviöllisiin staattoreihin ja Backlackin itsekiinnitystekniikkaan? Älä etsi enää! Suunnitteletpa seuraavan sukupolven suuren vääntömomenttitiheyden kehyksettömiä moottoreita humanoidirobottien niveliin, ytimettömiä toimilaitteita taitaviin käsiin tai nopeita tarkkoja servoja, Youyou Company toimittaa räätälöityjä, tehokkaita pehmeän magneettisen ydinratkaisuja, jotka on optimoitu äärimmäiseen sähkömagneettiseen tehokkuuteen, lämpöhäviöön ja tasaiseen dynaamiseen vasteeseen.

Ota yhteyttä suunnittelutiimiimme tänään, jotta voit eliminoida materiaalien pitkät toimitusajat, hankkia 5C7 päivän nopeat 10JNEX900 prototyyppitarjoukset ja ilmaisia ​​Backlack DFM -suunnitteluarviointeja mukautetulle robotiikkaprojektillesi!
