1. הקדמה: הקרב נגד מומנט גלגלי שיניים ורעש אקוסטי

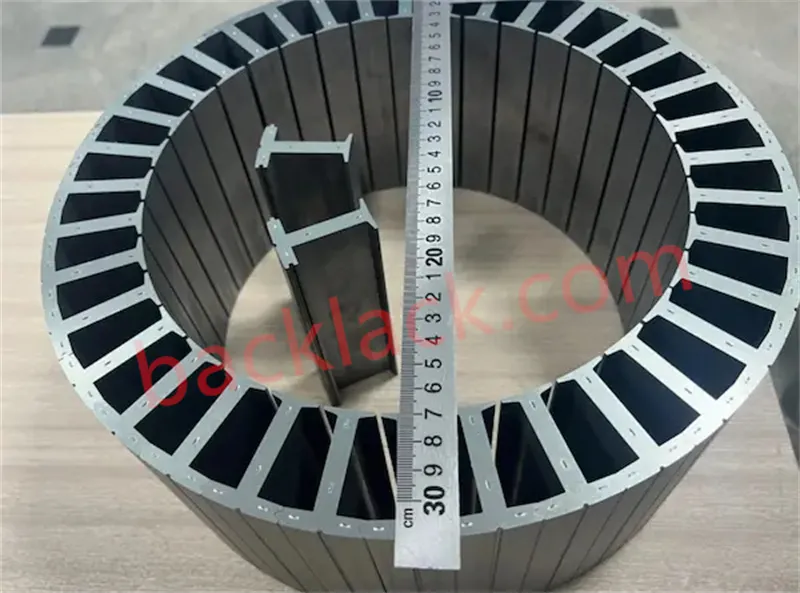

בחתירה הבלתי פוסקת אחר יעילות שיא ותפעול שקט בלחש, בין יישומים, החל מהנעת מל"טים כבדים ורובוטיקה כירורגית ועד לטיפול בפרוסות מוליכים למחצה וסרוו תעופה וחלל - אספקת מומנט חלקה היא דרישה שאינה ניתנת למשא ומתן.
אחד הפתרונות האלקטרומגנטיים היעילים ביותר לביטול מומנט גלגלי שיניים ורטט הרמוני הוא יישום חריצים מוטים סליליים לאורך הציר של ערימת הלמינציה של הסטטור או הרוטור. על ידי הזזה מתמשכת של פרופיל החריץ, עיצובים מוטים מחליקים שינויים בחוסר רצון מגנטי בין מגנטים קבועים לשיני ליבת ברזל.
עם זאת, עיבוד הגיאומטריות המורכבות התלת-ממדיות הזויות הללו מציג צווארי בקבוק חמורים בייצור. מתנות הטבעה פרוגרסיביות קונבנציונליות עבור חריצים מוטים הן יקרות ידועות לשמצה, בעוד ששיטות פיתול לאחר הערמה לרוב הורסים את ציפוי הבידוד וגורמות למכנסיים קצרים בין-למינציה.
כיצרנית ליבות מנועים מותאמות אישית, חברת Youyou משתמשת ב-Wire EDM רב-צירים (עיבוד פריקה חשמלית) בשילוב עם טכנולוגיית Backlack (הדבקה עצמית) כדי לפתור את הדילמה ההנדסית המדויקת הזו - מתן ליבות מוטות ברמת דיוק גבוהה עם אפס מתח מכני ובידוד חשמלי טהור.

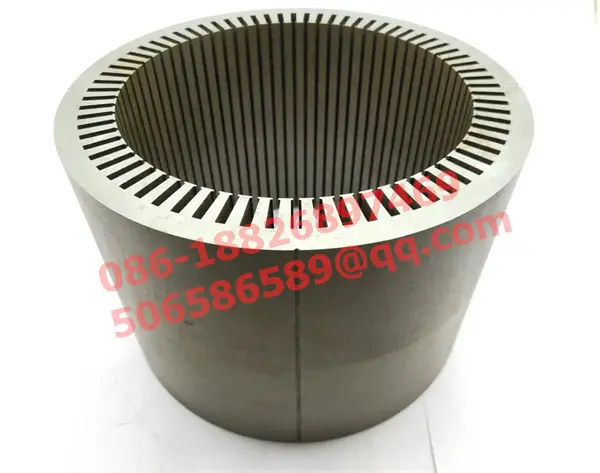

2. מדוע מנועים בעלי ביצועים גבוהים דורשים חריצי סליל מוטים
על ידי החדרת זווית נטייה צירית לאורך יישור השן, חריצים סליליים משנים ללא הרף את הרתיעה המגנטית לאורך נתיב הסיבוב של הרוטור:
- הפחתה דרסטית במומנט גלגלי השיניים & אדוות מומנט: מבטיח סיבוב חלק בחמאה אפילו במהירויות מיקום תת-סל"ד.

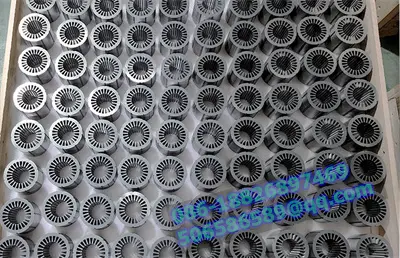

- אקוסטית & שיכוך רעידות: מחליש רעש הרמוני אלקטרומגנטי במנועי הנעה במהירות גבוהה במיוחד (30,000+ סל"ד).
- פיזור שטף אופטימלי: ממקסם את ליניאריות המומנט מבלי לשנות את נפח הליבה או להתפשר על ניצול המגנט.
3. המגבלות של שיטות הטיה מסורתיות
בעוד שגיאומטריית חריצים מוטה נראית אידיאלית בהדמיות FEA אלקטרומגנטיות, רצפות מפעל מסורתיות מתקשות לייצר אותה בצורה מהימנה:

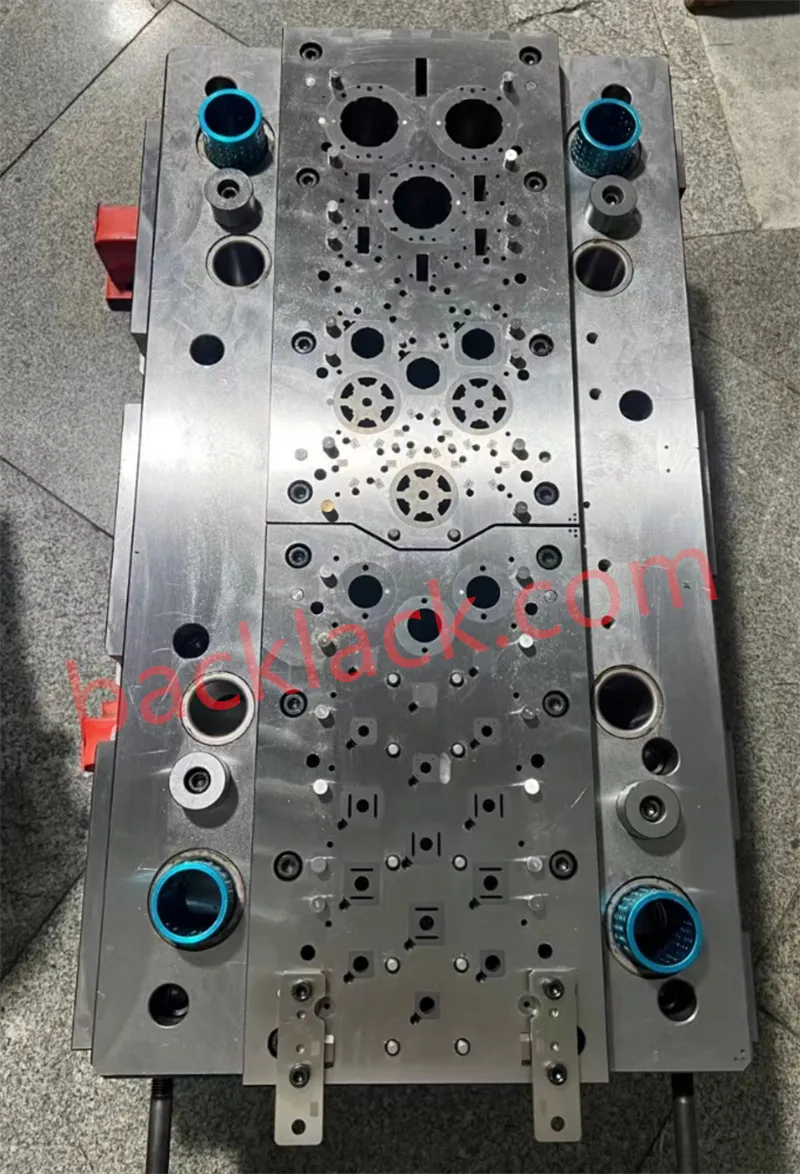

- עלויות כלי עבודה מתקדם פרוגרסיבי: סטים מותאמים אישית של אינדקס או פיתול של קוביות דורשות השקעות הון עצומות ($50,000+), מה שהופך גדלי אצווה נמוכים עד בינוניים ויצירת אבות טיפוס הנדסית לאיסורים.

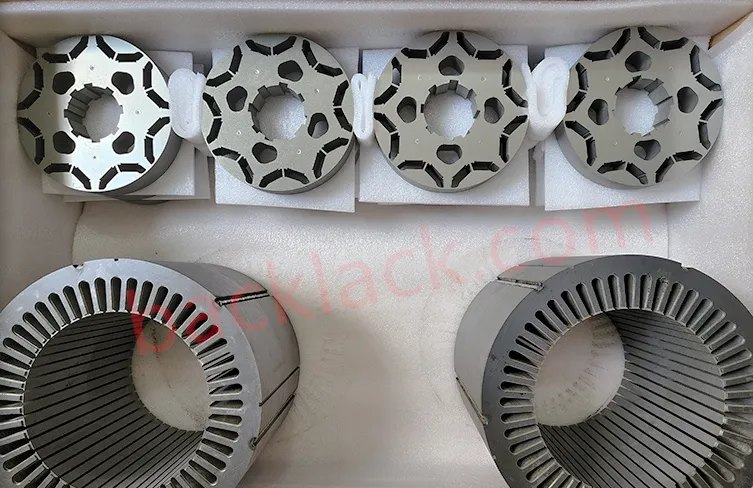

- מעגלים קצרים בין למינציה (ערימות מתפתלות): ערימת למינציות עם חותמות ישרות ופיתול פיזי לאחר ההרכבה קורע את בידוד היריעות, גורם לאובדן עז של זרם מערבולת (<span class="math">P<sub>fe</sub></span>), וגורם לפריחת הליבה צירית.

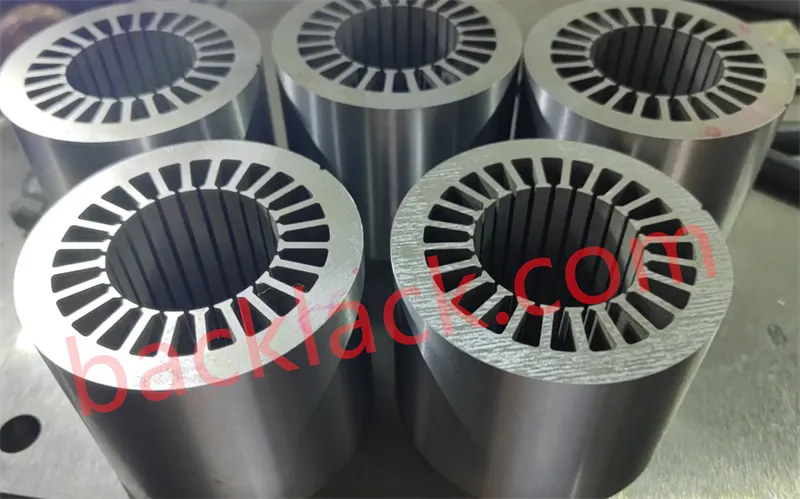

4. כיצד Wire EDM משכלל את ייצור חריצים סליליים

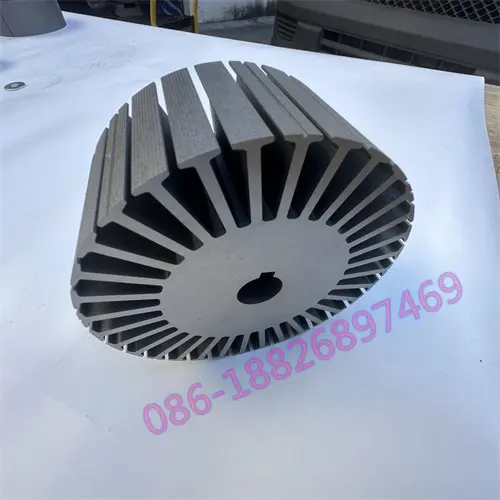

ניצול רב-צירי CNC Wire EDM מסונכרן במיוחד בציר U/V מהנדסי חיתוך מתחדדים בחברת Youyou יכולים לחתוך זוויות סליל מורכבות ישירות מגושי למינציה מוצקים ומלוכדים מראש עם דיוק ברמת מיקרון.
-
אפס מתח מכני & קצוות ללא ברר

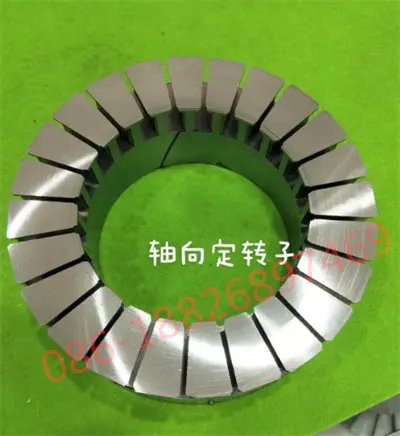

Wire EDM הוא תהליך שחיקה תרמית ללא מגע. שלא כמו ניקוב או כרסום מסורתיים, כוחות גזירה אפס מופעלים על יריעות פלדה חשמליות דקות במיוחד (0.1mmC0.2mm). זה מבטל כתמי קצוות ומתח מכני, ומונע קצר חשמלי בין שכבות.
-
Extreme Angular Precision & עקביות צירית
סנכרון מדויק של ציר U/V שומר על זוויות מתחדדות מדויקות לאורך כל גובה הערימה - בין אם חיתוך סטטור מזל"ט בגודל 15 מ"מ או ליבת מתיחה תעשייתית באורך 150 מ"מ.
-

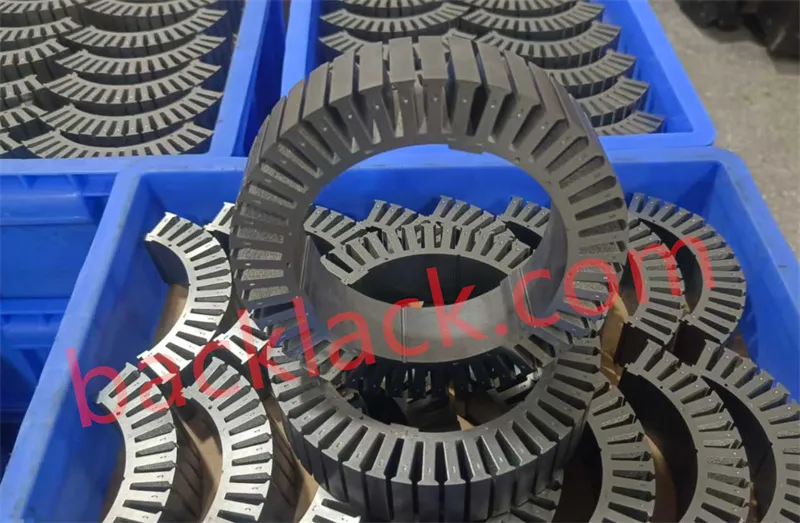

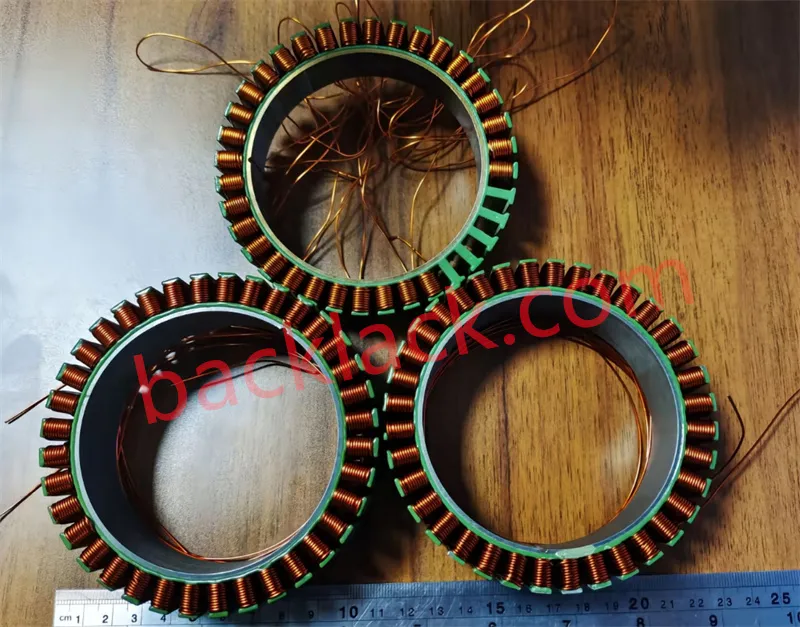

סינרגיה מושלמת עם טכנולוגיית Backlack (לכה מליטה עצמית).
על ידי שימוש בפלדה חשמלית מקשרת עצמית של Backlack, ערימת הלמינציה נרפאת תרמית לבלוק מונוליטי אחד לפני חיתוך החוט. Wire EDM מעבד את הערימה המודבקת בצורה חלקה ללא מסמרות, ריתוכים או חיבורים, תוך שמירה על מעגל מגנטי ללא הפרעה ומקדם ערימה מקסימלי (� 98%).
-

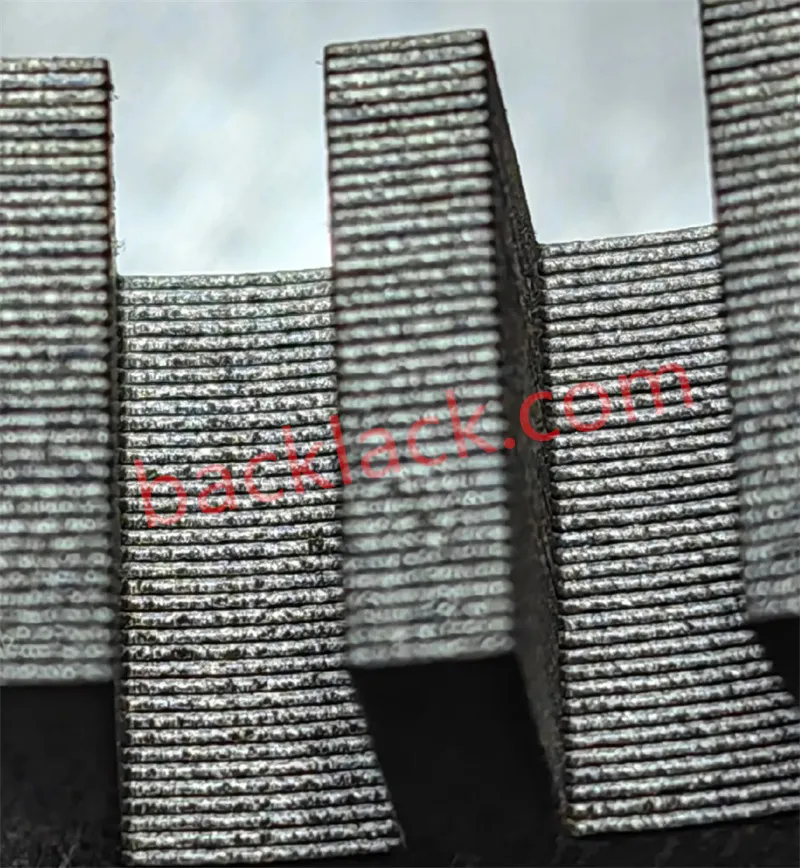

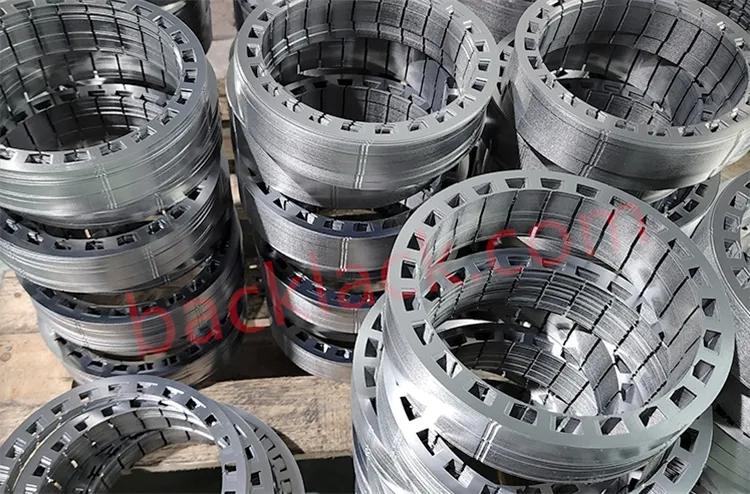

איטרציה מהירה במיוחד ליצירת אב טיפוס
האם צריך להעריך זווית הטיה של 1.5� לעומת 3.0�? Wire EDM אינו דורש שינויים בכלי חומרה. כל שעליך לעשות הוא לעדכן את תוכנית ה-CAD/CAM Taper, ואבות טיפוס מוכנים תוך ימים ולא חודשים.

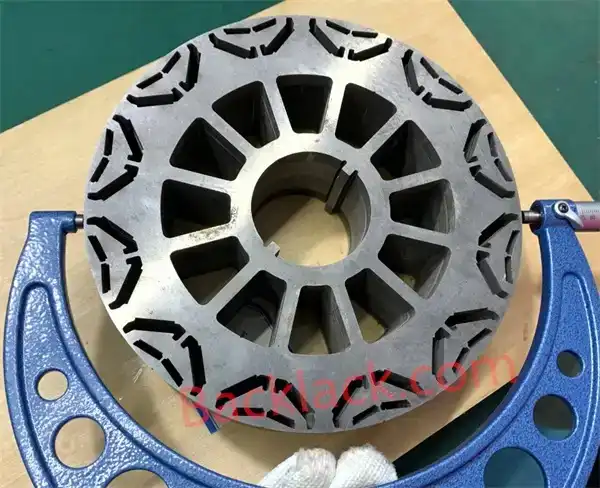

צלילה עמוקה: שילוב של סגסוגות קובלט-ברזל Vacodur 49 עם חריצי EDM מוטים
לצפיפות שיא הספק מוחלטת במפעילי תעופה וחלל, הנעה eVTOL, כלים כירורגיים וכוננים חשמליים F1, פלדת סיליקון קונבנציונלית פוגעת בתקרה הפיזית שלה. מעצבי מנועים פונים ל-Vacodur 49 (49% סגסוגת מגנטית רכה קובלט-ברזל / שווה ערך 1J22) בשל הרוויה המגנטית חסרת התקדים שלו (B<sub>s</sub> � 2.3T C 2.4T).
עם זאת, Vacodur 49 הוא חומר יקר שרגיש במיוחד למתח. הטבעה מכנית מסורתית או כרסום אגרסיבי גורמים ללחץ שפוגע קשות בחדירות המגנטית שלאחר החישול ומגביר אובדן הליבה.
הנה הסיבה שבגללה Wire EDM Helical Cutting + Vacodur 49 הוא הזיווג הטכנולוגי האולטימטיבי:
- הגנה מלאה על מאפיינים מגנטיים רגישים למתח: מכיוון ש-Wire EDM מציג כוח גזירה מכני אפס, צפיפות שטף הרוויה הגבוהה במיוחד שהושגה במהלך חישול המימן נשארת ללא פגע ב-100%.
- אזור מושפע חום מינימלי (HAZ): שחיקת ניצוצות משפיעה רק על אזור גבול מיקרוסקופי, ומבטלת את הצורך בחישול משני משני לאחר עיבוד.
- ה-"Power Density Trinity": סגסוגת Vacodur 49 + מליטה עצמית ללא גב + חריצים סליליים של חוט EDM מספקים את פסגת הביצועים של המנוע: מומנט מקסימלי לק"ג, אפס אובדן בין-למינציה ופעולה שקטה בלחש.
5. יישומי מפתח המרוויחים ביותר
6. שתף פעולה עם חברת Youyou לצרכי הליבה המותאמים אישית שלך
עיבוד חריצים מוטים סליליים באמצעות Wire EDM דורש יותר מסתם כלי מכונות מתקדמים - הוא דורש מומחיות ייצור עמוקה בהידוק מחסנית, פיצוי על פערי ניצוצות על פני למינציות דקות וניהול תרמי.
בחברת Youyou אנו מתמחים בפלדה חשמלית דקה במיוחד (0.1mmC0.2mm), סגסוגות Vacodur 49 / 1J22, טכנולוגיית Backlack bonding וחיתוך חוט EDM רב צירי מדויק. בין אם אתם מפעילים אבות טיפוס מהירים בנפח נמוך או עוברים לייצור סדרתי מדויק, צוות ההנדסה שלנו מביא לחיים את המושגים המוטוריים המורכבים ביותר שלכם.
מסקנה
בנוף המנוע המתפתח במהירות של ימינו, שבו חלקות קיצונית, רעש נמוך וצפיפות הספק גבוהה הם חשיבות עליונה, ערימת הלמינציה של ליבת הסטטור נותרה הבסיס האולטימטיבי לביצועי המנוע. ללא ליבה מותאמת אישית מובחרת אפס-מתח הכוללת גיאומטריות חריץ סליל מדויקות, אפילו פיתולי הנחושת העדינים ביותר ומגנטי NdFeB החזקים ביותר אינם יכולים לפתוח את הפוטנציאל האמיתי של המנוע.
כחלוצים בעיבוד הלמינציה המוטורי המתקדם, חברת Youyou מספקת את דיוק הייצור הגולמי והמומחיות הטכנית העמוקה שמגיעה המוצר שלך. מופעל על ידי חיתוך חוט EDM רב צירי, טכנולוגיית הדבקה עצמית של Backlack ועיבוד מיוחד לסגסוגות בעלות רוויה גבוהה כמו Vacodur 49, אנו מעצימים את המנועים שלך לחסל מומנט גלגלי שיניים ולפרוץ את מגבלות היעילות הפיזיות.
