1. تجنب المزالق الشائعة: المفاهيم الخاطئة الرئيسية في اختيار قلب الجزء الثابت
في معالجتنا اليومية، واجهنا العديد من مشكلات الجودة الناجمة عن الاختيار غير المناسب للشركة المصنعة. يركز العديد من المشترين فقط على المؤشرات السطحية، متجاهلين المخاطر الخفية. فيما يلي ملخص للمفاهيم الخاطئة الشائعة وعواقبها، بناءً على حالاتنا العملية:
| فكرة خاطئة شائعة | المخاطر الفعلية (من خبرتنا في المعالجة) | طريقة التقييم الصحيحة | الكلمات الرئيسية الساخنة |
|---|---|---|---|
| إعطاء الأولوية للسعر على درجة المواد | يؤدي استخدام فولاذ السيليكون منخفض الجودة (على سبيل المثال، الفولاذ غير الكهربائي) إلى زيادة فقدان الحديد بنسبة 15-20%، مما يتسبب في ارتفاع درجة حرارة المحرك وتقصير العمر الافتراضي. لقد قمنا ذات مرة بمعالجة النوى التي فشلت في معايير كفاءة IE4 بسبب هذه المشكلة. | تحقق من شهادات درجة الفولاذ السيليكوني (على سبيل المثال، 35WW270، 20WW1200) واختبر النفاذية المغناطيسية (±1.5T) باستخدام أدوات احترافية. | قلب الجزء الثابت من الفولاذ الكهربائي، فولاذ السيليكون منخفض فقدان الحديد |
| تجاهل التوحيد الفجوة التصفيح | تزيد الفجوات غير المستوية (0.05 مم) من المقاومة المغناطيسية، مما يؤدي إلى اهتزاز المحرك وانخفاض الكفاءة بنسبة 8-12%. كان علينا إعادة صياغة أكثر من 500 مركز بسبب سوء محاذاة التصفيح. | تحقق من تسطيح التصفيح باستخدام مقياس تداخل ليزر وتحقق من سجلات التحكم في ضغط التراص (2.0-3.5 MN/m2). | فجوة التصفيح الأساسية للجزء الثابت، وتكديس التصفيح الدقيق |
| تطل على إزالة الأزيز بعد المعالجة | نتوءات (0.03 مم) طبقات عازلة للخدش، مما يسبب تسرب التيار الدوامي ودوائر قصيرة. وهذا يمثل 30% من حالات فشل المحركات التي تعاملنا معها. | فحص الحواف الأساسية باستخدام المجهر الرقمي والتأكد من عمليات إزالة الأزيز (الطحن الميكانيكي + التنظيف بالموجات فوق الصوتية). | إزالة الأزيز الأساسية للجزء الثابت، وتقليل فقدان التيار الدوامي |
| الثقة العمياء في تقارير الاختبار المجمعة | تقدم بعض الشركات المصنعة تقارير مزيفة؛ لقد وجدنا أن 10% من النوى التي تم أخذ عينات منها فشلت في تحمل الأبعاد (خطأ القطر الداخلي <0.05 مم) على الرغم من التقارير المؤهلة. | قم بإجراء أخذ عينات عشوائية في الموقع واختبارها باستخدام جهاز قياس الإحداثيات (CMM) للأبعاد الرئيسية. | دقة الجزء الثابت المختوم، التسامح الأبعاد الأساسية للجزء الثابت |
2. معايير التقييم الأساسية: من المادة إلى المعالجة، والفحص طبقة تلو الأخرى
باعتبارنا مصنع معالجة، فإننا نحكم على الشركات المصنعة من خلال قدرتها على التحكم في التفاصيل "الدقيقة الدقيقة" التي يمكن التغاضي عنها بسهولة ولكنها مهمة للأداء. ركز على الأبعاد الأربعة التالية:
2.1 مصادر المواد ومعالجتها: جذر الأداء
تبدأ النوى الثابتة عالية الأداء بمواد خام عالية الجودة ومعالجة احترافية. نحن نعطي الأولوية للمصنعين الذين لديهم رقابة صارمة على المواد:
| السيليكون الصلب الصف | نطاق السماكة | الأداء الرئيسي | أنواع المحركات المناسبة | الكلمات الرئيسية الساخنة |
|---|---|---|---|---|
| B20AV1200-Z | 0.15-0.20 ملم | فقدان حديد منخفض جدًا (<1.2 وات/كجم)، ونفاذية مغناطيسية عالية | محركات دفع EV، محركات مؤازرة متطورة | فولاذ السيليكون منخفض الخسارة للغاية، والمواد الأساسية للجزء الثابت EV |
| B25AV1200-Z | 0.20-0.25 ملم | فقدان منخفض للحديد (<1.3 واط/كجم)، وصلابة متوازنة | المحركات المؤازرة الصناعية، محركات التحكم الدقيقة | محرك سيرفو من الصلب السيليكوني، فولاذ السيليكون عالي النفاذية |
| B35A250/35JNE250 | 0.30-0.35 ملم | خصائص مغناطيسية مستقرة وفعالة من حيث التكلفة | محركات الأجهزة المنزلية، المحركات الصناعية العامة | الأجهزة الصلب السيليكون، والصلب الكهربائية فعالة من حيث التكلفة |
| 50WW600 | 0.45-0.50 ملم | قوة ميكانيكية عالية، صديقة للإنتاج الضخم | المضخات والمراوح الصناعية منخفضة الطاقة | الصلب السيليكون المحرك الصناعي، والمواد الأساسية الجزء الثابت المنتجة بكميات كبيرة |
- تخصيص درجة السيليكون الصلب: بالنسبة للمحركات عالية الكفاءة، يعد الفولاذ السيليكوني منخفض الفقد (على سبيل المثال، 25WW1300 لمحركات السيارات الكهربائية) أمرًا ضروريًا. لن تقوم إحدى الشركات المصنعة الكبرى بتوفير الدرجات القياسية فحسب، بل ستقوم أيضًا بتخصيص سمك المادة (0.15-0.5 مم) بناءً على متطلبات كثافة طاقة المحرك الخاص بك. لقد عقدنا شراكة مع إحدى الشركات المصنعة لاستخدام فولاذ السيليكون بقياس 0.2 مم، مما يقلل من فقدان الحديد بنسبة 18% لمحرك سيرفو العميل.
- معالجة الطبقة العازلة: يجب أن تتحمل الطبقة العازلة درجات الحرارة العالية (حتى 180 درجة مئوية للمحركات الصناعية) والإجهاد الميكانيكي. ارفض الشركات المصنعة التي تستخدم الطلاءات القائمة على المذيبات - اختر الطلاءات الكهروستاتيكية ذات الأساس المائي أو الأفلام العازلة الخزفية، والتي توفر التصاقًا أفضل ومقاومة للحرارة. نقوم باختبار مقاومة العزل (200 متر عند 500 فولت تيار مستمر) لضمان الجودة.

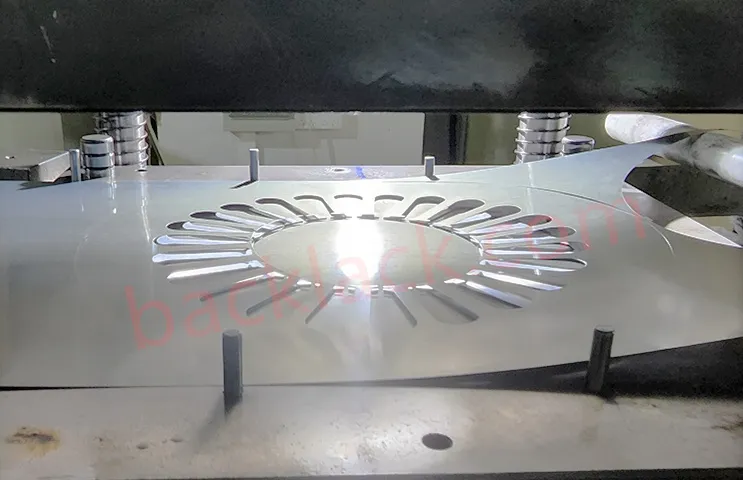

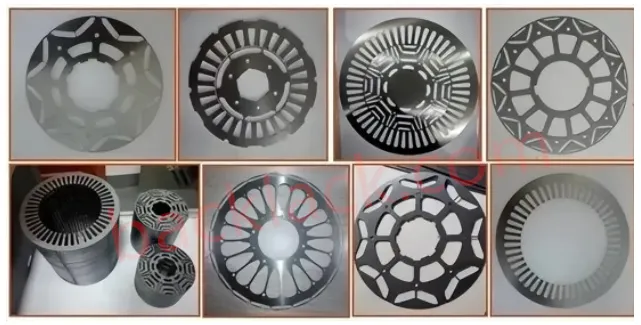

2.2 الختم والتشكيل: الدقة التي تشكل الدوائر المغناطيسية
تحدد دقة الختم بشكل مباشر سلامة الدائرة المغناطيسية للجزء الثابت. نحن نولي اهتمامًا وثيقًا بعمليات الختم المختلفة وإمكانية تطبيقها، والتي يمكن تلخيصها على النحو التالي:
| <strong>عملية الختم</strong> | نطاق الدقة | كفاءة الإنتاج | الدفعة المطبقة | المزايا / العيوب الرئيسية |
|---|---|---|---|---|
| ختم القالب التدريجي | 0.02 - 0.05 مم | عالية (500 قطعة/ساعة) | الإنتاج الضخم (× 10000 قطعة) | ميزة: الاتساق المستقر. العيب: ارتفاع تكلفة تطوير القالب |
| ختم القطع بالليزر | 0.01 - 0.03 مم | متوسطة (100-300 قطعة/ساعة) | دفعة صغيرة، أجزاء مخصصة | الميزة: دقة عالية للأشكال المعقدة؛ العيب: ارتفاع تكلفة الوحدة |
| ختم القالب المركب | 0.03 - 0.08 مم | متوسطة إلى عالية (300-400 قطعة/ساعة) | الدفعة المتوسطة (1000-10000 قطعة) | الميزة: التكلفة المتوازنة والدقة؛ العيب: تعقيد الشكل المحدود |
| ختم تقطيع دقيق | 0.015 - 0.04 مم | منخفض (50-150 قطعة/ساعة) | نوى عالية الدقة | ميزة: حافة ناعمة، لا لدغ. العيب: بطء الكفاءة |
- تكنولوجيا الموت والصيانة: تضمن القوالب التقدمية المطلية بالكروم الصلب (HRC 62+) ختمًا دقيقًا ومستقرًا (0.02 مم) للإنتاج الضخم. اطلب من الشركات المصنعة الحصول على سجلات صيانة القوالب - فالقوالب سيئة الصيانة تؤدي إلى انحراف الأبعاد ونتوءات. لقد وجدنا ذات مرة أن قوالب الشركة المصنعة بها تآكل مفرط، مما تسبب في خطأ في عرض الفتحة بمقدار 0.1 مم.

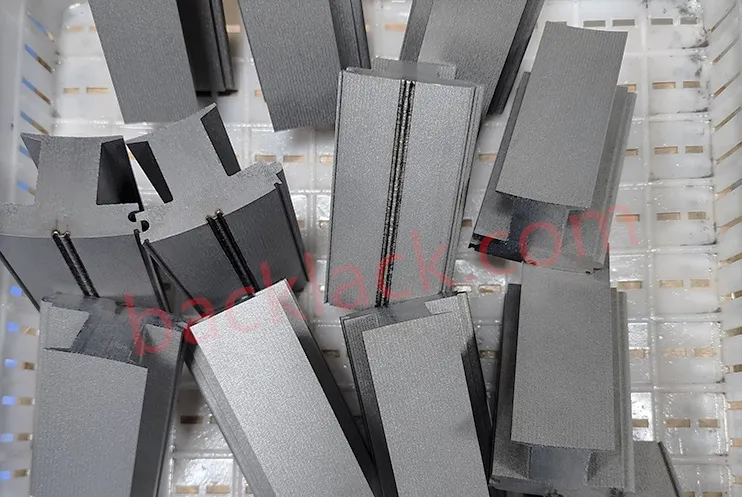

- تشكيل عملية التكيف: بالنسبة للهياكل الأساسية للجزء الثابت المعقدة (على سبيل المثال، النوى الثابتة المجزأة للمركبات الكهربائية)، يحتاج المصنعون إلى تقنيات تشكيل متقدمة مثل القطع بالليزر + الثني. التحقق من قدرتها على معالجة أشكال الفتحات الخاصة (على سبيل المثال، اللفات المركزة ذات الفتحات الجزئية) دون المساس بالدقة.
2.3 مراقبة الجودة: مراقبة العملية الكاملة بدلاً من التفتيش النهائي
تتطلب نوى الجزء الثابت عالية الأداء التحكم في العملية بنسبة 100%، وليس مجرد فحص العينات. نحن نطلب من الشركات المصنعة أن تتمتع بعملية مراقبة الجودة الكاملة، مع عناصر الفحص الرئيسية المفصلة أدناه:
| مرحلة مراقبة الجودة | عناصر التفتيش الرئيسية | معيار القبول | أداة الاختبار | جوجل الكلمات الرئيسية الساخنة |
|---|---|---|---|---|
| المواد الواردة (IQC) | تكوين الصلب السيليكون، سمك العزل، النفاذية المغناطيسية | محتوى السيليكون 3.0-3.5%، سمك العزل 0.01-0.03 مم | مطياف، مقياس سمك، اختبار مغناطيسي | فحص الصلب السيليكون، المواد الأساسية الجزء الثابت مراقبة الجودة |
| ختم (IPQC) | عرض الفتحة، القطر الداخلي/الخارجي، حجم اللدغ | لدغ 0.03 مم، تفاوت الأبعاد 0.02 مم | آلة قياس الإحداثيات (CMM)، المجهر الرقمي | التسامح الأبعاد الأساسية للجزء الثابت، وختم الدقة مراقبة الجودة |
| التصفيح (IPQC) | كثافة التراص، فجوة التصفيح، التسطيح | الفجوة 0.05 مم، التسطيح 0.02 مم / م | مقياس التداخل بالليزر، مقياس الكثافة | التصفيح الأساسي للجزء الثابت مراقبة الجودة، فحص فجوة التصفيح |
| النهائي (FQC) | مقاومة العزل، كثافة التدفق المغناطيسي، التوازن الديناميكي | مقاومة العزل 200 م، التوازن الديناميكي 0.05 جم سم | Megohmmeter، مقياس الجريان، اختبار التوازن الديناميكي | مراقبة جودة الجزء الثابت، اختبار مقاومة العزل |
- فحص المواد الواردة (IQC): اختبار صارم للتركيب الكيميائي لفولاذ السيليكون (محتوى السيليكون 3.0-3.5%)، والخصائص المغناطيسية، وأداء العزل، مع سجلات دفعية يمكن تتبعها. تجنب الشركات المصنعة التي تتخطى IQC لخفض التكاليف.
- التفتيش أثناء العملية (IPQC): مراقبة في الوقت الحقيقي لدقة أبعاد الختم ومحاذاة التصفيح وسمك الطلاء. نحن نفضل الشركات المصنعة التي لديها أنظمة فحص آلية (مثل رؤية الآلة) يمكنها اكتشاف العيوب خلال 0.5 ثانية لكل قطعة.
- التفتيش النهائي (FQC): اختبار شامل يشمل المقاومة الأساسية وكثافة التدفق المغناطيسي والتوازن الديناميكي ومقاومة دورة درجة الحرارة. بالنسبة لقلوب الجزء الثابت للمركبة الكهربائية، يلزم إجراء اختبارات رش ملح إضافية (48 ساعة) لضمان مقاومة التآكل.
2.4 سلسلة التوريد والدعم الفني: ضمان التعاون طويل الأمد
إلى جانب قدرات التصنيع، تعتبر خدمة الشركة المصنعة ومرونة سلسلة التوريد أمرًا بالغ الأهمية للتعاون طويل الأمد:
- القدرة على التخصيص: مع ترقية تصميمات المحركات، هناك حاجة متزايدة إلى النوى الثابتة المخصصة. ستقوم الشركة المصنعة الجيدة بتعيين فريق فني مخصص لتحسين التصميمات. على سبيل المثال، تعاوننا مع شريك لضبط شكل سن قلب الجزء الثابت، مما أدى إلى تحسين كثافة التدفق المغناطيسي بنسبة 12%.
- قدرة التسليم والنسخ الاحتياطي: التأخير في تسليم الجزء الثابت يؤدي إلى تعطيل جداول الإنتاج. تحقق من الإنتاج الشهري للشركة المصنعة (> 100000 قطعة للإنتاج الضخم) ومخزون المواد الخام (> 30 يومًا من التوريد). اسأل عن خطوط الإنتاج الاحتياطية لأوامر الطوارئ.
- خدمة ما بعد البيع: اختر الشركات المصنعة التي تقدم الدعم الفني للتثبيت والتصحيح. لقد عملنا ذات مرة مع إحدى الشركات المصنعة التي أرسلت مهندسين إلى مصنعنا لحل مشكلات التجميع الأساسية، مما يوفر لنا أسبوعين من وقت إعادة العمل.
3. قائمة مراجعة التدقيق في الموقع: ما يجب التحقق منه شخصيًا
تعد عمليات التدقيق في الموقع هي الطريقة الأكثر موثوقية لتقييم الشركة المصنعة. بناءً على خبرتنا، ركز على هذه النقاط الرئيسية أثناء زيارتك:
- التحقق من المستوى المتقدم لمعدات الإنتاج: يجب أن تكون آلات الختم CNC، ومعدات اللحام بالليزر، وأدوات الفحص الدقيقة (CMM، ومقياس تداخل الليزر) محدثة (في غضون 5 سنوات).
- مراقبة إدارة 5S: يعكس موقع الإنتاج النظيف والمنظم مراقبة الجودة الصارمة. غالبًا ما تؤدي ورش العمل الفوضوية إلى التلوث المتبادل والمنتجات المعيبة.
- مراجعة سجلات الدُفعات: اطلب سجلات الإنتاج السابقة وتقارير مراقبة الجودة وتعليقات العملاء للتحقق من الاتساق.
- اختبار عينات العينات في الموقع: أحضر أدوات الاختبار الخاصة بك للتحقق من دقة الأبعاد، ومقاومة العزل، والخصائص المغناطيسية - ولا تعتمد فقط على بيانات الشركة المصنعة.
الوجبات الجاهزة النهائية: الدقة هي جوهر التعاون
باعتبارنا مصنعًا لمعالجة قلب المحرك، فقد تعلمنا أن قلب الجزء الثابت عالي الأداء هو نتيجة للتحكم الصارم في المواد، وتكنولوجيا المعالجة المتقدمة، ومراقبة الجودة للعملية الكاملة. عند اختيار الشركة المصنعة، لا تنخدع بالأسعار المنخفضة أو التسويق الفاخر - ركز على الدقة الدقيقة والقدرات العملية.
إن الشركة المصنعة الموثوقة لقلب الجزء الثابت ليست مجرد مورد، ولكنها شريك يساعدك على تحسين كفاءة المحرك والقدرة التنافسية. باتباع الإرشادات المذكورة أعلاه، يمكنك اختيار الشريك الذي يلبي احتياجاتك ويتجنب مشكلات الجودة المكلفة.
