2026 Pinnacle of Motor Design: מדריך הנדסי מעמיק ל-Vacodur 49 וטכנולוגיית Backlack

I. חומר ליבה: "כוחות העל" וה"אתגרים" של Vacodur 49

Vacodur 49 היא סגסוגת ברזל-קובלט מגנטית רכה בעלת ביצועים גבוהים ואחד החומרים המסחריים עם ביצועי הרוויה המגנטית הגבוהה ביותר הקיימת כיום. הוא תוכנן במיוחד כדי לעמוד בדרישות הקפדניות של ציוד חשמלי מתקדם כגון eVTOL, כוננים חשמליים F1 וצירים בתדר גבוה. עם זאת, בהשוואה לפלדת סיליקון קונבנציונלית (למשל, NO20 או 10JNEX900), היא מציבה אתגרי עיבוד גדולים בהרבה. כדי למקסם את ערך היישום שלו, חיוני למנף במלואו את "כוחות העל" שלו תוך התמודדות מדויקת עם ה"אתגרים" הטבועים בו.

1. רוויה מגנטית ללא תחרות

ביצועי הרוויה המגנטית הם היתרון המרכזי של Vacodur 49 והמפתח לעמידה בדרישת "הגברת מומנט של 20% ללא הגדלת נפח". אינדוקציה מגנטית הרוויה (B?) של פלדת סיליקון קונבנציונלית היא בדרך כלל סביב 1.6T, בעוד זו של Vacodur 49 מגיעה ל-2.30T מרשימה. המשמעות היא שעם אותו זרם עירור, מנועים המשתמשים ב-Vacodur 49 יכולים ליצור שדה מגנטי חזק בהרבה, מה שמוביל לעלייה משמעותית במומנט מבלי להרחיב את נפח המנוע. לפיכך הוא מתאים באופן מושלם למגמת הפיתוח של מזעור והספק גבוה במנועים מתקדמים.

2. רגישות ללחץ ג ה"אתגר" הקריטי ביותר

זהו השיקול החשוב ביותר בעיבוד Vacodur 49 ונקודת כאב מרכזית שלעתים קרובות מתעלמים מהנדסים רבים. Vacodur 49 יוצר לחץ פנימי משמעותי במהלך הטבעה. ללא טיפול חום יעיל, הכפייה שלו תעלה בחדות ואובדן הברזל עלול אפילו להכפיל את עצמו, מה שיגרום ישירות ליעילות המנוע מופחתת, לחימום יתר ולאי שחרור הביצועים המגנטיים המובנים של החומר. לכן, תהליך טיפול בחום מדויק הוא התנאי הבסיסי לפתיחת מלוא הפוטנציאל של Vacodur 49.

3. פשרה בחוזק התשואה C אופטימיזציה מותאמת אישית להסתגלות משולבת

באמצעות בקרת עקומת חישול מדויקת בחברת Youyou, אנו יכולים להשיג תכונות פיזיקליות מובהקות על ליבה אחת, תוך ניצול מלא של גמישות היישום של Vacodur 49 כדי לעמוד בדרישות השונות של סטטורים ורוטורים מנוע:

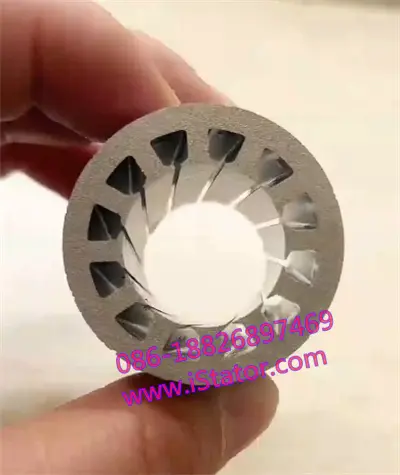

• חישול אופטימלי מגנטית: נותן עדיפות לחדירות מגנטית גבוהה במיוחד ואובדן ברזל מופחת, אידיאלי עבור סטטורים מנוע כדי להבטיח הולכה יעילה ויציבה של שדה מגנטי.

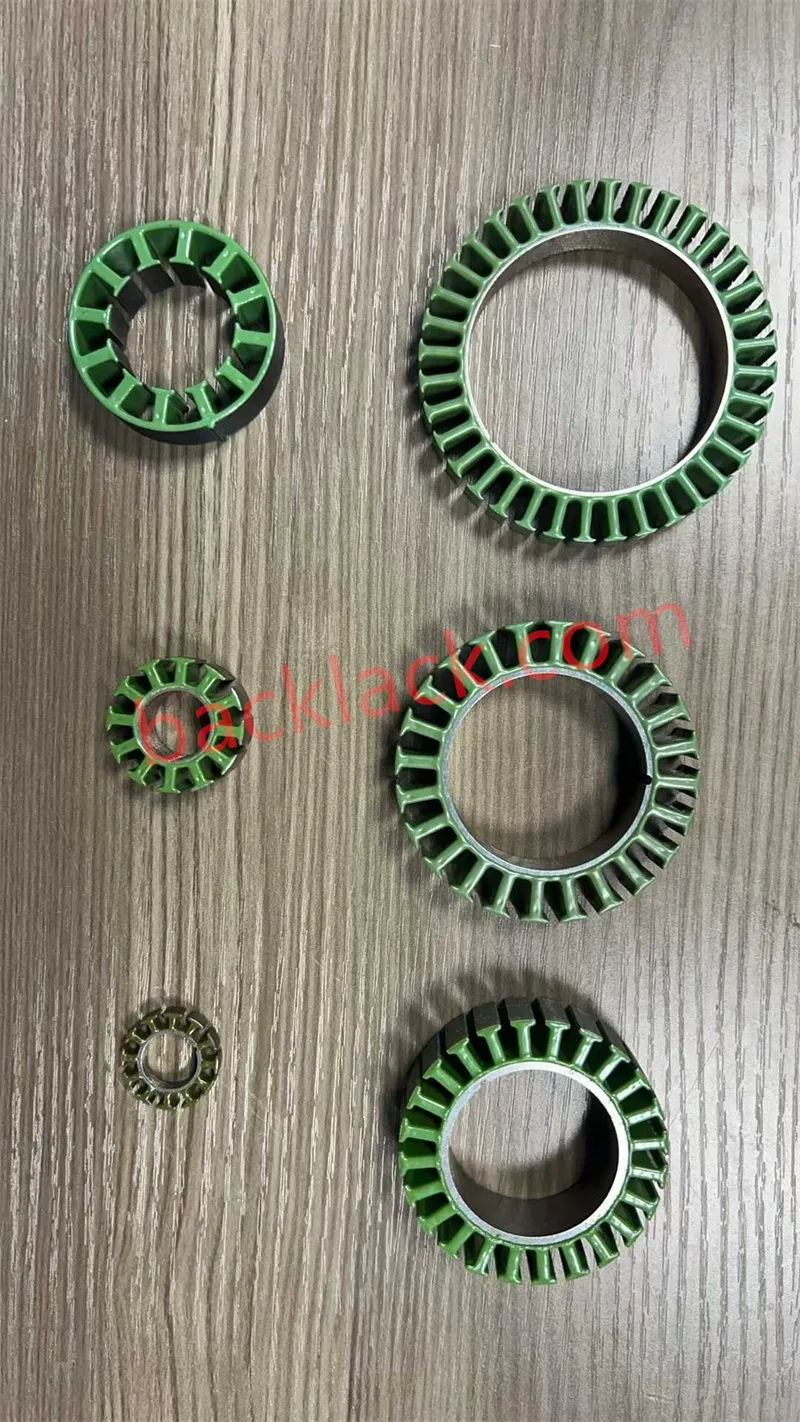

• חישול מותאם לחוזק: מאפשר ל-Vacodur 49 להשיג חוזק תפוקה של מעל 400 MPa באמצעות בקרה מדויקת של פרמטרי חישול, מתאים לרוטורים במהירות גבוהה כדי למנוע ביעילות דפורמציה צנטריפוגלי במהלך סיבוב במהירות גבוהה ולהבטיח פעולת מנוע יציבה.

בנוסף, Vacodur 49 מתגאה בהתנגדות חשמלית נמוכה (0.42 ̸מ בלבד) ובטמפרטורת קירי גבוהה (950�C). הוא שומר על ביצועים מגנטיים ומכאניים יציבים גם בתנאי הפעלה קיצוניים כגון תדר גבוה (> 800Hz) וטמפרטורה גבוהה, מה שהופך אותו למתאים יותר לתרחישים קשים כמו eVTOL וצירים בתדר גבוה.

II. מדוע חוסר גב הוא הפתרון הקיים היחיד עבור Vacodur 49?

ביישומים הנדסיים מעשיים, לקוחות רבים שואלים: האם ניתן להשתמש בריתוך או מסמרות מסורתיים להרכבת למינציות Vacodur 49? כיצרן עם ניסיון הנדסי עשיר, התשובה של חברת Youyou ברורה: עבור Vacodur 49, ריתוך והסתמרות הם כמעט הורגות ביצועים, בעוד שתהליך ה-Backlack (הדבקה עצמית) הוא שיטת ההרכבה היחידה התואמת באופן מושלם את Vacodur 49 וממקסמת את הביצועים שלו. הסיבות הספציפיות הן כדלקמן:

1. ביטול נקודות במעגל קצר ואיבוד זרם מערבולת עבור תרחישים בתדירות גבוהה

במנועים בתדר גבוה (תדר > 800Hz) כגון eVTOL וצירים בתדר גבוה, כל נקודת ריתוך או חור מסמרת ישברו את הבידוד הבין-למינרי ויצרו זרמים מקומיים במחזור, מה שיוביל לעלייה חדה באובדן זרם מערבולת. זה לא רק מבזבז אנרגיה אלא גם מחמיר את חימום המנוע ומקצר את חיי השירות. Backlack (לדוגמה, EB 549 ולכות מלוכדות אחרות) מספק שכבת בידוד שלמה ואחידה עבור למינציות Vacodur 49 בעובי דק במיוחד של 2~4�m, חוסמת ביעילות זרמים מקומיים ומפחיתה משמעותית אובדן זרם מערבולת בתדרים גבוהים, ומבטיחה יעילות סיבובית מנוע גבוהה אפילו בתדר גבוה.

2. הבטחת דיוק גיאומטרי מושלם ואיזון דינמי להפחתת סיכוני NVH

Vacodur 49 מעובד לרוב ליריעות דקות במיוחד (0.1 מ"מ או 0.05 מ"מ). תהליכי ריתוך וריתוך מסורתיים נוטים לגרום לעיוות וחוסר יישור של קצוות הלמינציה, מה שפוגע בדיוק הגיאומטרי של הליבה. תהליך Backlack מאפשר יצירת שלב אחד במכבש, שליטה בשגיאות הקואקסיאליות והעגולות של הליבה עד לרמת �m. דיוק גיאומטרי גבוה במיוחד זה חיוני להפחתת רעידות המנוע (NVH), מה שהופך אותו למתאים במיוחד לתרחישים עם דרישות קפדניות לחלקות תפעולית כגון כוננים חשמליים F1 וצירים בתדר גבוה.

3. שיפור מוליכות תרמית כדי להאריך את חיי השירות המוטורי

מכלול ליבה מחורץ מסורתי מותיר מרווחי אוויר רבים בין הלמינציות. לאוויר התנגדות תרמית גבוהה, המונעת פיזור מהיר של חום שנוצר במהלך פעולת המנוע. חום מצטבר מאיץ את ההזדקנות של רכיבי המנוע ומקצר את חיי השירות. שכבת השרף של Backlack ממלאת במלואה את הפערים בין הלמינציות, ויוצרת מוליך תרמי משולב חזק. ניתן להעביר חום בצורה יעילה יותר מהסטטור לתעלת שמן הדיור לפיזור חום מהיר, מה שמבטיח פעולת מנוע יציבה לטווח ארוך.

III. יכולות היישום ההנדסי של חברת Youyou

כמומחה בליבות מוטוריות מותאמות אישית בעלות ביצועים גבוהים, חברת Youyou מספקת לא רק מוצרי ליבה המשלבים את Vacodur 49 ו-Backlack, אלא גם מציעה מסגרת אספקה ​​הנדסית מלאה. אנו שולטים באיכות לאורך כל התהליך מעיבוד חומרים וטיפול בחום ועד להרכבה ואשפרה, מבטיחים שכל אצווה של מוצרים עומדת בדרישות התכנון של מנועים מתקדמים ומסייעים ללקוחות להשיג מעבר חלק מתכנון תיאורטי לייצור המוני. יכולות הליבה ההנדסיות שלנו באות לידי ביטוי בשלושת ההיבטים הבאים:

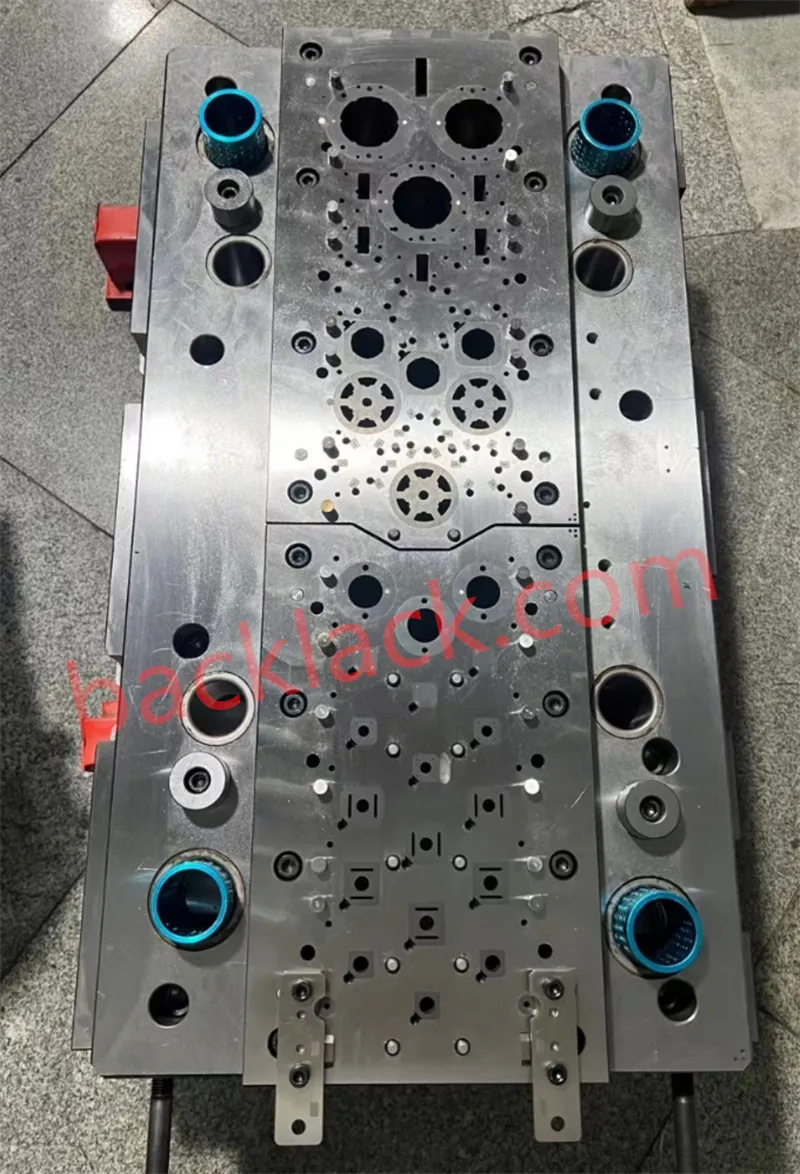

1. הטבעה וחיתוך לייזר דיוק גבוה C שליטה בשלב הראשון של העיבוד

כסגסוגת קובלט-ברזל, ל-Vacodur 49 קשיות גבוהה ומציבה דרישות גבוהות במיוחד לדיוק עיבוד ותבניות. לחברת Youyou ניסיון רב בעיבוד פסים דקים של Vacodur 49 במפרטים שונים מ-0.05 מ"מ עד 0.35 מ"מ, המסוגלים להשלים הטבעה מדויקת או חיתוך לייזר בהתאם לדרישות עיצוב המנוע של הלקוחות. בינתיים, אנו משתמשים בתבניות מיוחדות מפלדת טונגסטן כדי להאריך ביעילות את חיי העובש ולשלוט בקפדנות על קוצי קצה הטבעה עד < 0.01 מ"מ, ולמנוע מהקוצים להשפיע על התאמת הלמינציה ועל ביצועי הבידוד, ולהניח בסיס מוצק להדבקה של Backlack וביצועים מגנטיים הבאים.

2. תהליך חישול בלולאה סגורה C ערבות הליבה לביצועים מגנטיים יציבים

בהתייחס לרגישות המתח הגבוהה של Vacodur 49, חברת Youyou מאמצת תהליך חישול ואקום בלולאה סגורה, מבצעת טיפול חישול בסביבת מימן טהורה עם משך חישול טיפוסי של יותר מ-10 שעות כדי להבטיח שחרור מלא של מתח פנימי. שגיאת בקרת הטמפרטורה שלנו מוגבלת במדויק ל-�2�C, גורם הליבה להבטחת העקביות של הביצועים המגנטיים של Vacodur 49. בנוסף, טיפול מיוחד להגנה על פני השטח מוחל כדי למנוע חמצון והתפרקות של החומר במהלך חישול בטמפרטורה גבוהה, מה שמבטיח את ההידבקות של שכבת ההדבקה של ה-Backlack שלאחר מכן והימנעות מבעיות כמו הדבקה לקויה ודלמינציה.

3. ניטור תהליך ריפוי גב גב ג' בקרה מדויקת לאיכות מובטחת

הדבקה עצמית של Backlack אינה תהליך חימום פשוט; תהליך הריפוי שלו משפיע ישירות על חוזק ההתקשרות של הליבה, גורם הערימה והביצועים המגנטיים. חברת Youyou מאמצת תהליך ריפוי "שלב אחר שלב הגברת לחץ" עם ניטור בזמן אמת לאורך כל הדרך כדי להבטיח שליטה מדויקת בכל שלב:

• שלב חימום מוקדם: שליטה מדויקת בטמפרטורה כדי להפעיל את הצמיגות של דבק Backlack, הכנה להדבקה למינציה הבאה.
• High-pressure curing: Apply uniform high pressure to ensure tight lamination fit with a stacking factor > 97%, מקסום את יעילות ההולכה המגנטית.
• קירור ועיצוב: קירור איטי כדי למנוע מתח שיורי בתוך הליבה, מה שמבטיח את הדיוק הגיאומטרי ויציבות הביצועים המגנטית של הליבה.

IV. השוואת בדיקות ביצועים (הנתונים מדברים)

כדי להדגים באופן אינטואיטיבי את יתרונות הביצועים של השילוב של Vacodur 49 + Backlack, חברת Youyou ערכה בדיקות מעבדה על מנוע הנעה eVTOL, תוך השוואה בין תהליך פלדת הסיליקון המסורתי (35W300 + מסמרות) עם תהליך Vacodur 49 + Backlack המותאם אישית שלנו. נתוני הבדיקה הספציפיים מוצגים בטבלה שלהלן, ומוכיחים את יתרונות הביצועים שלה עם נתונים אמיתיים:

פריט בדיקה	35W300 + מרתק (תהליך מסורתי)	Vacodur 49 + Backlack (Youyou Custom)
קוטר חיצוני של סטטור	150 מ"מ	150 מ"מ
צפיפות שיא השטף	1.65T	2.28T
התנגדות בין-למינרית	נדיף	גבוה ויציב במיוחד
קשיחות שן	נוטה לרטט	גבוה במיוחד (בדומה לפלדה מוצקה)
משקל מנוע כולל	12.5 ק"ג	9.2 ק"ג (הפחתה של 26% במשקל)

נתוני הבדיקה מראים בבירור שעם אותו קוטר חיצוני של הסטטור (ללא הגדלת נפח), תהליך Vacodur 49 + Backlack המותאם אישית של חברת Youyou לא רק מגביר את צפיפות השטף שיא ביותר מ-40% אלא גם משיג הפחתת משקל של 26%. יחד עם זאת, הוא כולל התנגדות בין-למינרית יציבה וקשיחות שיניים גבוהה במיוחד, פותר ביעילות את נקודות הכאב של תהליכים מסורתיים ועומד בצורה מושלמת בדרישות הליבה של מנועי הנעה eVTOL למזעור, הספק גבוה ויציבות גבוהה.

V. המלצות למהנדסים: כיצד לייעל את העלויות שלך?

בעוד שהשילוב של Vacodur 49 + Backlack מספק ביצועים יוצאי דופן ועוזר למהנדסים לפרוץ צווארי בקבוק בתכנון, העלות שלו גבוהה יחסית מזו של תהליכי פלדת סיליקון מסורתיים. כשותף מהימן המתמחה בליבות מוטוריות מותאמות אישית בעלות ביצועים גבוהים, חברת Youyou מספקת את שתי ההמלצות הבאות לאופטימיזציה של עלויות המבוססות על שנים של ניסיון הנדסי, ועוזרות לך לשלוט בעלויות באופן סביר תוך הבטחת ביצועים:

1. פתרון חומר היברידי C בחירת חומר מדויקת לעלות-תועלת מרבית

מיותר להשתמש ב-Vacodur 49 עבור כל רכיבי המנוע. ניתן לאמץ פתרון חומר היברידי בהתאם לדרישות הפונקציונליות של כל רכיב מנוע: הסטטור, בתור הליבה של הולכת שדה מגנטי, משתמש ב-Vacodur 49 כדי להשיג הספק ויעילות גבוהים במיוחד; ניתן לשייך את הרוטור לפלדת סיליקון בדרגה גבוהה המבוססת על דרישות חוזק כדי להפחית את עלויות החומר תוך עמידה בדרישות חוזק מכני, תוך השגת איזון בין ביצועים לעלות.

2. מעורבות מוקדמת בשלב התכנון C הימנעות מניתוק בין תיאוריה לייצור כדי להפחית את עלויות הניסוי והטעייה

אנו ממליצים למהנדסים ליצור קשר עם חברת Youyou בשלב הדמיית המנוע (למשל, Maxwell או Ansys). אנו יכולים לספק את הנתונים האמיתיים של עקומת B-H של Vacodur 49 כדי לעזור לך לבצע תכנון סימולציה מדויק יותר, תוך הימנעות משינויי עיצוב וחזרות אב-טיפוס שלאחר מכן הנגרמות על ידי סטיות בין נתונים תיאורטיים לייצור בפועל. זה מפחית את עלויות הניסוי והטעייה ומקצר את מחזור המחקר והפיתוח של הפרויקט.

מסקנה

בשנת 2026, תחרות התכנון של מנועים בעלי ביצועים גבוהים תהפוך לחריפה יותר ויותר, והדרישה ל"שיפור ביצועים ללא הגדלת נפח" תהפוך לנורמה בתעשייה. השילוב של Vacodur 49 וטכנולוגיית Backlack יהיה פתרון הליבה לפרוץ את צוואר הבקבוק העיצובי הזה. בהסתמך על שנים של ניסיון בהנדסה, חברת Youyou השיגה את היישום המדויק של שילוב זה, תוך מתן שירותים מותאמים אישית בתהליך מלא ותמיכה טכנית מעיבוד חומרים וטיפול בחום ועד להרכבה ואשפרה.

אם אתה עוסק במחקר ופיתוח בתחום מנועים בעלי ביצועים גבוהים כגון eVTOL, כוננים חשמליים F1 וצירים בתדר גבוה, ומתמודד עם אתגרים בבחירת חומרים, יישום תהליכים או אופטימיזציה של עלויות, מוזמן ליצור קשר עם חברת Youyou. אנו נספק פתרונות ליבה מותאמים אישית והכוונה טכנית מקצועית המותאמת לדרישות העיצוב הספציפיות שלך, שיסייעו לעיצוב המנוע שלך להגיע לפסגת התעשייה.
