I. El dilema central del diseño y fabricación de motores modernos
Con la amplia aplicación de motores de alta frecuencia y láminas de acero al silicio ultrafinas (0,1 mm a 0,2 mm), los equipos de diseño de ingeniería y adquisiciones de producción están atrapados en una disyuntiva universal: la mejora del rendimiento entra en conflicto con el rendimiento y la eficiencia de entrega.
1. Puntos débiles de I+D e ingeniería
- Daños en el aislamiento y alta pérdida del núcleo: el remachado tradicional y la soldadura láser destruyen la capa de aislamiento de la superficie de las láminas de acero al silicio, provocando microcortocircuitos entre laminaciones y aumentando considerablemente la pérdida por corrientes parásitas en operaciones de alta frecuencia (por encima de 400 Hz).
- Estrés residual y rendimiento magnético degradado: el estampado mecánico y la soldadura a alta temperatura introducen estrés residual interno en el núcleo, lo que resulta en una permeabilidad magnética reducida y una mayor coercitividad, lo que limita el límite superior de la densidad de potencia del motor.
2. Puntos débiles de adquisiciones y producción

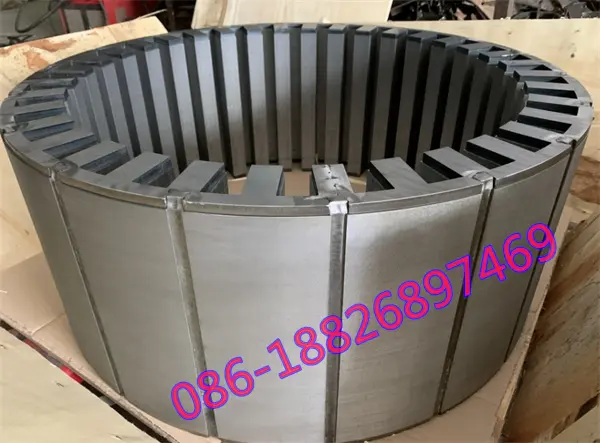

- Procesos complicados y plazos de entrega prolongados: el horneado tradicional con poscurado fuera de línea requiere un montaje de accesorios secundarios y un curado a alta temperatura a largo plazo, lo que ocupa un enorme espacio de producción y recursos de equipos con ciclos prolongados.

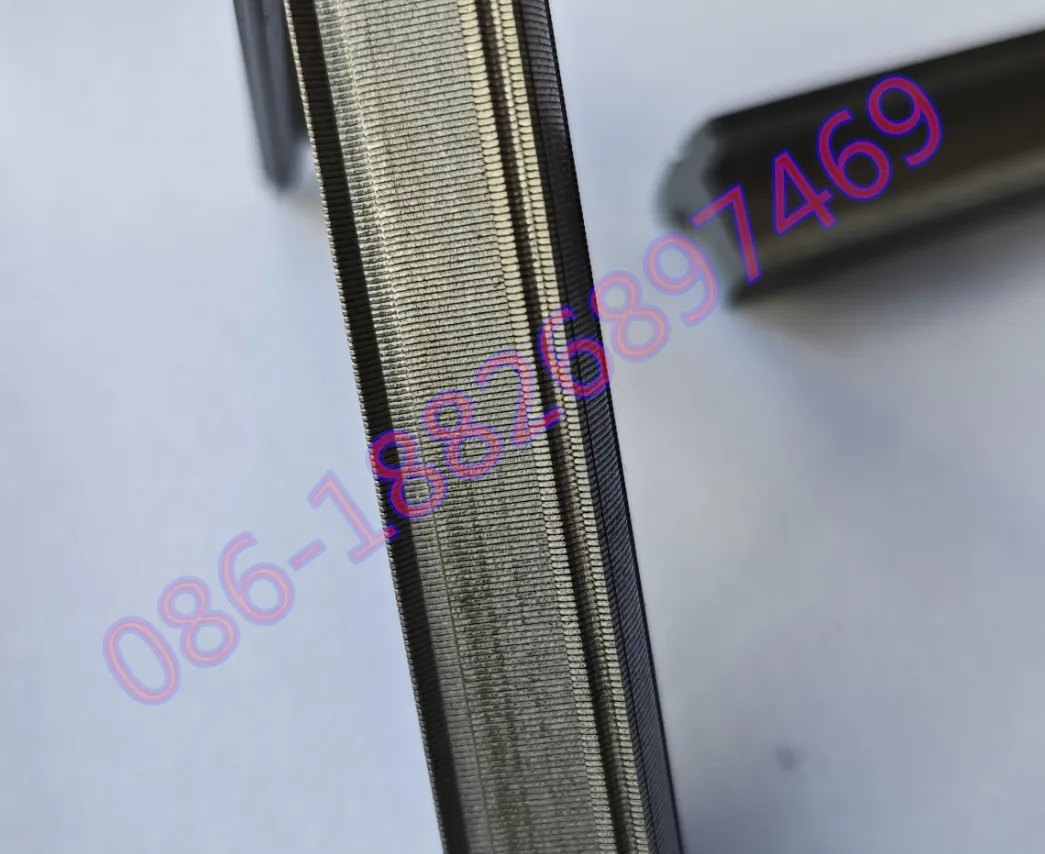

- Bajo rendimiento para láminas ultrafinas: Las láminas de acero al silicio ultrafinas (�0,2 mm) son propensas a deformarse, alabearse y perforarse durante el remachado y la soldadura tradicionales, lo que genera una alta tasa de desechos y mayores costos de producción integrales.
3. Contraste del flujo del proceso

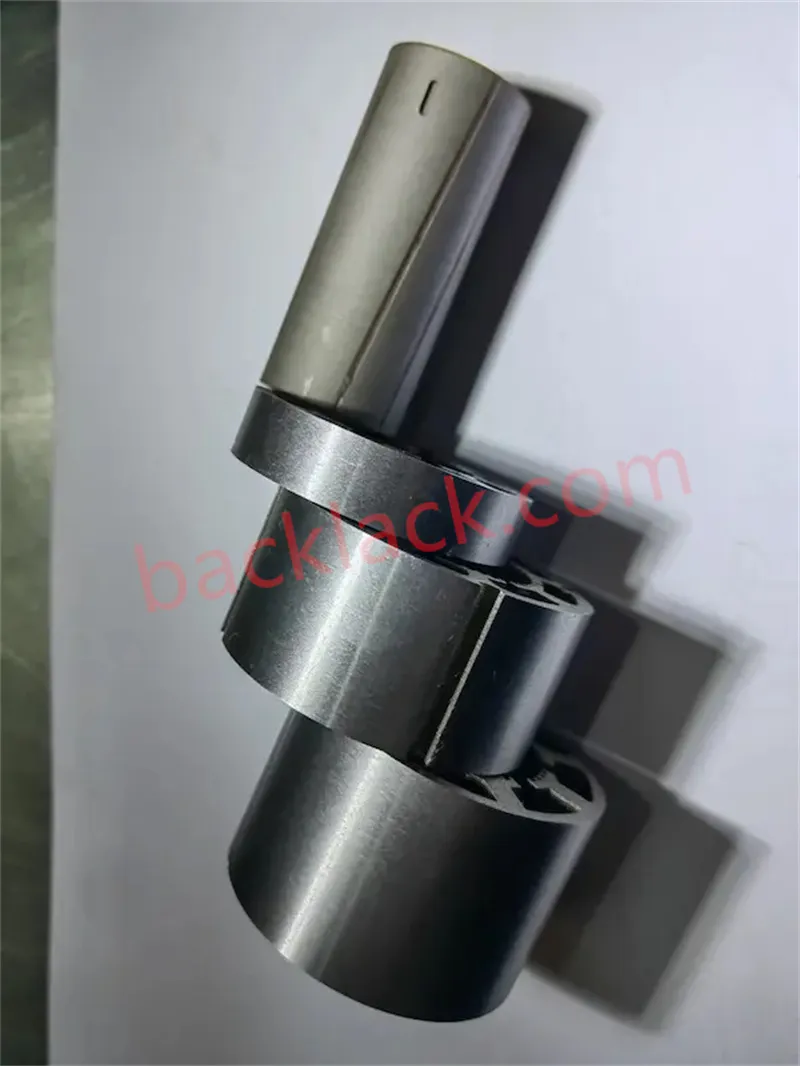

Proceso tradicional: Estampado � Ensamblaje de accesorios � Curado en horno fuera de línea a largo plazo � Desmontaje y enfriamiento (que requiere mucho tiempo, espacio y baja eficiencia)
Proceso de autoadhesión en el molde: estampado integrado y prensado térmico en el molde: producto terminado fuera del molde (más del 50% de mejora en la eficiencia, moldeado en un solo paso)
II. Ventajas de ingeniería: avances en el rendimiento para ingenieros de I+D
La tecnología In-Die Self-Bonding abandona todos los métodos destructivos de conexión tradicionales, conserva completamente las propiedades electromagnéticas y mecánicas intrínsecas de los materiales de acero al silicio y resuelve los principales problemas de rendimiento de los motores de alta frecuencia y alta potencia.

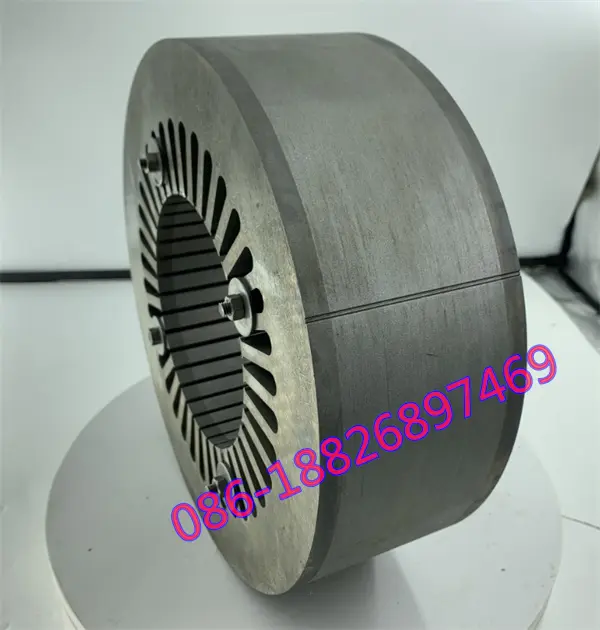

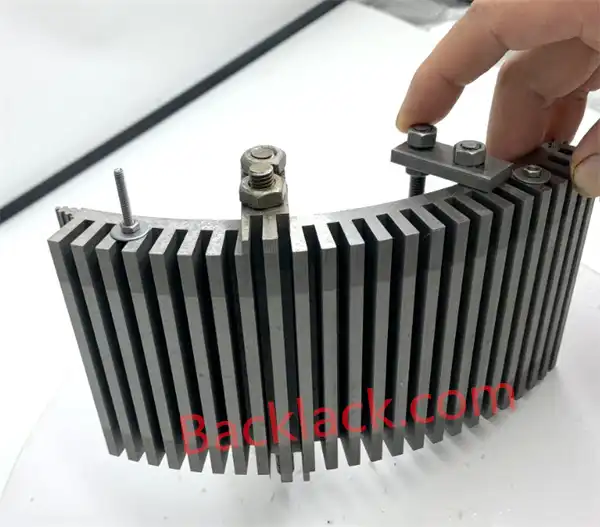

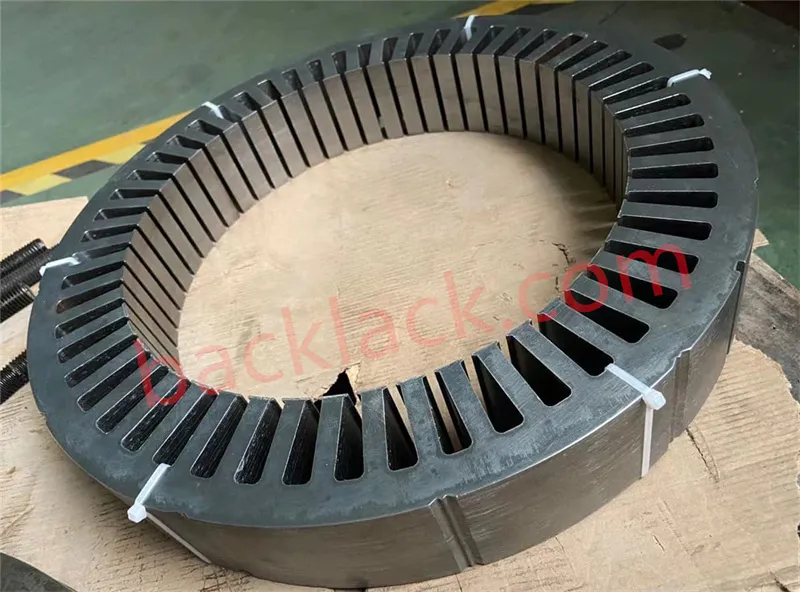

1. Elimine los microcortocircuitos y reduzca la pérdida del núcleo de alta frecuencia

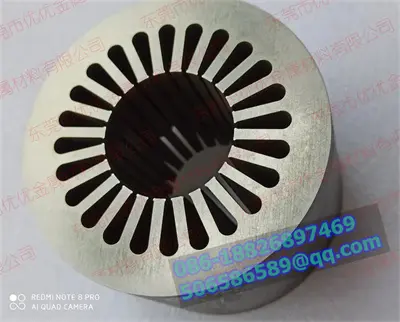

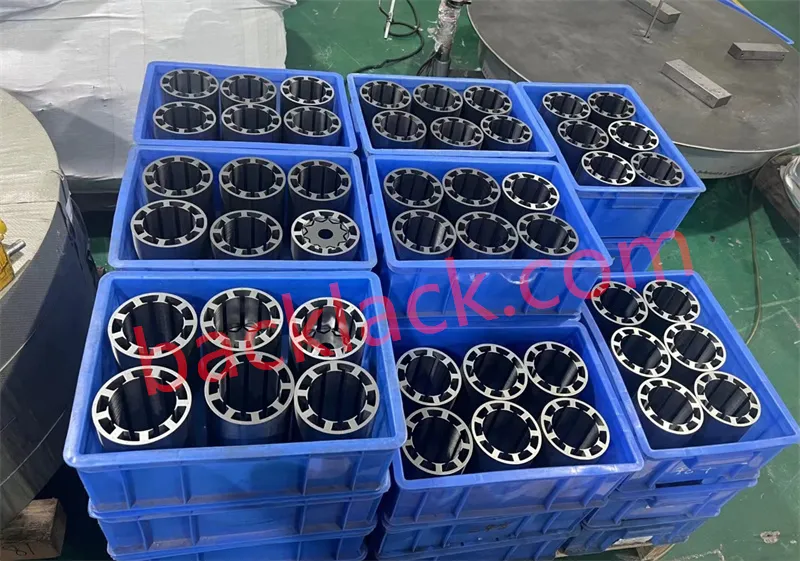

Al controlar con precisión la temperatura y la presión dentro del molde, el recubrimiento autoadhesivo Backlack se activa de manera uniforme y completa. Las pilas de laminación logran una unión de interfaz completa al 100% con una capa de aislamiento intacta, eliminando fundamentalmente los microcortocircuitos entre laminaciones y suprimiendo eficazmente la pérdida de corrientes parásitas de alta frecuencia, adaptándose a escenarios operativos de motores de alta velocidad de más de 400 Hz.

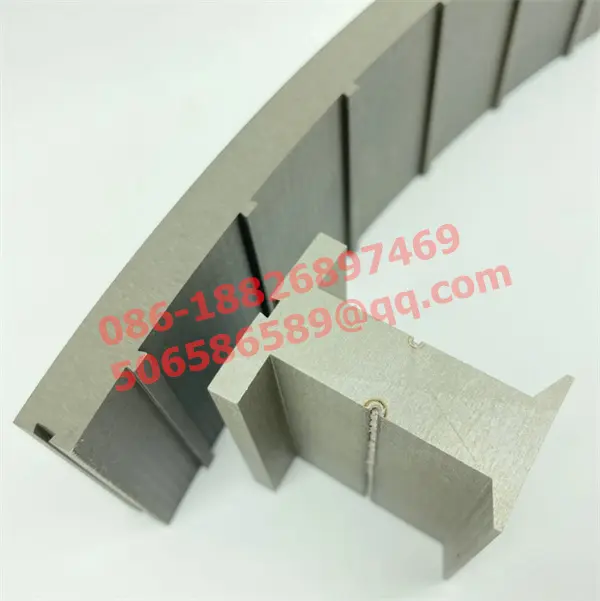

2. Cero estrés residual para maximizar el rendimiento magnético

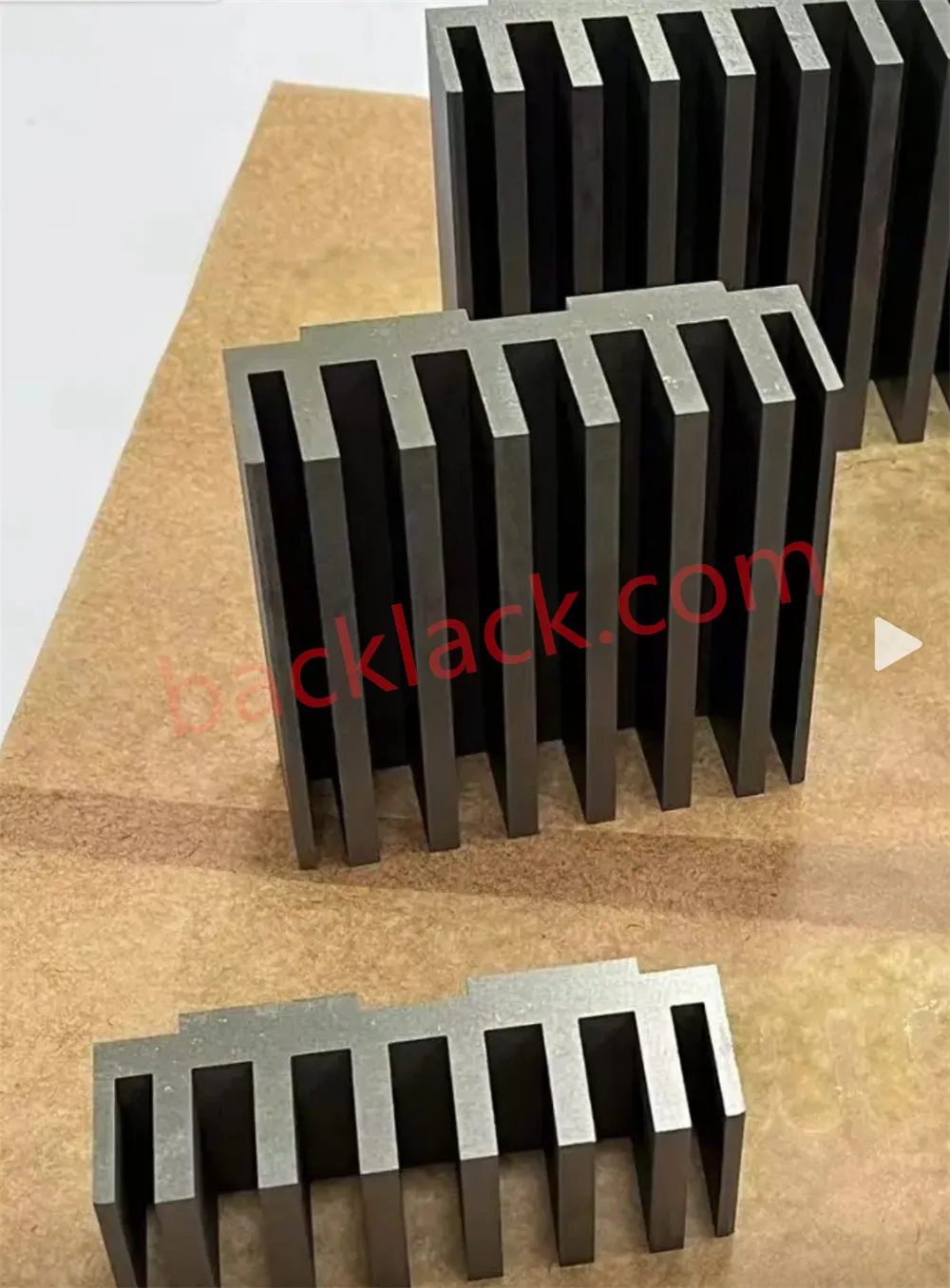

Durante todo el proceso no se genera extrusión mecánica por remachado ni zona de impacto térmico láser. La tensión residual interna del núcleo de hierro es cercana a cero, lo que preserva completamente la alta permeabilidad magnética original y las características de baja pérdida de las láminas de acero al silicio ultrafinas, desbloqueando la máxima densidad de potencia del motor.

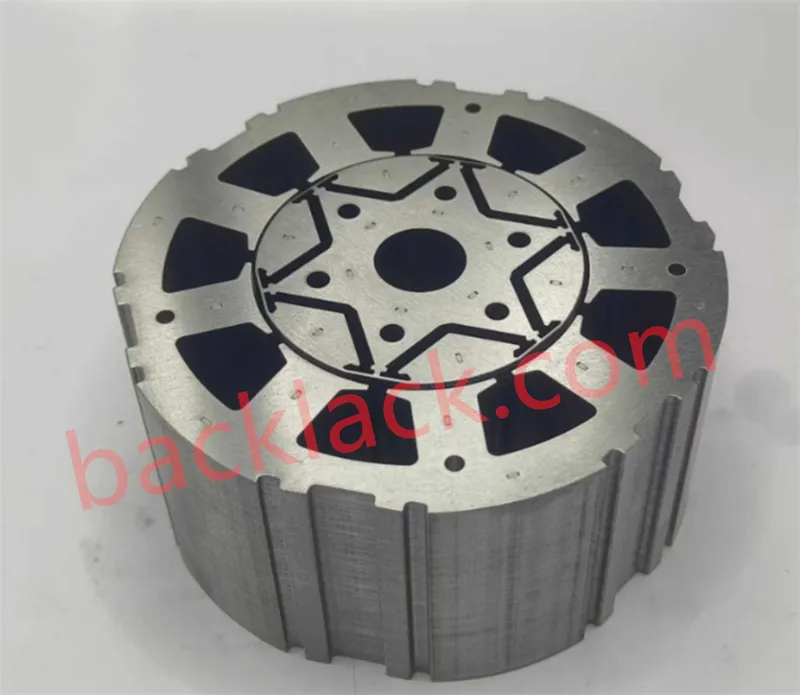

3. Estructura rígida integrada para un excelente rendimiento NVH

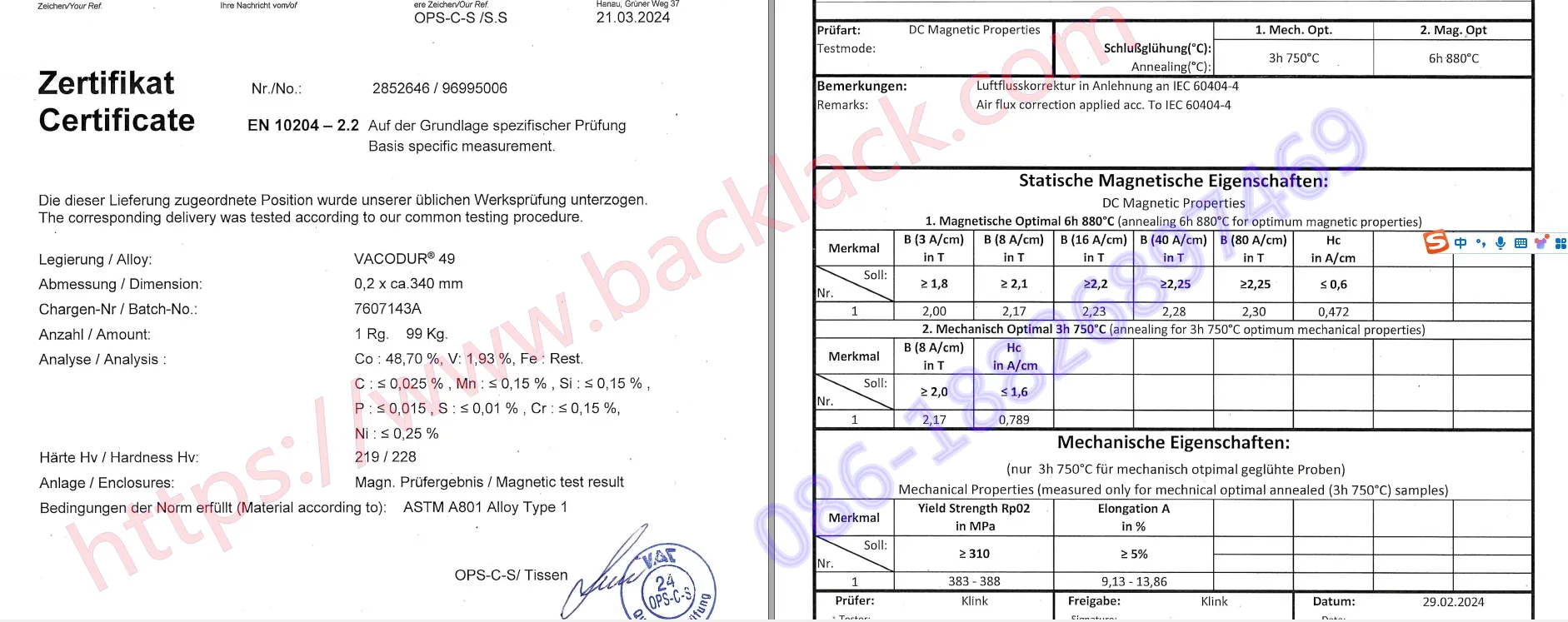

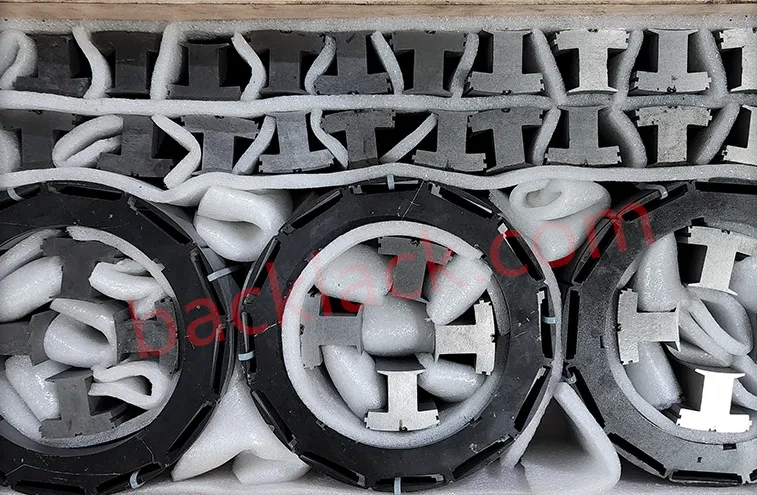

La resistencia al corte de la unión superficial alcanza los �12 MPa. El núcleo de hierro general forma una estructura rígida integrada altamente homogénea, que aumenta significativamente la frecuencia natural de la pila del estator, suprime eficazmente la vibración electromagnética y el ruido de alta frecuencia durante el funcionamiento a alta velocidad y optimiza en gran medida el rendimiento NVH del motor.

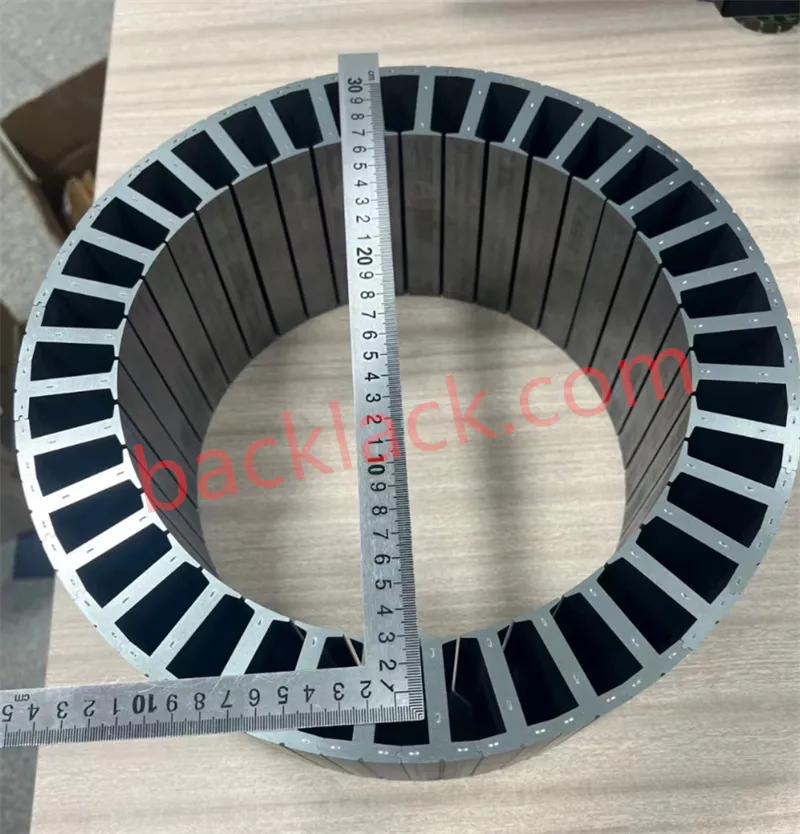

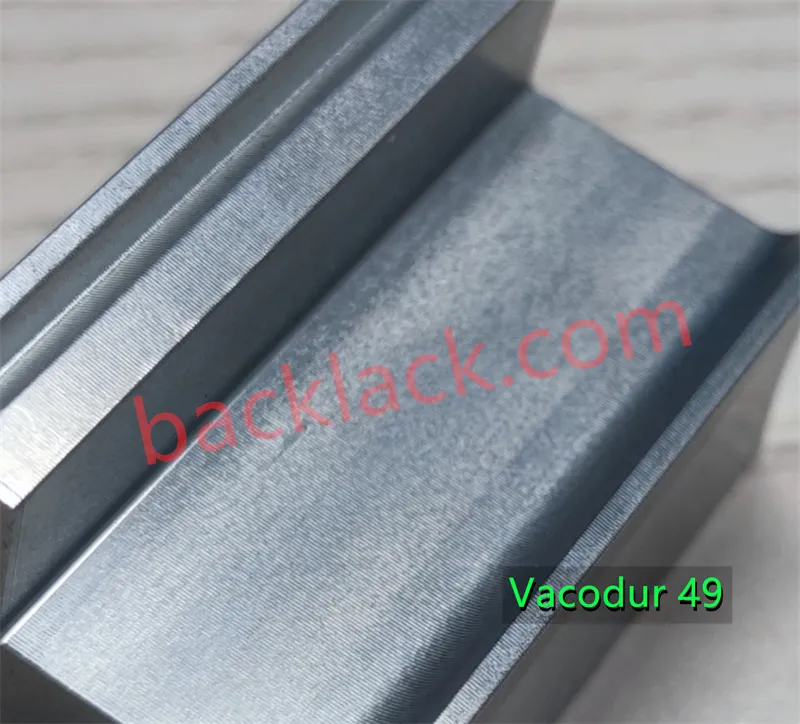

4. Compatibilidad perfecta con acero al silicio ultrafino de 0,1 mm a 0,2 mm
El proceso de moldeo integrado en matriz tiene una adaptabilidad ultra alta a láminas ultrafinas, lo que resuelve completamente los problemas de la industria de fácil deformación en el remachado y fácil perforación en la soldadura láser para laminaciones delgadas de acero al silicio de 0,1 mm/0,15 mm/0,2 mm, lo que respalda la miniaturización y la iteración de alta potencia de motores de nueva energía.
III. Beneficios de costos y fabricación: valor del ciclo de vida completo para adquisiciones
Al tiempo que mejora el rendimiento eléctrico, la tecnología In-Die Self-Bonding optimiza integralmente los procesos de producción, la tasa de rendimiento y el ciclo de entrega, brindando beneficios tangibles de reducción de costos y mejora de la eficiencia para la gestión de adquisiciones y producción.

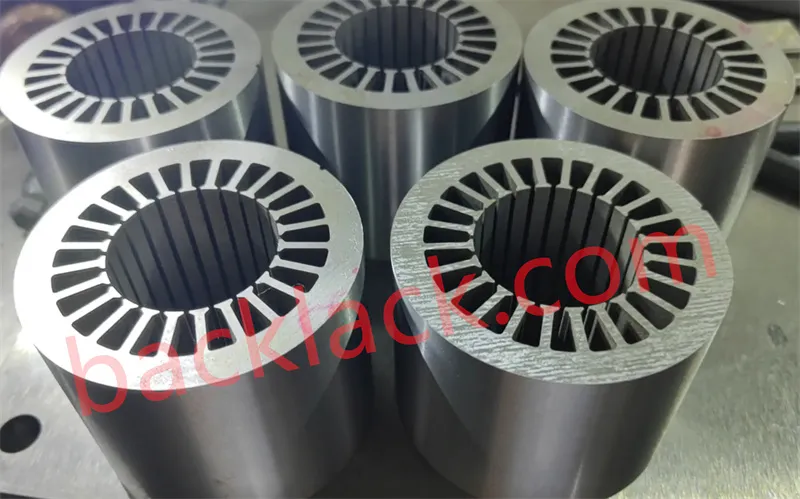

| Dimensión de evaluación | Clinchado Tradicional / Soldadura Láser | Postcurado tradicional fuera de línea | Tecnología de autoadhesión interna |
|---|---|---|---|
| Integridad del aislamiento | Daño parcial, pérdida grave por corrientes parásitas de alta frecuencia | Aislamiento completo | 100% intacto, excelente rendimiento de aislamiento |
| Estrés residual | Gran estrés mecánico/térmico | Estrés mínimo | Estrés residual casi nulo |
| Fuerza de unión y rigidez | Conexión puntual parcial, rigidez general deficiente | Unión de toda la superficie | Unión de alta resistencia en toda la superficie (resistencia al corte de �12 MPa) |
| Plazo de ejecución de producción | Ciclo corto pero rendimiento muy limitado | Procesos secundarios múltiples y extremadamente largos. | Moldeo en un solo paso, doble eficiencia de producción |
| Maquinabilidad de láminas ultrafinas (�0,2 mm) | Procesamiento difícil, alta tasa de desperdicio | Buen rendimiento de procesamiento | Adaptación perfecta, tasa de rendimiento ultraalta |
IV. ¿Por qué elegir la solución de autoadhesión interna de Youyou?
Como fabricante profesional centrado en la personalización del núcleo del motor de precisión, Youyou integra profundamente la investigación y el desarrollo de moldes de precisión, las características de los materiales electromagnéticos y la termodinámica del procesamiento, brindando soluciones de producción en masa estandarizadas y personalizadas para clientes de motores de alta gama.
- Sistema independiente de control de temperatura en el troquel de investigación y desarrollo: el módulo de control de presión térmica en el troquel de desarrollo propio logra un control de precisión de presión a nivel de micras y control de temperatura a nivel de milisegundos, lo que garantiza que cada laminación de acero al silicio alcance el estado óptimo de activación del recubrimiento y una calidad de unión constante.

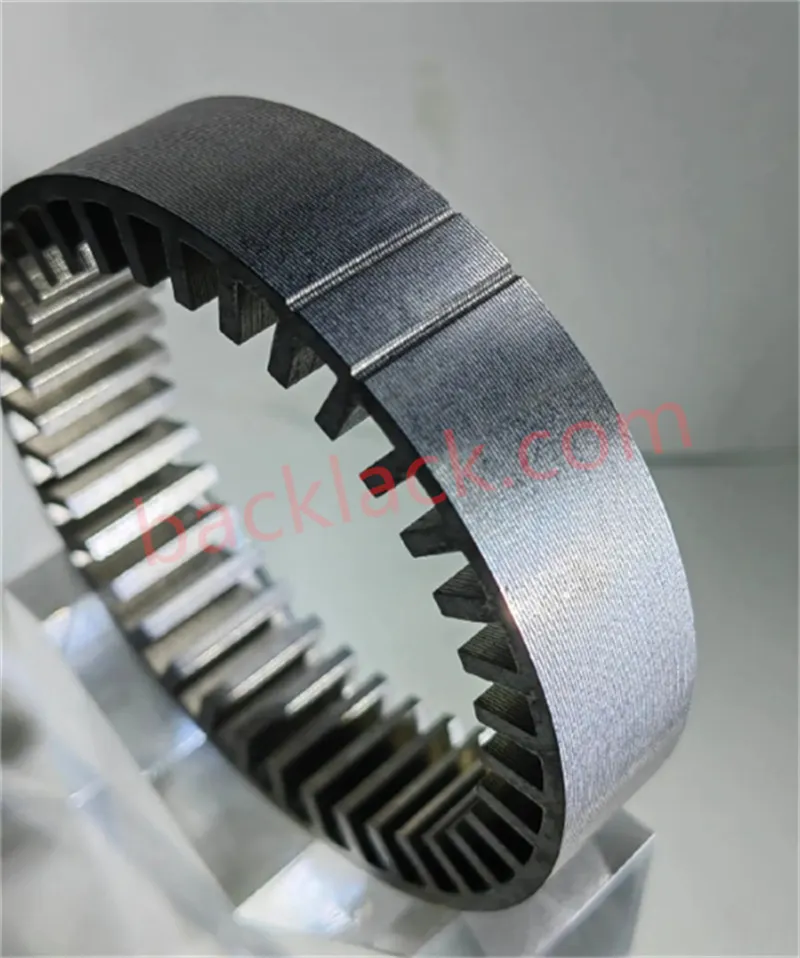

- Amplia experiencia en aplicaciones de materiales avanzados: Competente en el procesamiento de diversos materiales convencionales de acero al silicio con revestimiento autoadhesivo (incluidos 23ZDKH85, especificaciones ultrafinas de 0,1 mm/0,15 mm/0,2 mm) para satisfacer las necesidades personalizadas de investigación y desarrollo y producción de vehículos de nueva energía, automatización industrial y motores aeroespaciales.

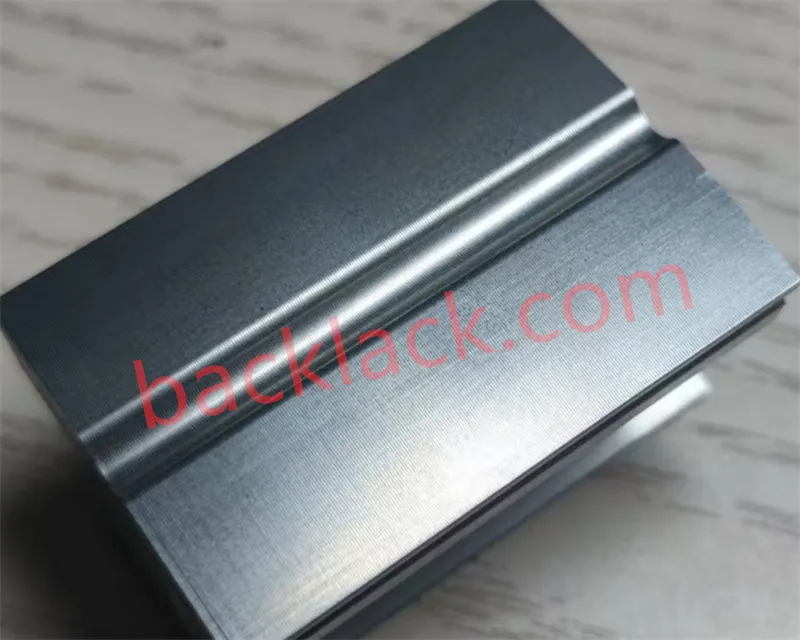

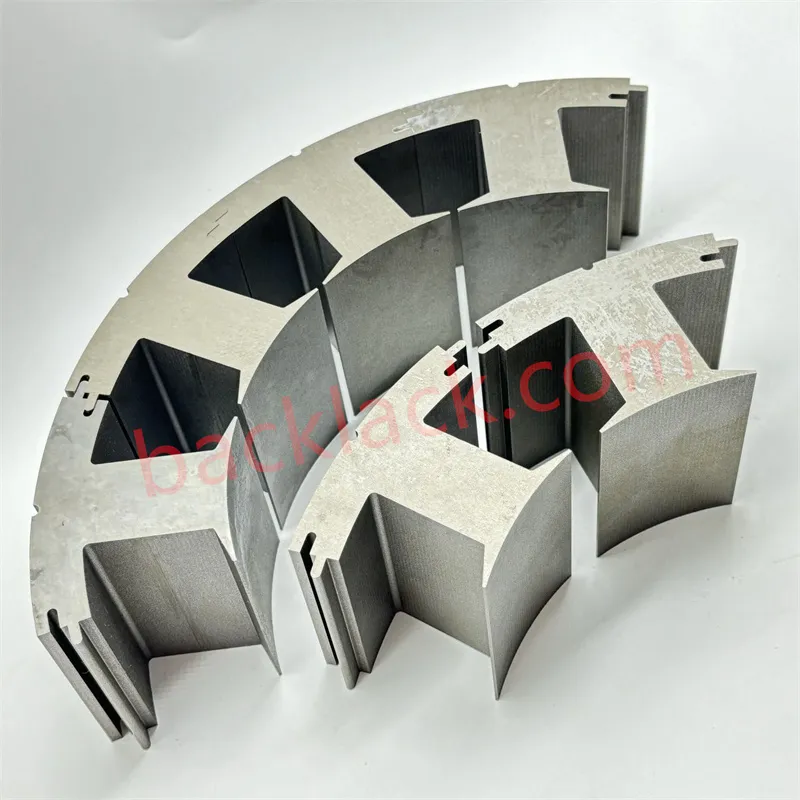

- Soporte técnico de DFM de proceso completo: proporcione evaluación de la capacidad de fabricación de DFM en las primeras etapas, sugerencias de optimización estructural, creación rápida de prototipos y servicios de acoplamiento de producción en masa sin interrupciones para ayudar a los clientes a acortar los ciclos de iteración de productos y reducir los costos de prueba y error.
Acerca de la empresa Youyou
La tecnología In-Die Self-Bonding no es solo una mejora fundamental del rendimiento electromagnético del motor, sino también un camino técnico clave para que las empresas logren una competencia diferenciada, una reducción de costos de todo el ciclo de vida y una mejora de la calidad en la fabricación de motores de alta densidad y alta frecuencia.
¿Listo para actualizar su solución de núcleo de motor de próxima generación?
¡Póngase en contacto con nuestro equipo técnico profesional para obtener evaluación de diseño DFM y soporte de muestreo de prototipos gratuitos!
