Почему высококачественные двигатели должны выйти за рамки традиционной кремниевой стали
В настоящее время в 95% двигателей потребительского и промышленного класса, представленных на рынке, в качестве подложек сердечника используются листы кремниевой стали толщиной 0,2 мм или 0,35 мм. Несмотря на то, что они экономически эффективны для стандартных условий эксплуатации, они имеют три критических недостатка в высокочастотных, высоконасыщенных и легких приложениях:
- Потолок с низким магнитным насыщением: Обычная высококачественная кремниевая сталь имеет плотность потока насыщения всего 1,5 Тл ~ 1,8 Тл. При тяжелых нагрузках или сверхвысоких скоростях магнитное насыщение происходит быстро, ограничивая выходную мощность и предотвращая устойчивую передачу высокого крутящего момента.
- Ограниченная плотность мощности: Традиционные методы увеличения тяги и крутящего момента двигателя основаны на увеличении объема сердечника или толщины пакета. Это прямо противоречит требованиям передовых приложений к небольшому весу и компактным размерам.
- Повышенные потери в сердечнике на высоких частотах: На рабочих частотах выше 1 кГц даже ультратонкая кремниевая сталь испытывает значительные потери на вихревые токи, что приводит к сильному перегреву и серьезному снижению мощности в течение длительных периодов агрессивной эксплуатации.
Внедрение сплава кобальт-железо VACODUR 49 устраняет эти ограничения на уровне материала.

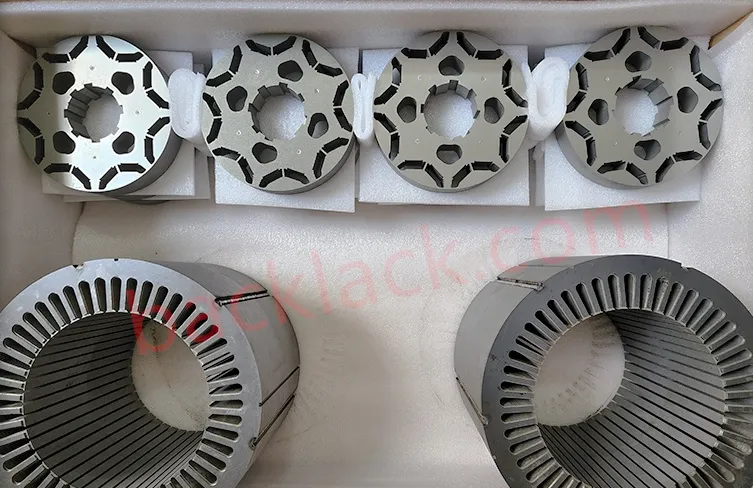

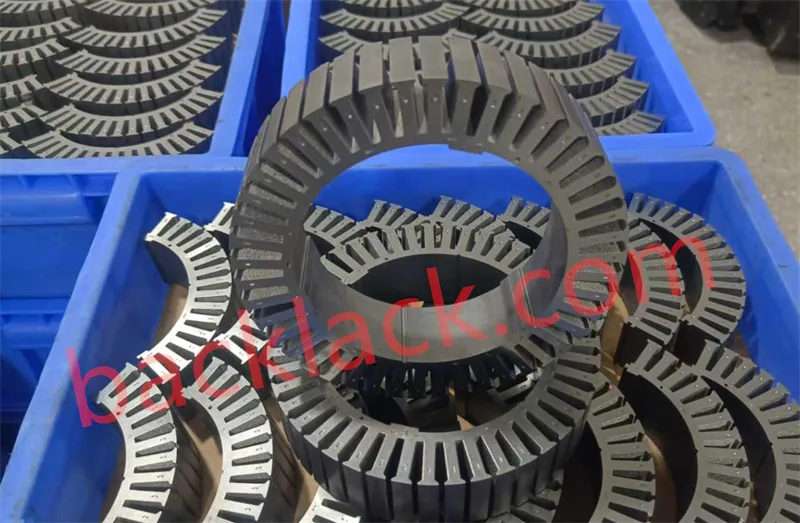

Преодоление узких мест в цепочке поставок. Чтобы исключить длительные сроки поставки материалов и задержки прототипов для групп исследований и разработок, наш завод поддерживает постоянный обширный запас ультратонкой электротехнической стали Vacodur 49 и JFE 10JNEX900. Мы обеспечиваем мгновенную поддержку при отборе проб, быстрых итерациях и массовом производстве, не дожидаясь графиков поставок материалов за границу.
Свойства сердечника VACODUR 49: идеальное магнитно-мягкое решение
VACODUR 49 — это высококачественный магнитомягкий сплав кобальта и железа от немецкой VAC, содержащий оптимальную смесь 49% кобальта и 2% ванадия. Он считается одним из самых эффективных коммерческих магнитомягких материалов для экстремальных конструкций двигателей.
Сверхвысокая плотность потока насыщения исключает перекрытие
VACODUR 49 обеспечивает беспрецедентную плотность потока насыщения 2,2 Тл ~ 2,35 Тл, что значительно превышает пределы возможностей электротехнической стали высшего качества. Более высокая плотность потока означает, что при том же объеме сердечника двигатель может выдерживать значительно более сильные магнитные поля, что приводит к увеличению крутящего момента и тяги. Он не подвержен катастрофическому снижению мощности в условиях высокой нагрузки и высоких частот.
Регулируемая механическая прочность для комплексной обработки статора и ротора

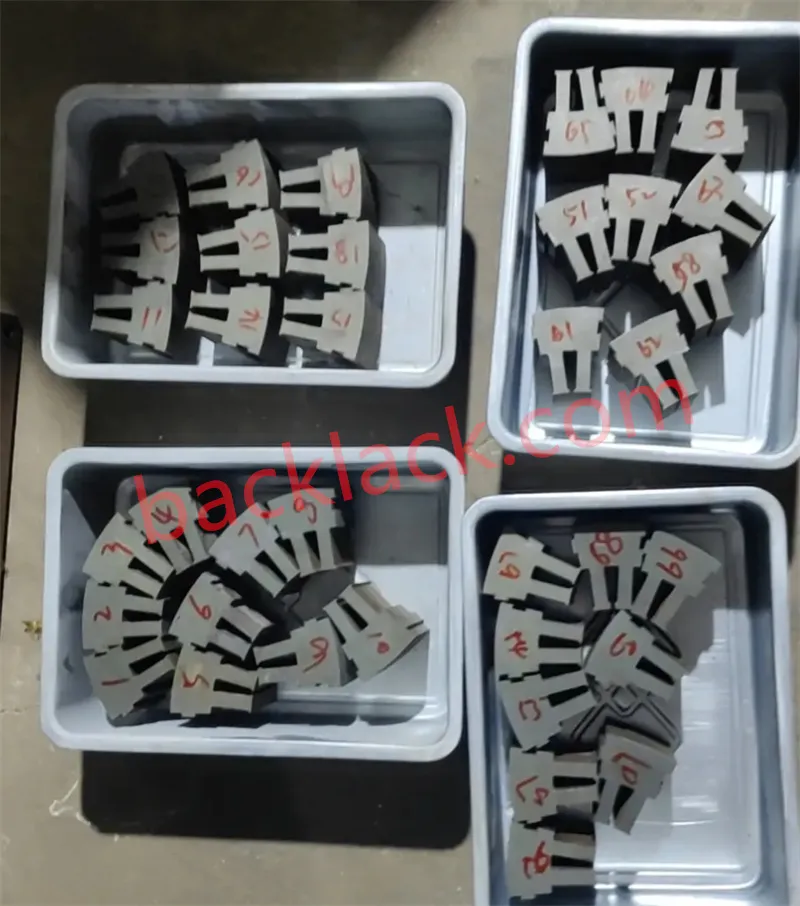

Основным производственным преимуществом этого материала является то, что его предел текучести можно точно регулировать в широком диапазоне от 210 до 400 МПа посредством вакуумного отжига. Это позволяет нам штамповать заготовки статора и ротора из одной и той же партии ленты Co-Fe, а затем применять дифференцированную термическую обработку для достижения оптимальной магнитной проницаемости статора и максимального механического предела текучести для высокоскоростного ротора.
Низкая коэрцитивность и минимальные потери на высоких частотах

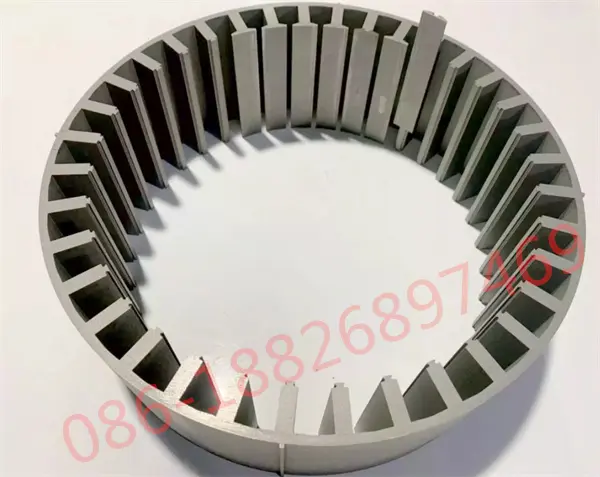

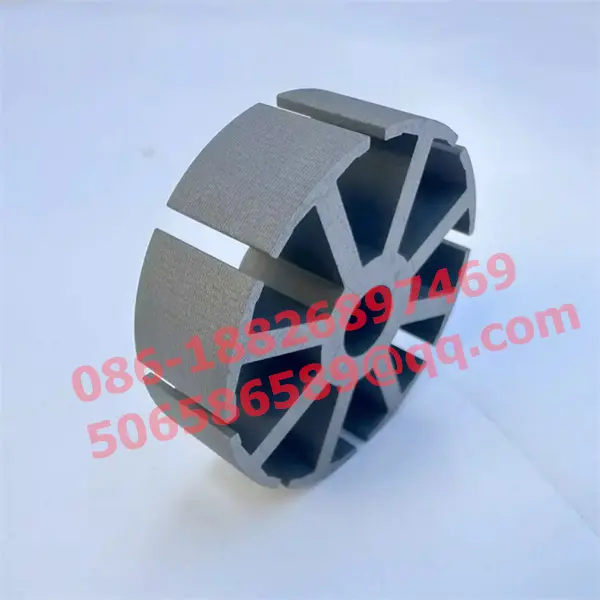

По сравнению с обычной кремнистой сталью, сплавы VAC Co-Fe обладают более низкой коэрцитивной силой, что резко минимизирует потери на гистерезис. В сочетании со сверхтонкой подложкой толщиной 0,1–0,2 мм потери на вихревые токи и гистерезис существенно оптимизированы, что позволяет сохранять температурные профили двигателя на значительно низком уровне во время интенсивной, длительной работы на высоких скоростях.
Чрезвычайная легкость и высокая интеграция
Благодаря высокому магнитному насыщению сердечник из Co-Fe может уменьшить объем и вес сердечника двигателя на 20–30 % по сравнению с традиционной кремниевой сталью, сохраняя при этом идентичную мощность и тягу. Это идеально соответствует строгим ограничениям по весу eVTOL и микромедицинских хирургических установок.
Передовая технология ламинирования: раскрытие 100% потенциала материала
В производстве высококачественных сердечников материалы премиум-класса требуют первоклассной обработки; в противном случае теоретические преимущества сплава будут полностью сведены на нет производственным напряжением. Учитывая высокую чувствительность к нагрузкам и сложную формуемость Vacodur 49, наша фабрика полностью заменяет устаревшие методы соединения (клепки) и сварки современными самоклеящимися ламинатами Backlack + индивидуальным вакуумным отжигом.
-

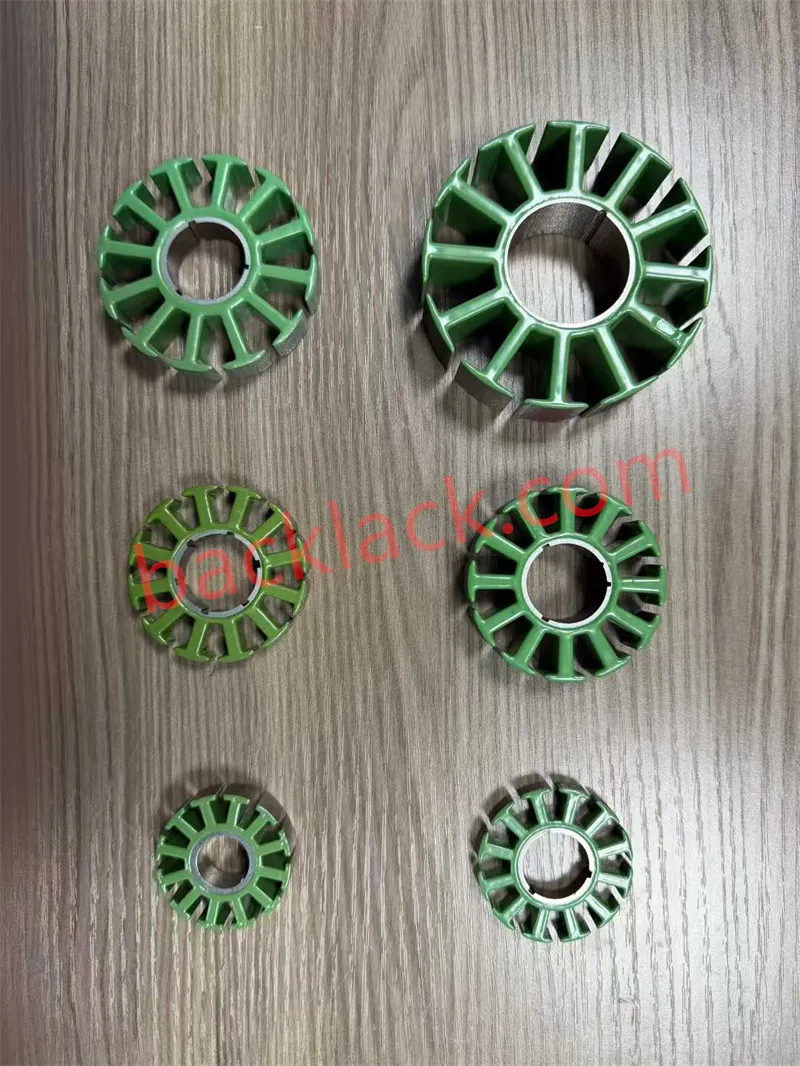

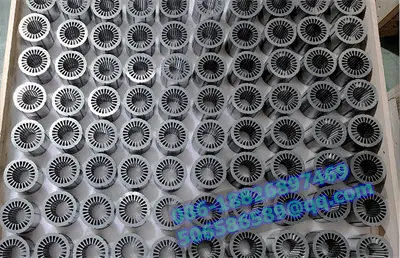

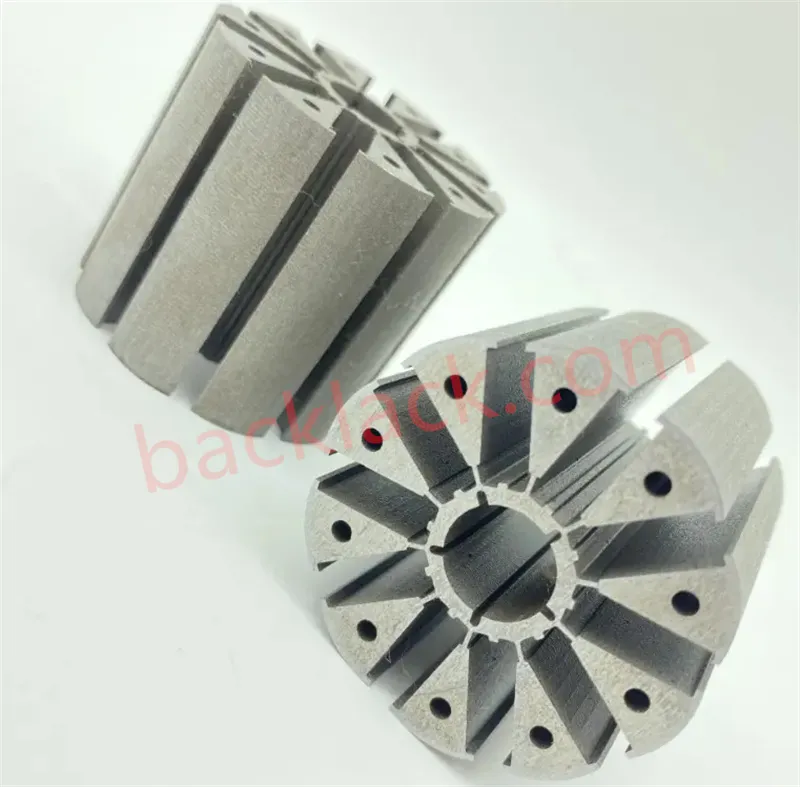

Самоклеящаяся пленка без заклепок для шорт с нулевым вихревым током

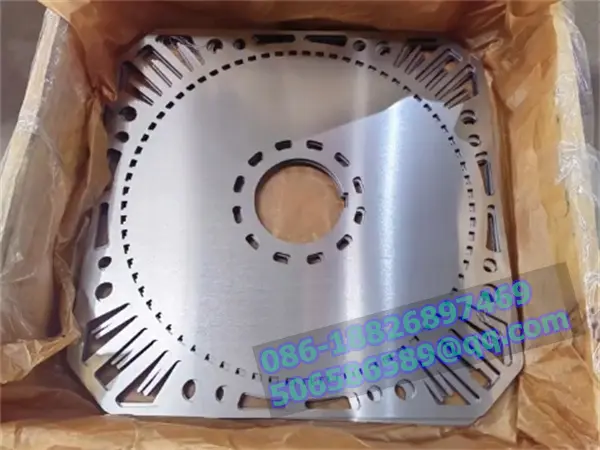

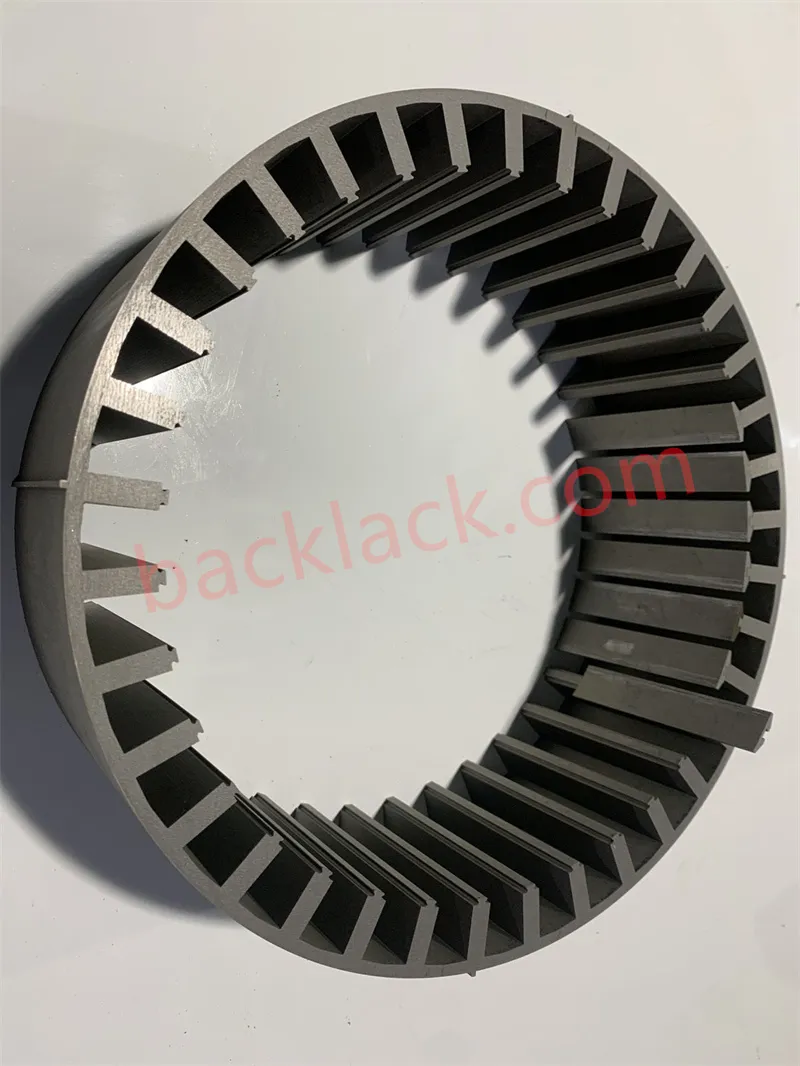

Традиционная клепка или сварка прорывают сверхтонкий слой изоляции, создавая локальные короткие замыкания, которые приводят к сильному высокочастотному нагреву вихревыми токами. Наш специализированный процесс отверждения Backlack гарантирует отсутствие точек клепки, отсутствие повреждений сварных швов и отсутствие физических деформаций, поддерживая стабильный коэффициент накопления 0,95+. Это обеспечивает полную жесткость конструкции и предотвращает высокоскоростной резонанс, обеспечивая при этом 100% межламинарную изоляцию.
-

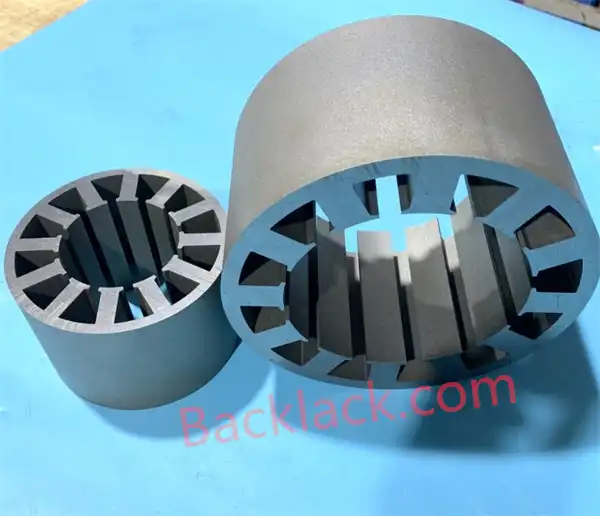

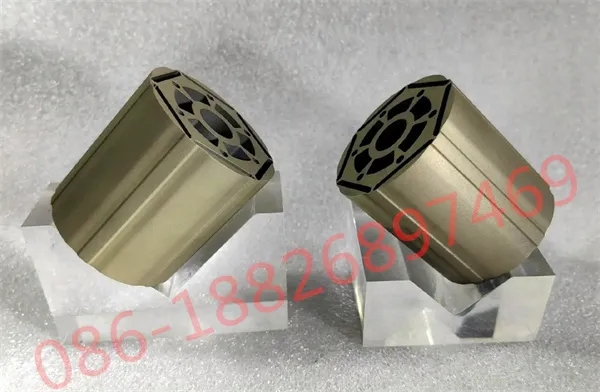

Индивидуальный вакуумный отжиг открывает магнитные пики
Магнитные свойства сплавов Co-Fe сильно зависят от термообработки после штамповки. На нашем заводе имеется специальная линия вакуумного отжига, которая точно адаптирует температурные профили к условиям эксплуатации вашего двигателя (например, высокочастотные гонки, полеты в тяжелых условиях, аэрокосмическая промышленность). Это полностью исключает остаточные напряжения, вызванные штамповкой, и гарантирует превосходную магнитную однородность от партии к партии.
-
Прецизионный формирователь микронного уровня для сложных нестандартных топологий

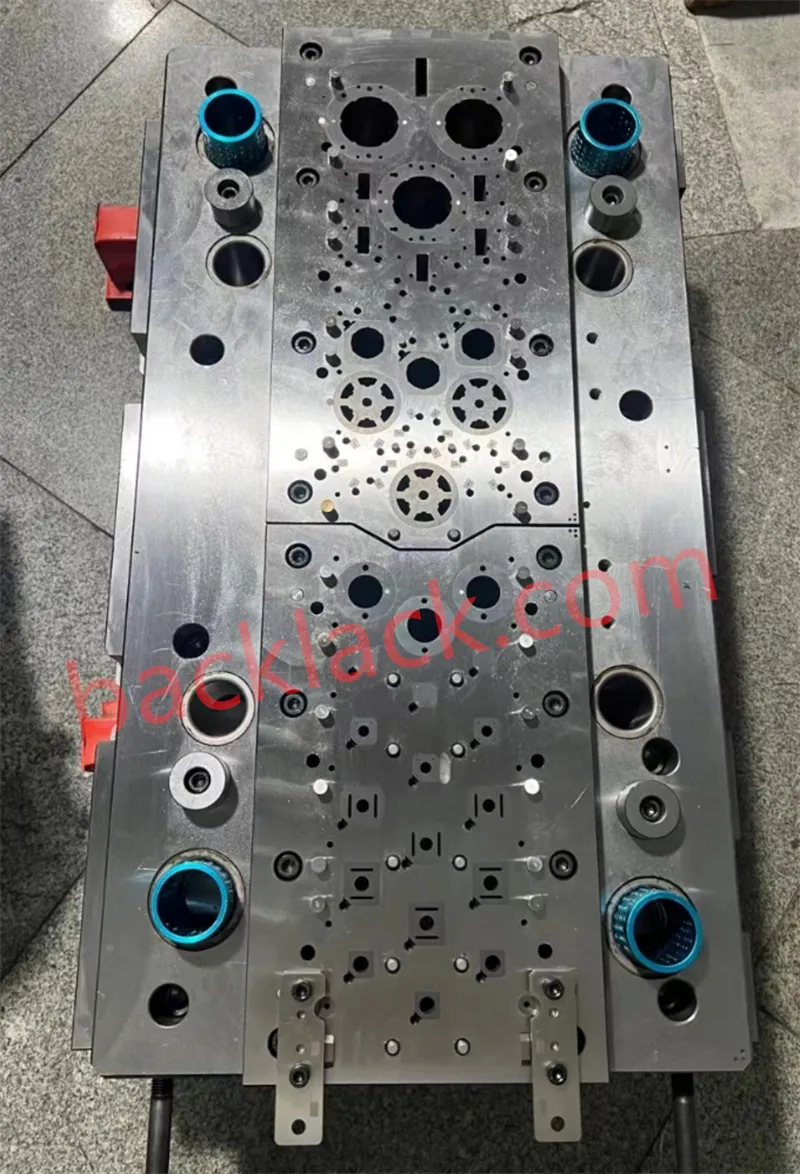

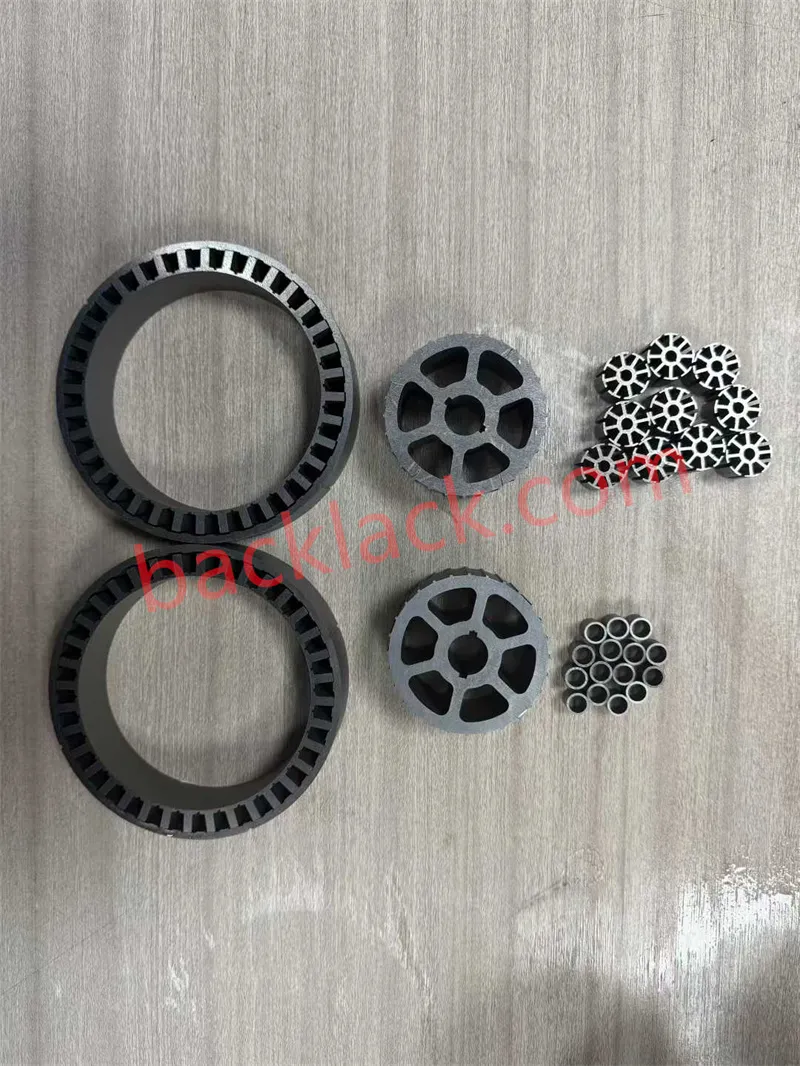

Чтобы удовлетворить потребности нестандартных, миниатюрных и сверхточных топологий двигателей, мы предлагаем двухдорожечный процесс с использованием **гибкой лазерной резки без форм** и **высокоточной штамповки матрицы из вольфрамовой стали**. Нестандартная геометрия щелевого полюса, сверхузкие сегменты моста и переменная высота штабелирования строго контролируются в пределах допусков на размеры ±0,01 мм, что обеспечивает быстрое прототипирование и стабильное массовое производство.
Сферы применения: где ядра Co-Fe превосходят производительность
Сочетая магнитомягкие сплавы высшего качества с ультратонкой связкой Backlack, мы предоставляем высокопроизводительные решения для высокопороговых применений:
| Область применения | Основные болевые точки | Материал Co-Fe + прорыв в области люфта |
|---|---|---|

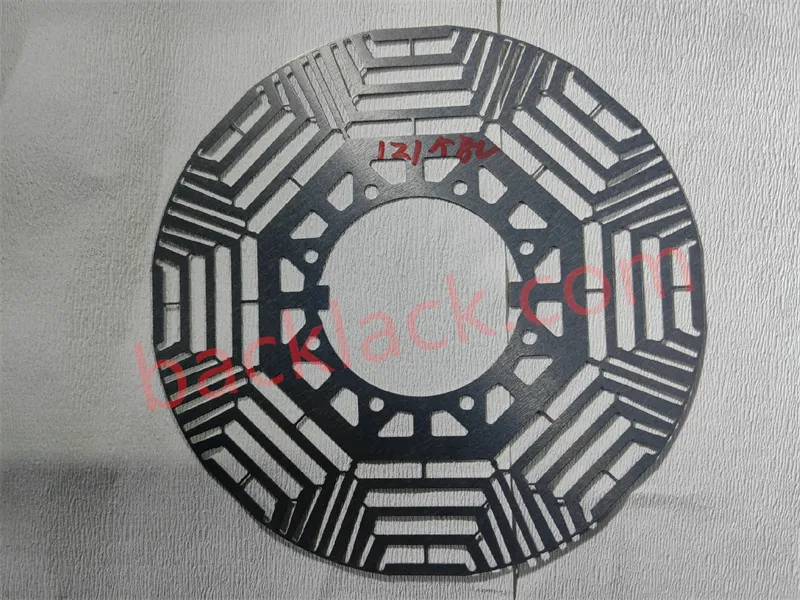

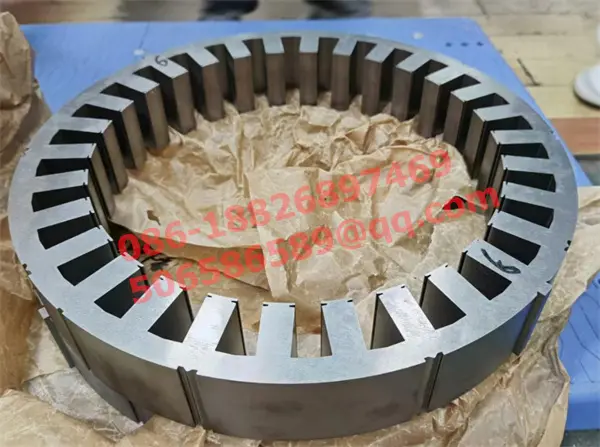

| Аэрокосмическая и оборонная промышленность | Экстремальные температурные диапазоны, сильные вибрации, высокие требования к надежности. | Обеспечивает высокостабильные и отказоустойчивые силовые сердечники для бортовых серводвигателей и спутниковых реактивных колес в суровых условиях окружающей среды. |

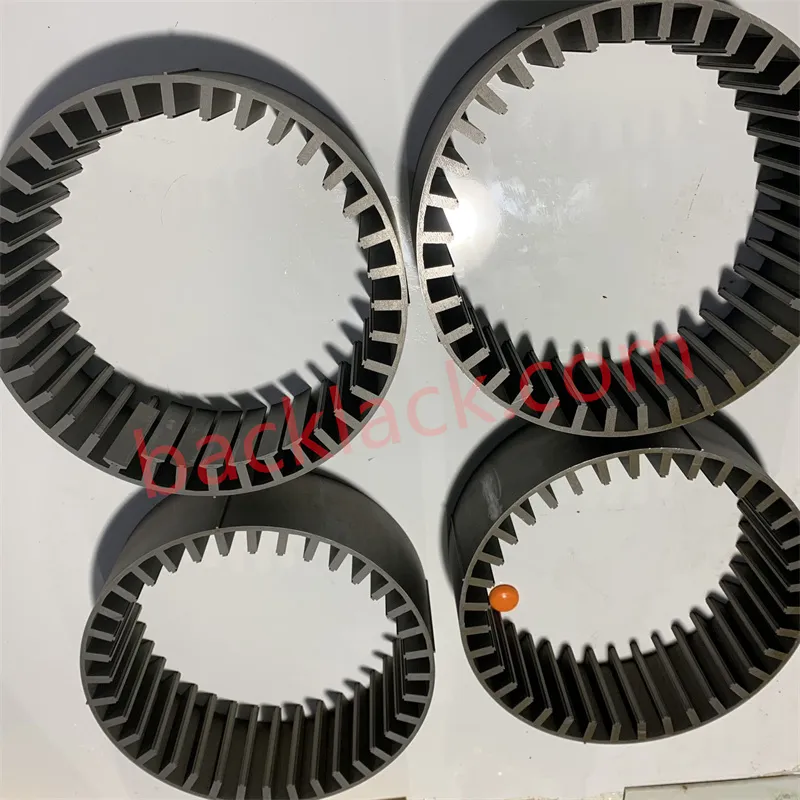

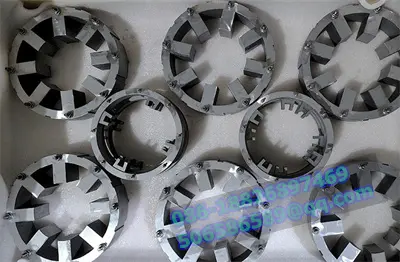

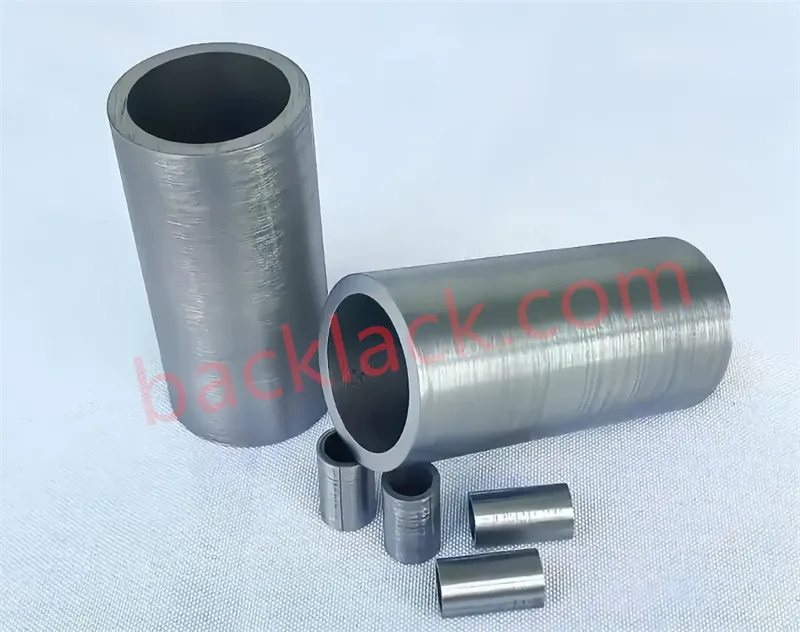

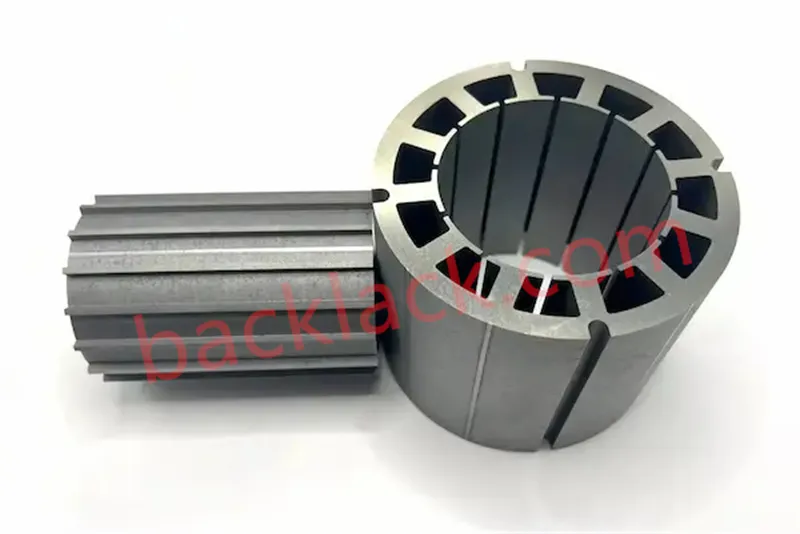

| eVTOL и тяжелые БПЛА | Ограничения по аккумулятору, ограничения полезной нагрузки, серьезные проблемы с отводом тепла от двигателя. | Использует Vacodur 49 для снижения веса на 30% и уменьшения тепловой нагрузки, что напрямую увеличивает удельную мощность самолета и дальность полета. |

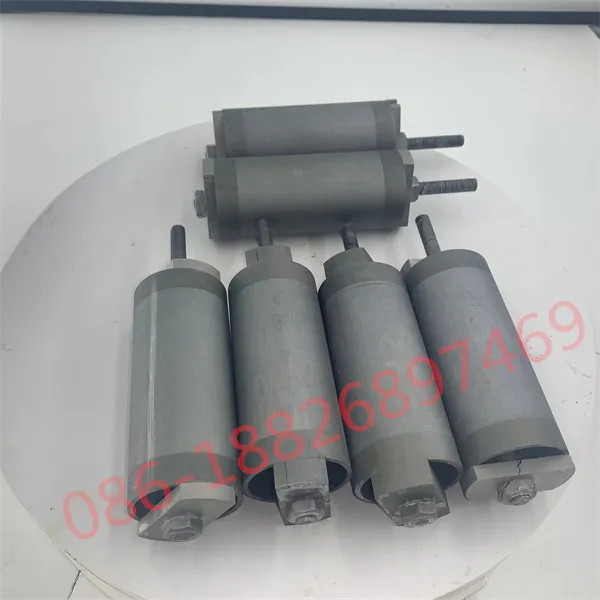

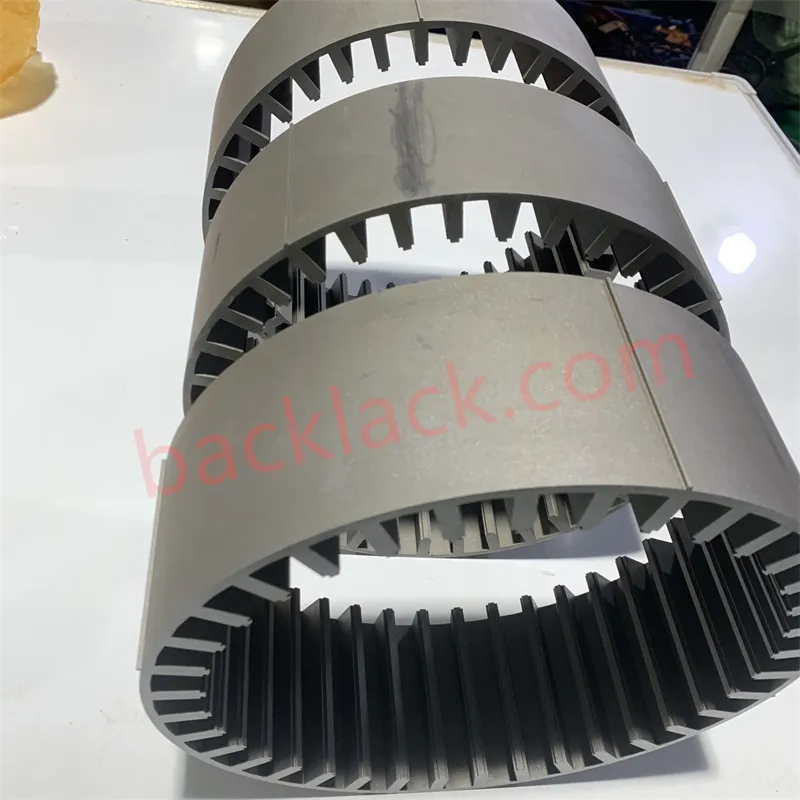

| Прецизионная медицинская робототехника | Чрезвычайно ограниченное пространство для установки, требующее мгновенного динамического отклика и нулевого джиттера. | Приводы микрохирургических роботов обладают высокой импульсной мощностью насыщения и магнитным откликом микросекундного уровня благодаря соединению толщиной 0,1 мм, что обеспечивает плавную и плавную работу без заеданий. |

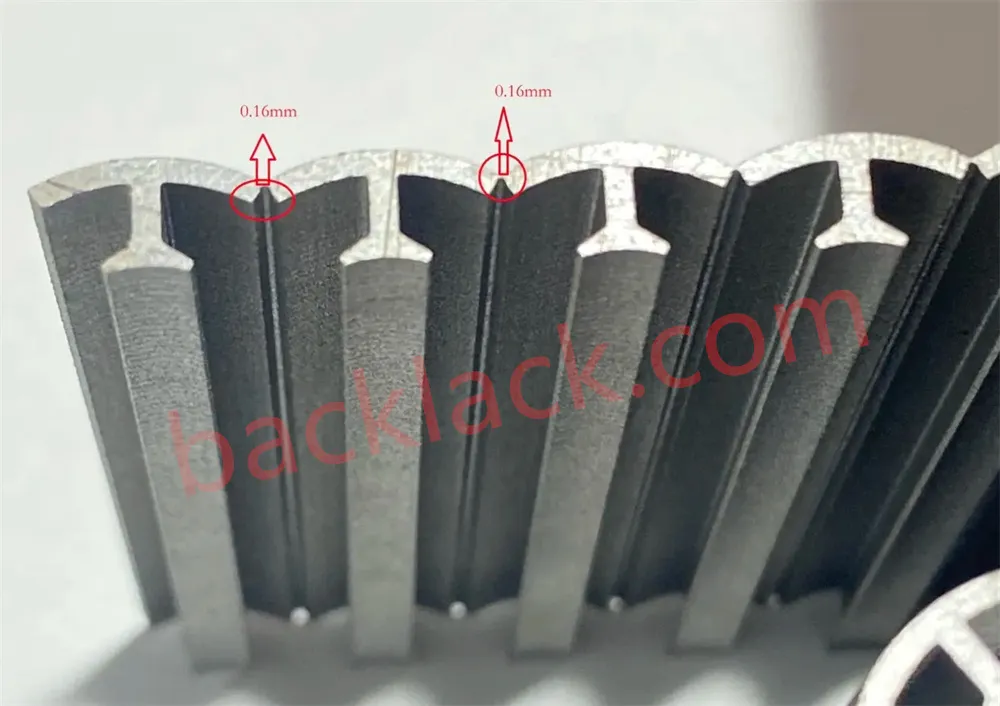

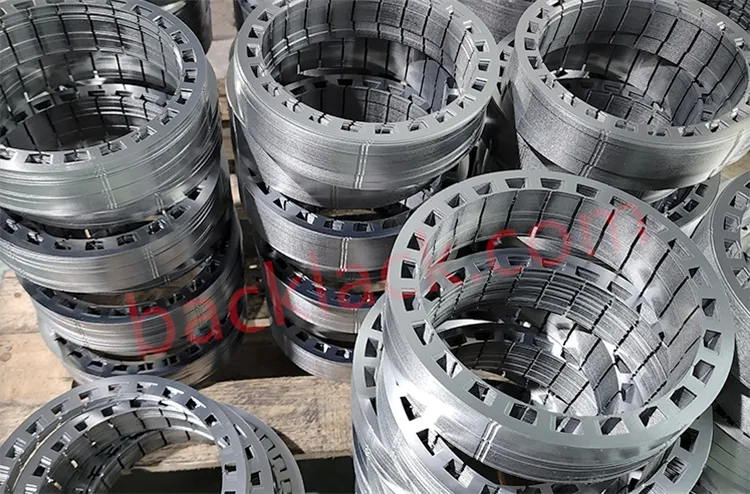

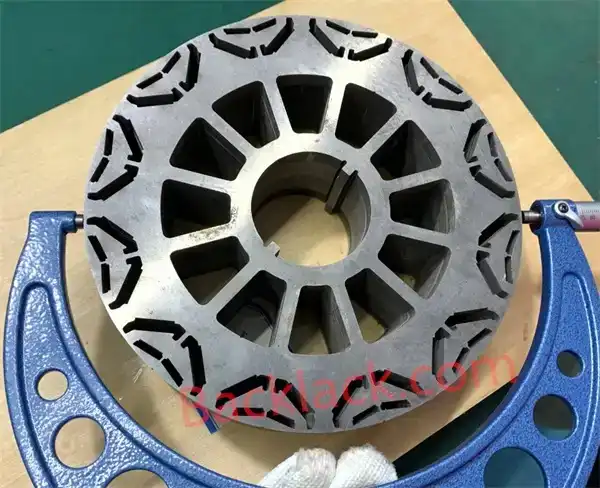

| Полупроводники и промышленное оборудование | Требования сверхвысокой частотной эффективности, строгие температурные ограничения в чистых помещениях. | Высокоскоростные шпиндели с ЧПУ и 12-дюймовые двигатели для обработки пластин работают с практически нулевым выделением тепла и нулевым риском расслоения сердцевины, обеспечивая точную температуру в камере. |

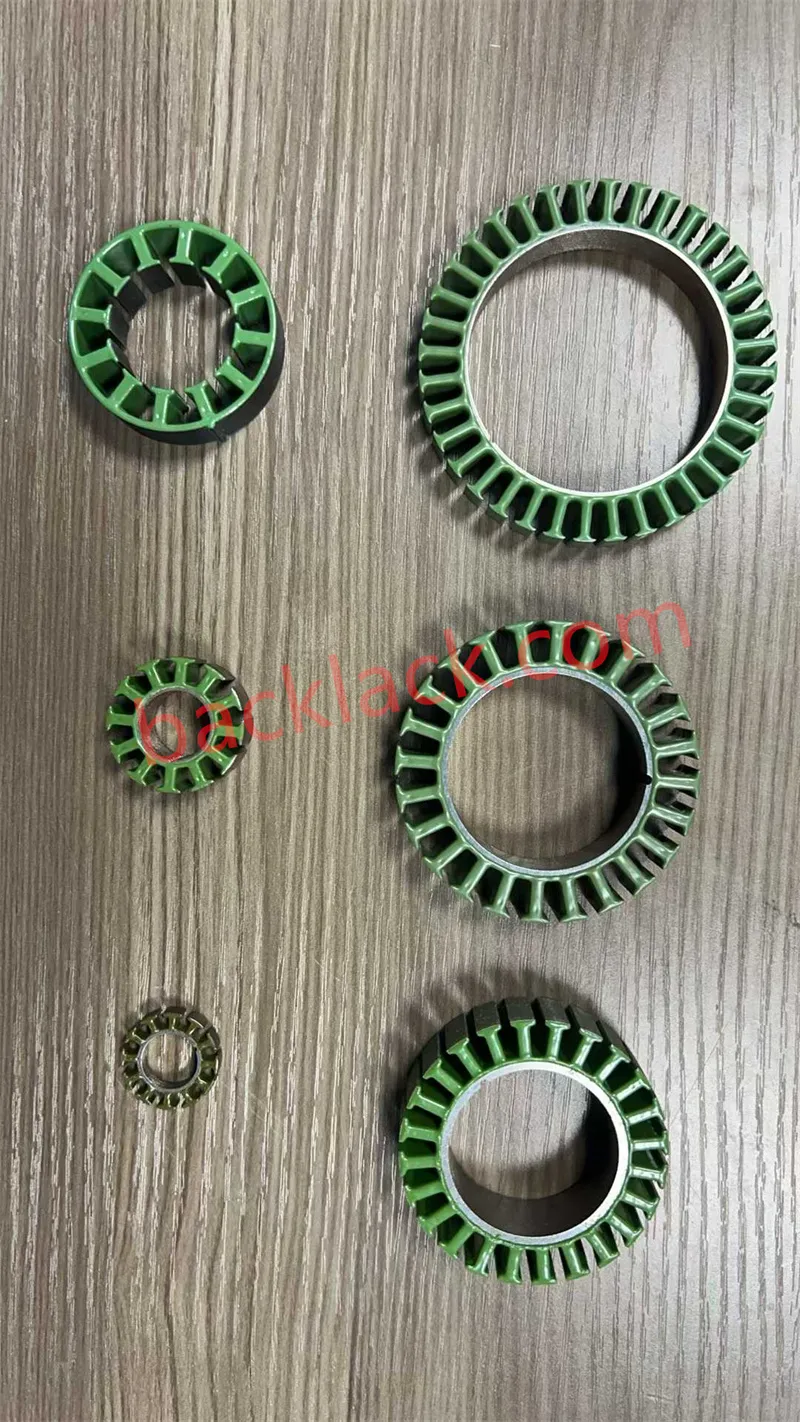

| Профессиональные гоночные дроны FPV | Перегрев при экстремальных циклах дроссельной заслонки, потеря крутящего момента в середине гонки. | Обеспечивает нулевое магнитное насыщение и линейный отклик дроссельной заслонки, обеспечивая взрывное ускорение и максимальную устойчивость при агрессивных маневрах. |

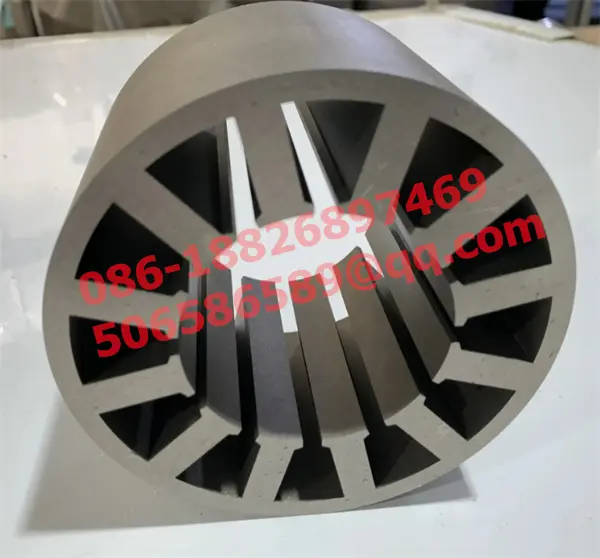

Универсальная фабрика: от сырья до готового ядра
Являясь одним из избранных производителей с налаженными возможностями массового производства ядер Vacodur 49, компания Youyou предлагает полностью интегрированную собственную систему производства с замкнутым циклом:
Вывод: Основным конкурентным преимуществом являются материалы и процессы.
На рынке двигателей высокого класса конкуренция развивается за пределами поверхностной оптимизации обмоток или магнитов; он сошелся к основному материаловедению и точной микрообработке. Обычная кремниевая сталь в сочетании со стандартным соединением достигла своего физического предела. Премиальные кобальт-железные сплавы VAC компании **Youyou Company** и передовая технология самосклеивания Backlack предоставляют решающий ключ к преодолению этих барьеров производительности и созданию четкой дифференциации продукции.
Если вы разрабатываете или модернизируете высокоскоростные двигатели нового поколения и хотите решить проблему термической деградации, высокоскоростной вибрации или дефицита соотношения мощности к весу, свяжитесь с нашей командой инженеров сегодня для бесплатного рассмотрения конструкции, технической оценки и быстрого тестирования прототипа!
