Στην αδιάκοπη επιδίωξη υψηλότερης πυκνότητας ισχύος, ακραίων στροφών και ανώτερης απόδοσης NVH (Θόρυβος, Δόνηση και Σκληρότητα) για ηλεκτρικούς κινητήρες επόμενης γενιάς, η κατασκευή στοίβας πλαστικοποίησης υφίσταται μια βαθιά αλλαγή παραδείγματος.
Για δεκαετίες, η μηχανική αλληλασφάλιση, η συγκόλληση με λέιζερ και το πριτσίνωμα χρησίμευαν ως πρωταρχικές μέθοδοι για τη στερέωση ελασμάτων στάτορα και ρότορα. Ωστόσο, καθώς οι τάσεις υπέρ-αραίωσης του ηλεκτρικού χάλυβα ωθούν τα πάχη σε μικροεπίπεδα (0,1 mm έως 0,2 mm), οι παραδοσιακές μέθοδοι ξυλουργικής έχουν χτυπήσει σοβαρό τεχνολογικό εμπόδιο, εισάγοντας απώλειες τάσης ακμών, βραχυκυκλώματα μεταξύ των ελασμάτων και δομική παραμόρφωση.
Η τεχνολογία αυτοσυγκόλλησης σε καλούπι (Backlack) ενσωματώνει τη χημική διασταύρωση απευθείας στη διαδικασία σφράγισης ακριβείας. Αντικαθιστώντας πλήρως τα φυσικά ξυλουργεία, ανοίγει ένα εντελώς νέο μηχανολογικό μονοπάτι για την κατασκευή κινητήρων υψηλής απόδοσης.
I. Οι δομικοί περιορισμοί των συμβατικών μεθόδων στοίβαξης
Υπό τη λειτουργία του κινητήρα υψηλής συχνότητας, ακόμη και η μικροσκοπική φυσική βλάβη ή η συγκέντρωση στρες μεταφράζεται άμεσα σε μαγνητική απώλεια και ακουστικό θόρυβο:

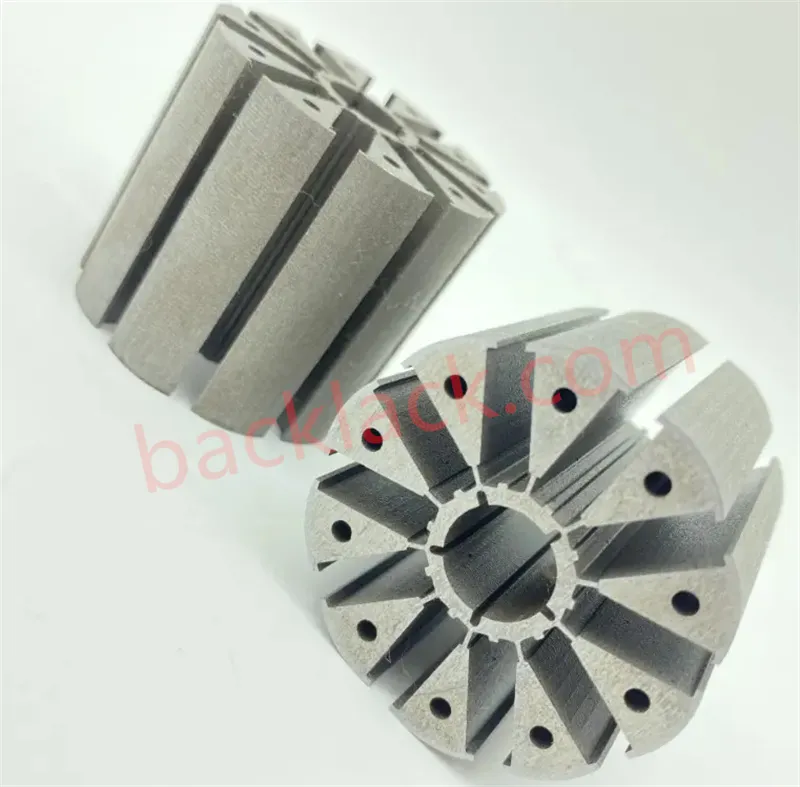

- Συμπλοκή / Πριτσίνωμα: Η εντοπισμένη μηχανική παραμόρφωση σπάει το οργανικό στρώμα μόνωσης στην επιφάνεια του χάλυβα, δημιουργώντας βρόχους βραχυκυκλώματος που αυξάνουν δραματικά τις Απώλειες Δινορεύματος. Σε εξαιρετικά λεπτές ελασματοποιήσεις, προκαλεί επίσης συχνά γρέζια και παραμόρφωση των άκρων.
- Συγκόλληση με λέιζερ: Η ζώνη που επηρεάζεται από τη θερμότητα (HAZ) κατά μήκος της γραμμής συγκόλλησης απελευθερώνει υπολειπόμενη θερμική τάση, προκαλώντας τοπική υποβάθμιση της μαγνητικής διαπερατότητας και διαρροή αδέσποτης ροής.
- Συμβατική ωρίμανση φούρνου (Off-line Backlack): Ενώ αποφεύγει τη φυσική ζημιά, το ψήσιμο εκτός σύνδεσης σε φούρνο απαιτεί μεγάλους χρόνους κύκλου (δεκάδες λεπτά έως ώρες) και συχνά υποφέρει από επίπεδη παραμόρφωση που προκαλείται από ανομοιόμορφη ανακούφιση από τη θερμική καταπόνηση κατά την ψύξη.
II. Δυναμική διαδικασίας αυτοσυγκόλλησης ωρίμανσης σε καλούπι
Η σκλήρυνση στο καλούπι ενσωματώνει τη φυσική διαδικασία διασύνδεσης των αυτοσυγκολλητικών επιστρώσεων απευθείας μέσα σε μήτρες σφράγισης υψηλής ακρίβειας και υψηλής ταχύτητας.
│
▼
[High-Speed Stamping & In-Mold Precision Alignment]
│
▼
[In-Mold Temperature & Pressure Control (Seconds-Level Curing)]
│
▼
[Finished Output (High-Precision, Zero-Stress Core)]
Βασικά Τεχνικά Στοιχεία:
- Προεπικαλυμμένο στρώμα ρητίνης: Οι ηλεκτρικές λωρίδες χάλυβα προεπικαλύπτονται ομοιόμορφα με ένα λεπτό (2 ~ 3 �m) στρώμα ρητίνης θερμοσκληρυνόμενης (κατάσταση B-Stage).
- In-Mold Thermal & Έλεγχος πίεσης: Μικροθερμαντικά στοιχεία και αισθητήρες πίεσης είναι ενσωματωμένοι στον σταθμό στοίβαξης της μήτρας, δημιουργώντας ένα εξαιρετικά ομοιόμορφο τοπικό θερμομηχανικό πεδίο.
- Ταχύς Πολυμερισμός: Χρησιμοποιώντας εξειδικευμένες επικαλύψεις ταχείας σκλήρυνσης, η πλήρης διασταύρωση ρητίνης C-Stage επιτυγχάνεται σε δευτερόλεπτα κατά τη διάρκεια του ρυθμού σφράγισης, επιτυγχάνοντας 100% μοριακή σύνδεση πλήρους επιφάνειας.
III. Πλεονεκτήματα βασικής απόδοσης των πυρήνων που έχουν σκληρυνθεί σε καλούπι
Με βάση τα δεδομένα εργοστασιακών δοκιμών και την ανάλυση μαγνητικού κυκλώματος, η αυτοκόλληση με ωρίμανση στο καλούπι προσφέρει ολοκληρωμένες αναβαθμίσεις απόδοσης:
1. Ανώτερες Ηλεκτρομαγνητικές & Θερμικές Ιδιότητες

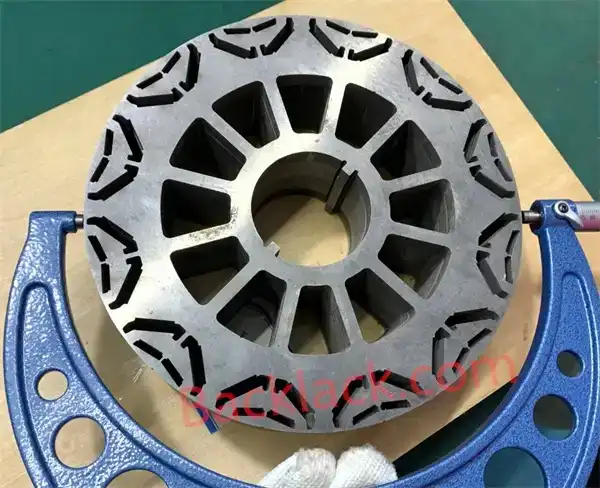

- Μέγιστος συντελεστής στοίβαξης (≥ 98%): Η εξαιρετικά λεπτή, ομοιόμορφη στρώση συγκόλλησης μεγιστοποιεί τον όγκο ενεργού μαγνητικού σιδήρου μέσα σε μια δεδομένη θυρίδα.
- Μηδενικά βραχυκυκλώματα μεταξύ ελασμάτων: Διατηρεί πλήρως το 100% της αρχικής αντίστασης μόνωσης της επιφάνειας του ηλεκτρικού χάλυβα και τη μαγνητική διαπερατότητα.

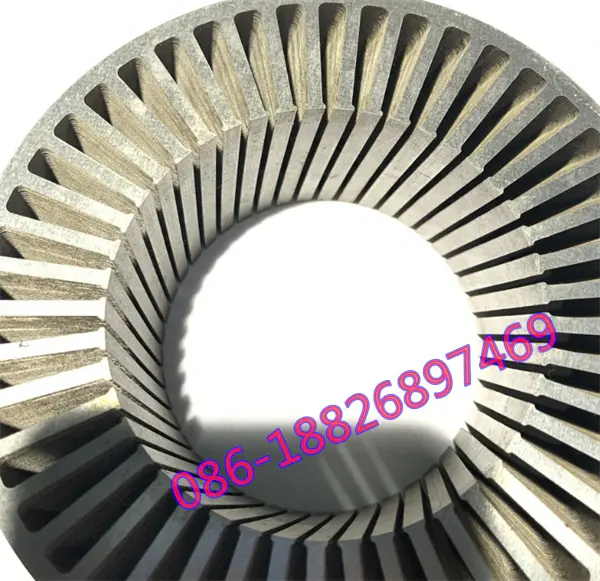

- Βελτιστοποιημένη απαγωγή θερμότητας: Το στρώμα συγκόλλησης πλήρους κάλυψης εξαλείφει τα μικροκενά αέρα, μειώνοντας τη θερμική αντίσταση και διευκολύνοντας την ταχεία μεταφορά θερμότητας από τις περιελίξεις του στάτη στο περίβλημα.
2. Υψηλή δομική ακεραιότητα & NVH Optimization
- Συγκόλληση πλήρους επιφάνειας: Σε αντίθεση με τις συνδέσεις σημείου ή γραμμής στη συγκόλληση ή την αλληλασφάλιση, η συγκόλληση 100% επιφάνειας προσφέρει εξαιρετικά υψηλή αντοχή σε διάτμηση και αποκόλληση, αντέχοντας εύκολα τις φυγόκεντρες δυνάμεις στις 20.000+ RPM.

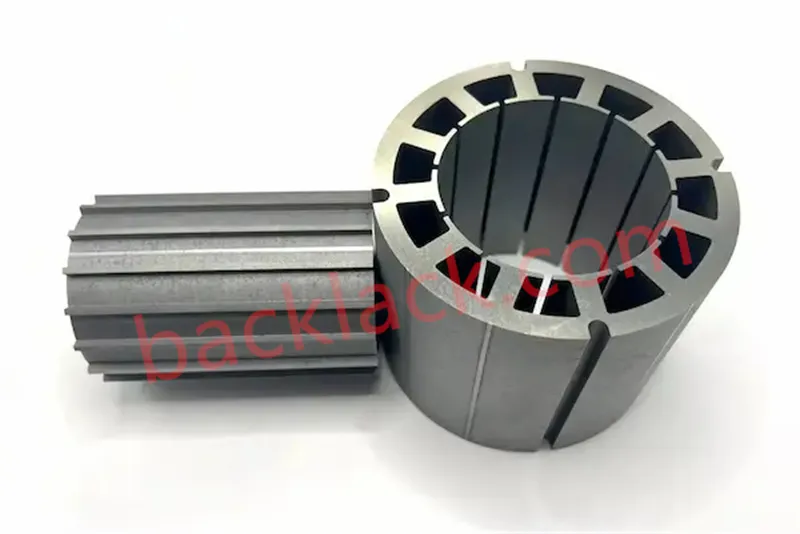

- Καταστολή της ηλεκτρομαγνητικής κραυγής: Η εξάλειψη της απόστασης μεταξύ των ελασμάτων αποτρέπει τις μικροδονήσεις υψηλής συχνότητας που προκαλούνται από εναλλασσόμενα μαγνητικά πεδία, μειώνοντας σημαντικά τον ακουστικό θόρυβο του κινητήρα.
IV. Μηχανικές Προκλήσεις & Λύσεις σε επίπεδο εργοστασίου
Η εγκατάσταση αυτοκόλλησης ωρίμανσης στο καλούπι για μαζική παραγωγή απαιτεί αυστηρό έλεγχο κατασκευής:
| Μηχανική Πρόκληση | Λύση σε επίπεδο εργοστασίου |
|---|---|
| Γρήγορη ωρίμανση σε επίπεδο δευτερολέπτων | Ανάπτυξη μοντέλων προσομοίωσης θερμικού υγρού στο καλούπι σε συνδυασμό με δυναμικούς αλγόριθμους PID για θερμική απόκριση σε επίπεδο χιλιοστού του δευτερολέπτου. |

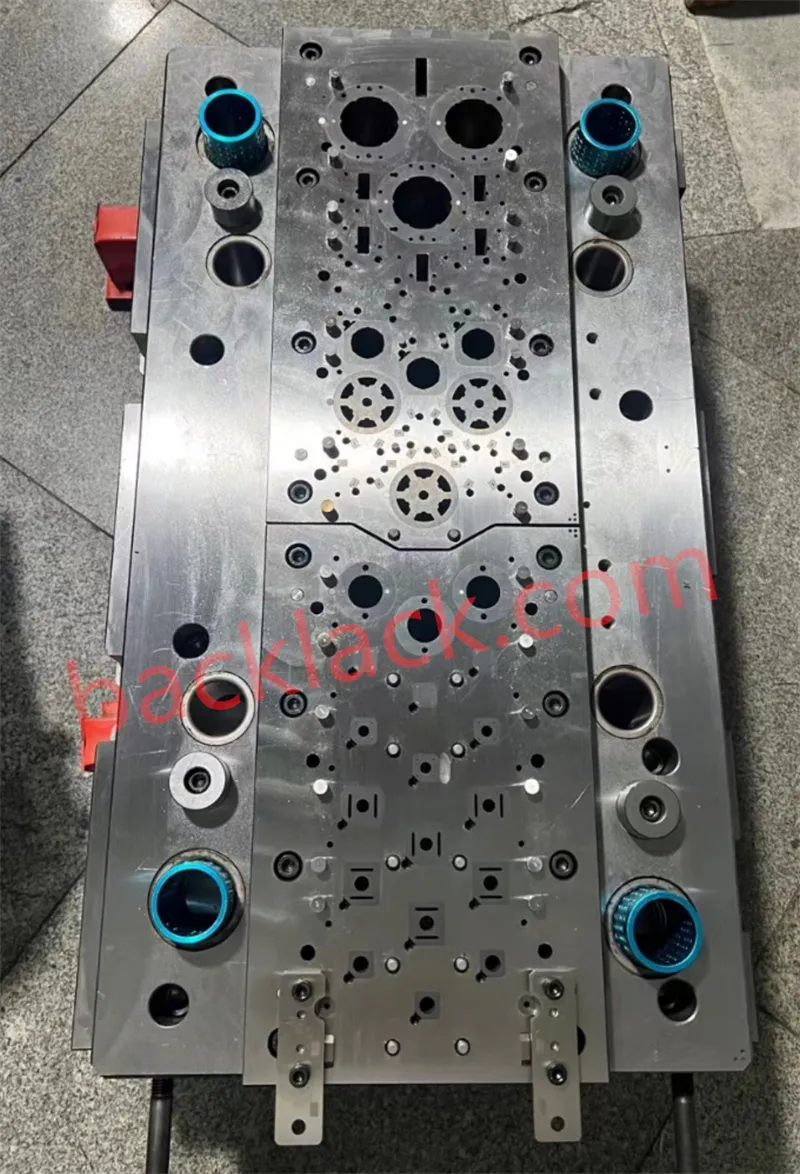

| Σύνθετες μήτρες υψηλής ακρίβειας | Ενσωμάτωση φραγμάτων θερμικής απομόνωσης εντός του εργαλείου για να διατηρείται η ζώνη διάτρησης σε θερμοκρασία περιβάλλοντος διατηρώντας ταυτόχρονα υψηλή ακριβή θερμότητα στη ζώνη σκλήρυνσης. |
| Εξαιρετικά λεπτή τροφοδοσία λωρίδων | Εφαρμογή σερβοτροφοδοσίας υψηλής ακρίβειας με έλεγχο χωρίς τάση σχεδιασμένο ειδικά για εξαιρετικά λεπτό αυτοκόλλητο χάλυβα 0,1 mm ~ 0,2 mm. |
Σχετικά με την YouYou Company

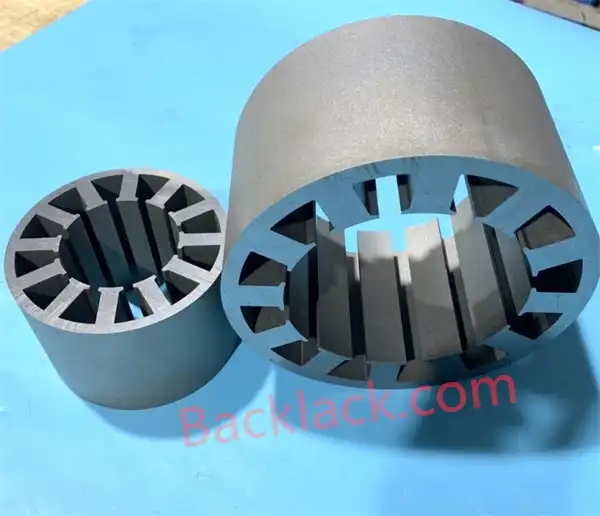

Ως εξειδικευμένος κατασκευαστής πυρήνων στάτορα κινητήρα και ρότορα υψηλής ακρίβειας, η YouYou Company παρέχει υπηρεσίες σφράγισης ακριβείας τελευταίας τεχνολογίας, αυτοκόλλησης σε καλούπι (Backlack) και επεξεργασίας μαλακών μαγνητικών κραμάτων. Παρέχουμε σε παγκόσμιους OEM και σε προμηθευτές Tier-1 λύσεις από άκρο σε άκρο, που κυμαίνονται από την επιλογή υλικού και την ταχεία δημιουργία πρωτοτύπων (Wire-EDM / In-Mold Curing) έως την αυτοματοποιημένη παραγωγή μεγάλου όγκου.
Είστε έτοιμοι να αναβαθμίσετε το σχέδιο του κινητήρα σας;
Επικοινωνήστε σήμερα με την ομάδα μηχανικών μας για τεχνικές συμβουλές, γρήγορη δημιουργία πρωτοτύπων και εμπειρικές αναφορές δοκιμών.
