1. 서론: 모터 효율 경쟁의 돌파구
글로벌 에너지 전환과 고급 제조 기술의 가속화되는 발전 속에서 산업 및 운송 분야의 핵심 동력원인 모터는 효율성과 성능 면에서 전례 없는 도전에 직면해 있습니다. 새로운 에너지 차량에서 극한의 주행 거리를 추구하든, 휴머노이드 로봇에서 고전력 밀도와 동적 반응에 대한 엄격한 요구 사항을 충족하든, 재료 활용, 열 병목 현상 및 제조 비용 측면에서 전통적인 연속 고정자 적층 설계의 한계가 점점 더 분명해지고 있습니다. 이러한 업계 배경에서 Segmented Stator 기술이 등장했습니다. 기존 설계의 물리적 제약을 깨뜨렸을 뿐만 아니라 구조 혁신을 통해 전자기 성능과 제조 공정에서 이중 도약을 달성하여 차세대 모터 효율 혁명을 주도하는 핵심 솔루션이 되었습니다.
2. 분할 고정자 적층이란 무엇입니까?

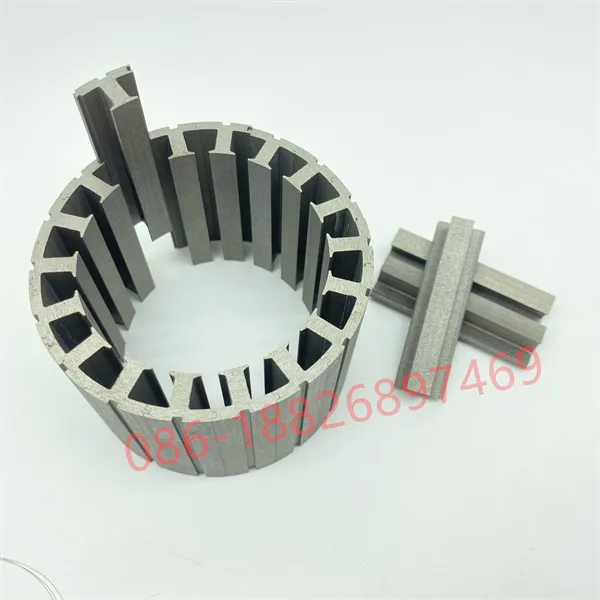

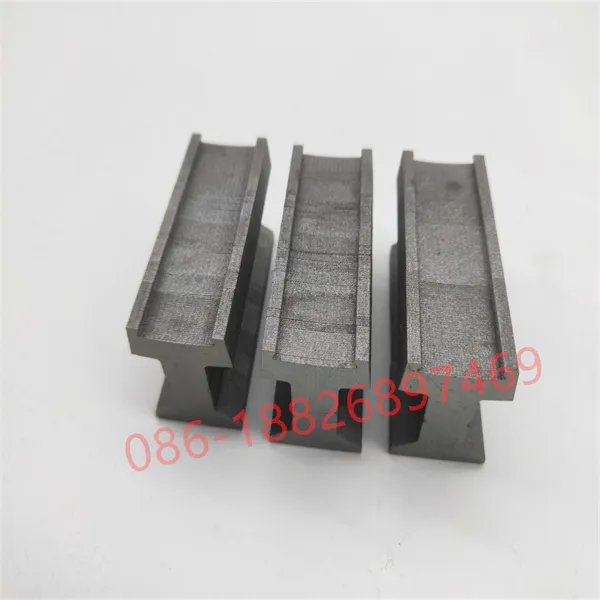

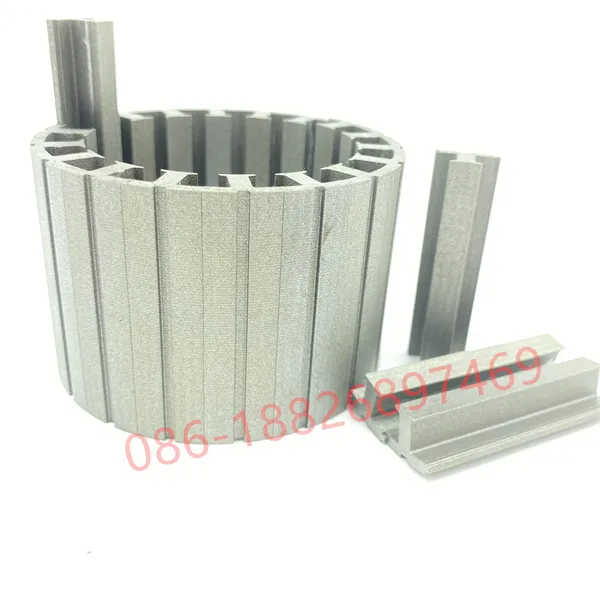

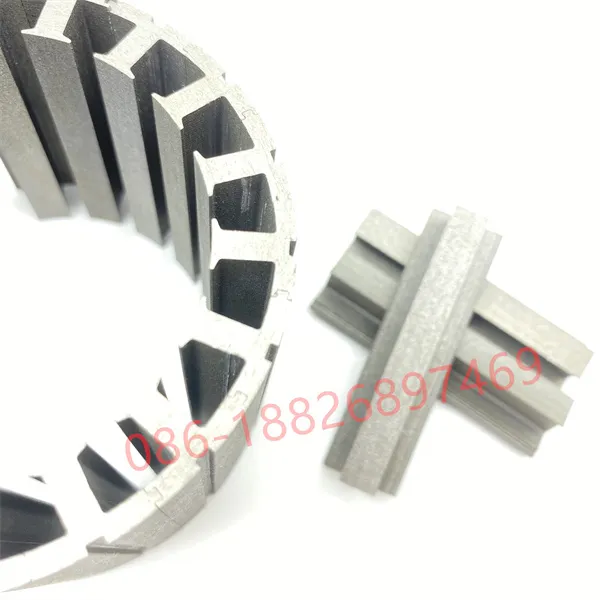

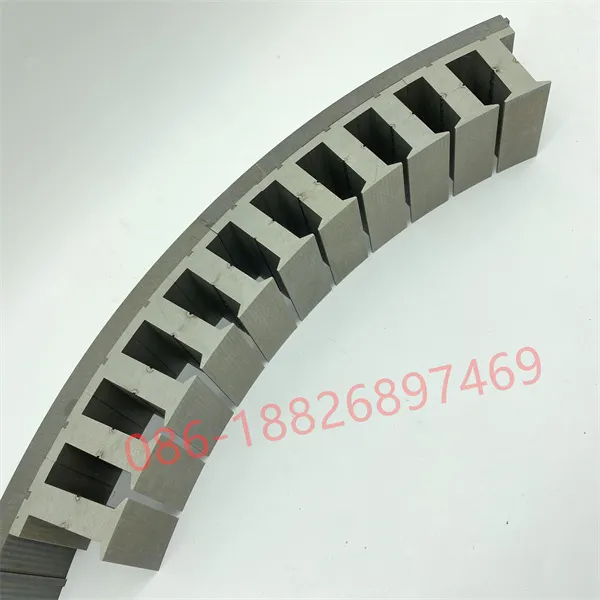

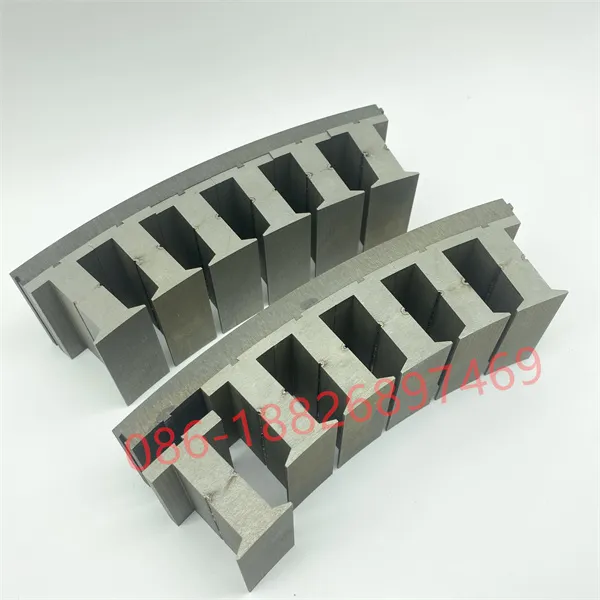

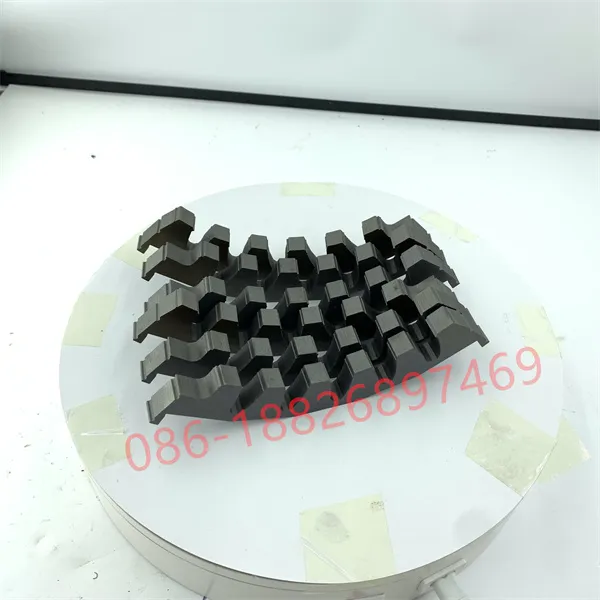

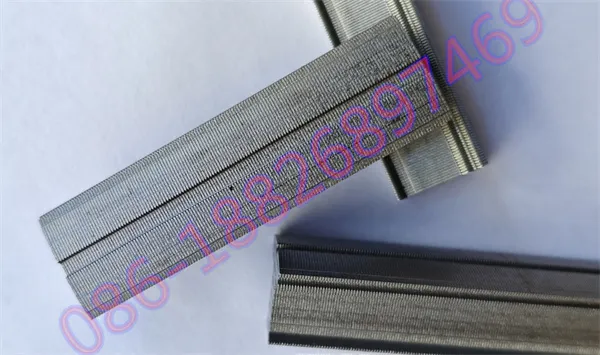

이름에서 알 수 있듯이 분할된 고정자 적층은 기존의 연속적인 링 모양의 고정자 코어를 여러 개의 독립 세그먼트(세그먼트)로 나누며, 각 세그먼트는 고정자 코어 둘레의 일부만 덮습니다. 이 디자인은 일반적으로 T-세그먼트 라미네이션이라고도 하며, 여러 개의 독립적인 톱니 슬롯 구조를 형성하는 오목한 내부 호 가장자리가 특징입니다.

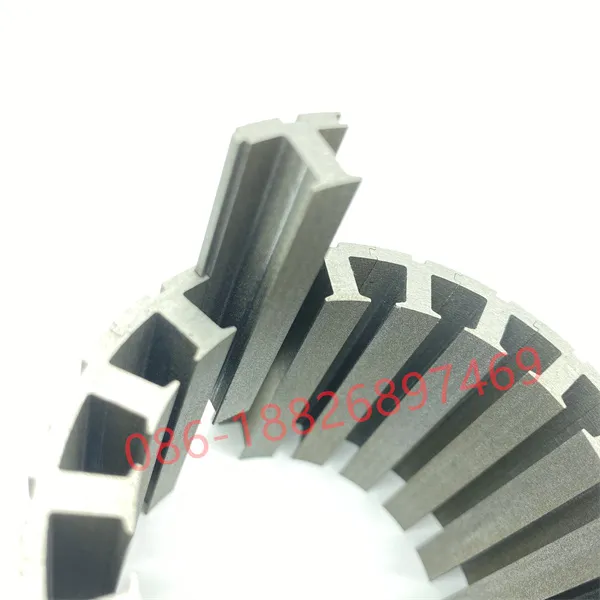

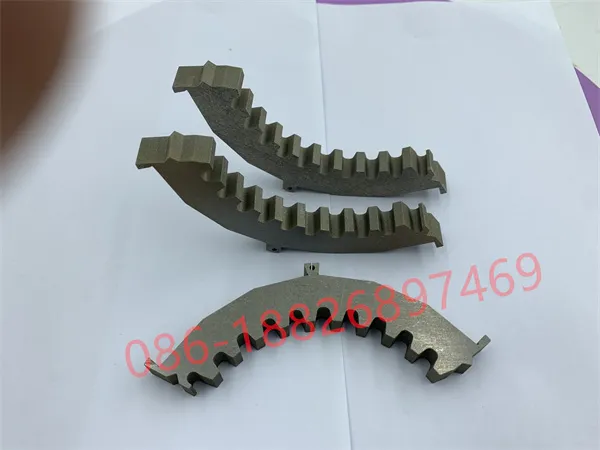

전통적인 연속 라미네이션과 비교하여 분할된 디자인은 자기 구조와 기계 구조 간의 결합을 근본적으로 변경합니다. 기존 설계에서는 연속 슬롯을 통해 권선을 연결해야 하므로 권선이 어렵고 슬롯 채우기 비율이 제한됩니다. 이와 대조적으로 분할 적층을 사용하면 코일을 독립적인 톱니 세그먼트에 직접 감은 다음 더브테일 맞물림 또는 용접을 통해 완전한 링 모양의 코어 스택으로 조립할 수 있습니다. 이러한 "선풍, 나중에 조립" 철학은 권선 공정을 크게 단순화할 뿐만 아니라 높은 슬롯 충진율과 고성능 모터 제조의 문을 열어줍니다.
3. 세그먼트 고정자의 핵심 기술적 장점
분할된 고정자 적층은 전자기, 열, 재료 및 비용 차원 전반에 걸친 포괄적인 이점 덕분에 다양한 고성능 응용 분야에서 두각을 나타냅니다.
- 향상된 효율성 & 손실 감소: 분할된 구조는 코어 내의 와전류 손실과 철 손실을 효과적으로 줄입니다. 또한 세그먼트 사이의 자연스러운 간격으로 인해 방열 면적이 증가하여 작동 중 온도 상승이 낮아지고 전반적인 효율성이 더욱 향상됩니다.
- 최적화된 전자기 성능: 독립적인 톱니 세그먼트 설계를 통해 보다 균일한 자기장 분포가 가능하고 자기 손실과 작동 소음이 크게 줄어듭니다. 또한, 높은 슬롯 충진율은 모터의 역률과 토크 밀도를 향상시킵니다.

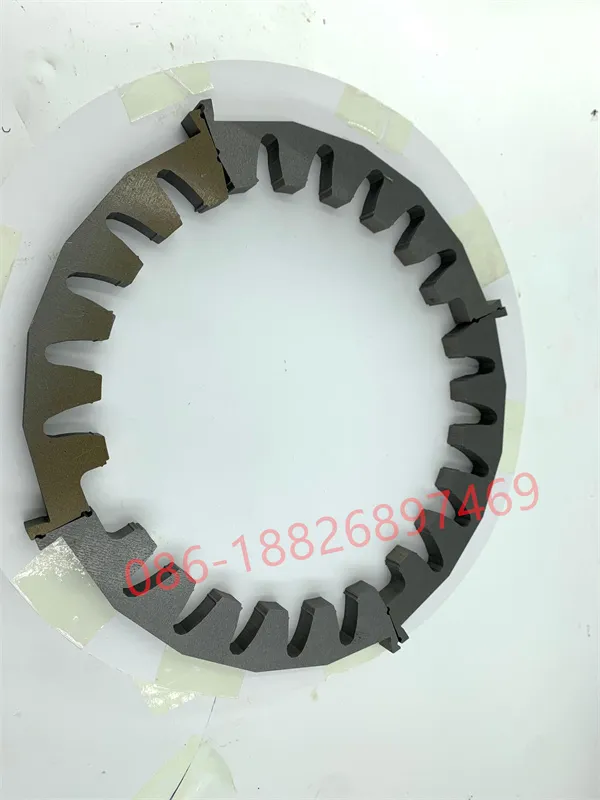

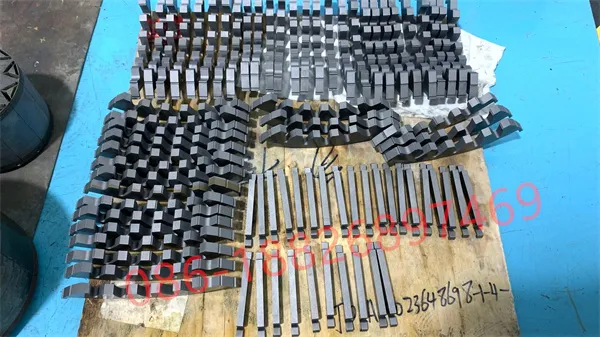

- 더 높은 재료 활용도 & 비용 절감: 대량 생산 시 분할 코어는 고속 프로그레시브 스탬핑 다이를 통해 효율적인 재료 활용을 달성하여 규소강 스크랩을 크게 줄일 수 있습니다. 직경이 더 큰 코어 제품의 경우 분할 설계를 통한 재료 절약형 경제적 이점이 특히 두드러집니다.
- 향상된 제조 유연성 & 확장성: 직경이 1260mm를 초과하는 초대형 모터 또는 특별한 기하학적 요구 사항이 있는 시나리오의 경우 연속 코어 가공 및 운송이 매우 어렵습니다. 분할 설계를 통해 모터 세그먼트를 독립적으로 생산할 수 있으며 세그먼트 수를 늘려 토크를 쉽게 확장할 수 있어 초대형 직경 모터를 경제적으로 사용할 수 있습니다. 또한 각 세그먼트는 자기 높이와 관련된 견인력을 생성할 수 있어(예: Schaeffler의 솔루션에서 자기 높이는 25mm 간격으로 25mm에서 200mm까지 다양하며 단일 세그먼트 추력 범위는 560N에서 4500N까지임) 맞춤형 드라이브에 뛰어난 유연성을 제공합니다.
4. 제조 공정: 스탬핑부터 조립까지 정밀 엔지니어링
분할된 고정자 적층을 제조하는 것은 매우 정밀하고 체계적인 엔지니어링 노력입니다. 핵심 프로세스는 다음과 같습니다.

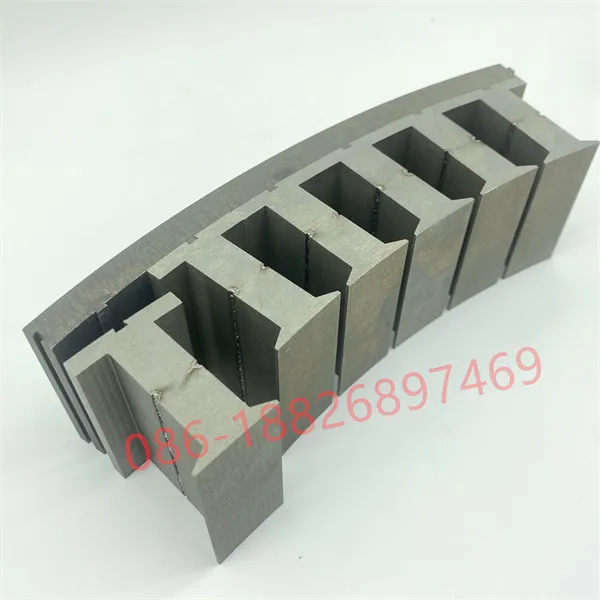

- 고속 스탬핑 & 프로그레시브 성형: 고속 프로그레시브 스탬핑 다이가 장착된 25T-300T 스탬핑 프레스를 사용하여 실리콘 강판의 효율적인 성형 및 층간 연동을 달성합니다. 현대 공정에서는 0.1mm에서 1mm까지의 규소 강판과 25μm 비정질 재료를 처리할 수 있어 극도의 박형화 요구 사항을 충족할 수 있습니다.

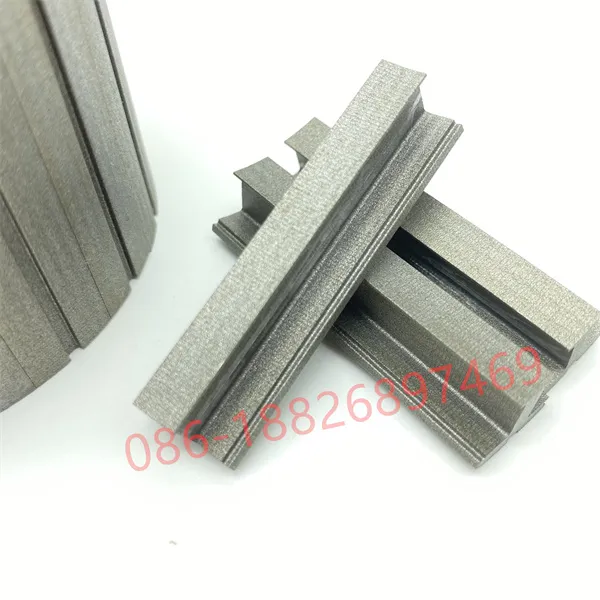

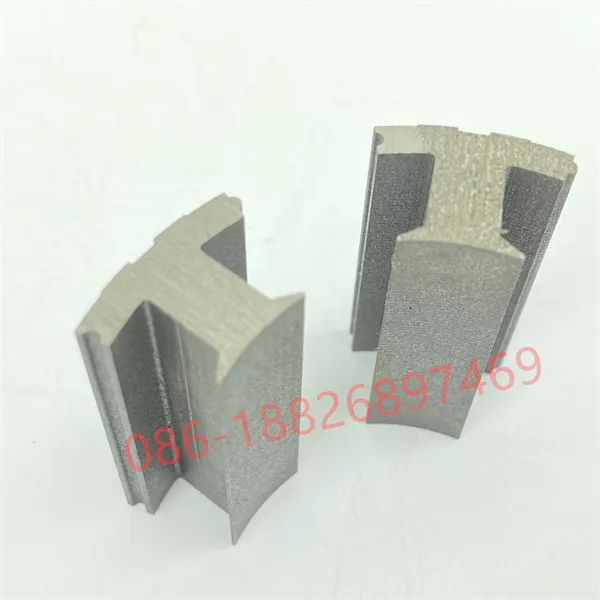

- 자가 결합 공정: 전통적인 리벳팅이나 용접을 대체하기 위해 자가 결합 코팅 기술이 분할된 코어에 널리 적용됩니다. 이 공정은 가열 및 가압을 통해 층간 수지를 경화시켜 규소 강판의 자기 특성에 대한 기계적 응력 손상을 방지하고 철 손실을 더욱 감소시킵니다.

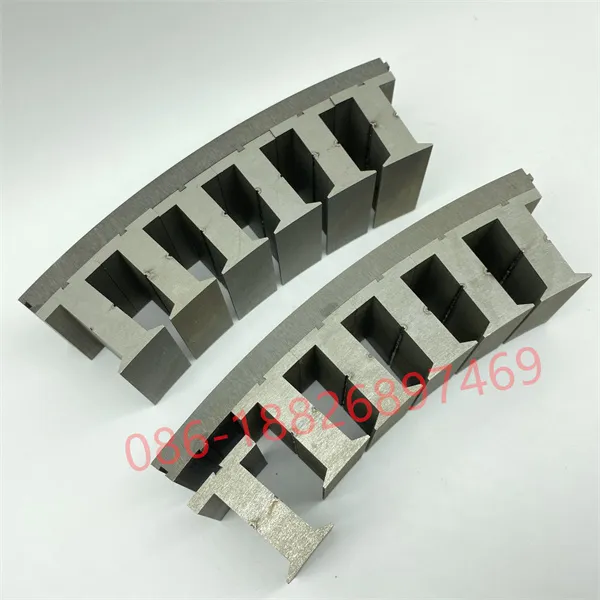

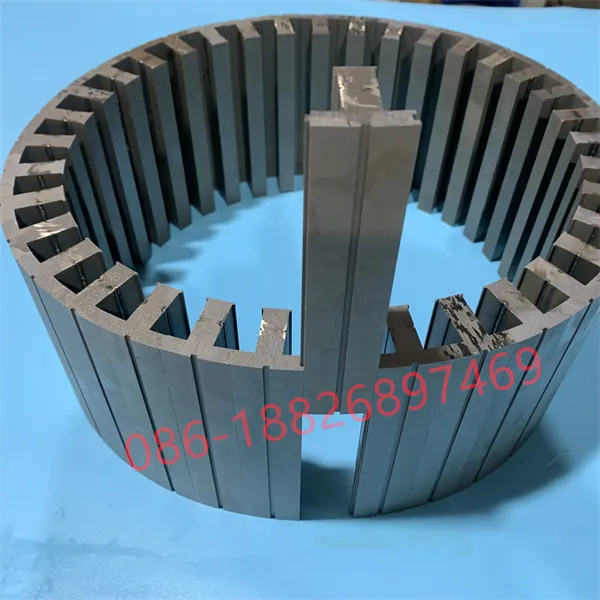

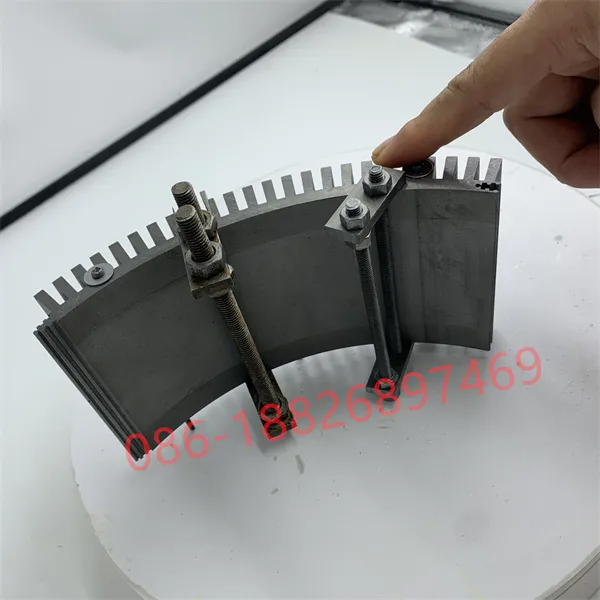

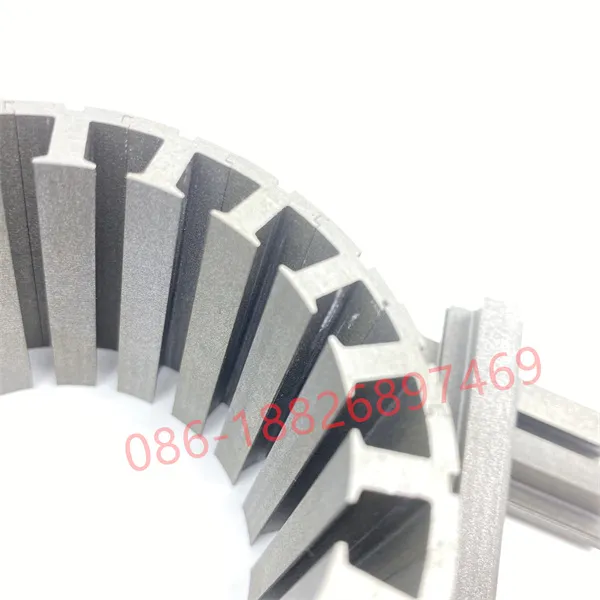

- 조립& 결합: 형성된 독립 치형 세그먼트는 정밀 더브테일 맞물림이나 레이저 용접, 접착 결합 및 기타 공정을 통해 완전한 링 모양의 고정자로 조립됩니다. 이 모듈식 조립 방식은 코어의 기계적 강도와 동축성을 모두 보장합니다.

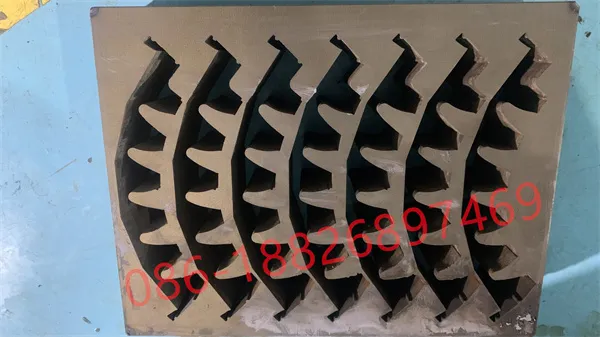

- 프로토타이핑 & 특수 가공: 소규모 배치 프로토타입 제작 또는 특수 크기 요구 사항의 경우 레이저 절단 및 와이어 절단 기술이 급속 성형에 널리 사용되어 개발 주기를 크게 단축합니다. 현재 성숙한 분할형 코어 제조 역량은 20mm에서 1250mm까지의 직경 범위를 포괄합니다.

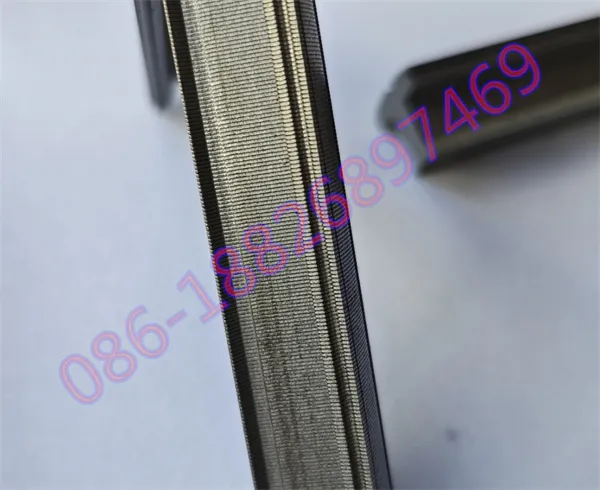

5. 세 가지 고정자 코어 설계 경로 비교
모터 설계에는 분할된 접근 방식 외에도 전통적인 적층 방식과 새로운 SMC(소결 자성 화합물) 방식이 있습니다. 다음은 세 가지 설계 접근 방식을 포괄적으로 비교한 것입니다.
| 비교 차원 | 전통적 적층 | 분할됨 | 소결(SMC) |
|---|---|---|---|
| 구조 | 얇은 실리콘 강판을 적층하여 접합한 연속링 | 링으로 조립된 독립적인 톱니 세그먼트 | 연자성 복합 분말 압착, 3D 자기 경로 |
| 슬롯 채우기 & 와인딩 | 어려운 와인딩, 제한된 슬롯 채우기 | 손쉬운 와인딩, 높은 슬롯 채우기 지원 | 감기는 쉽지만 자기적으로 제한됨 |
| 자기 성능 | 우수하며 고주파 애플리케이션에 적합 | 우수, 낮은 와전류 손실, 높은 전력 밀도 | 3D 자기 경로는 좋지만 최대 자속 밀도는 제한됩니다. |
| 제조공정 | 성숙하고 높은 비용 효율성 | 높은 금형 비용, 낮은 양산 비용 | 복잡한 형상에 적합하며 라미네이션이 필요하지 않습니다. |
| 일반적인 두께 / 재질 | 0.15-0.65mm 실리콘 강철 | 0.1mm-1mm 규소강/비정질 재료 | 절연코팅된 철분말/합금분말 |
| 주요 애플리케이션 | 일반 산업용 모터, 가전제품 | 고성능 EV 모터, 정밀 서보, 대형 다이렉트 드라이브 | 복잡한 3D 자기 경로 모터, 특수 센서 |
6. 산업 응용 분야: 마이크로 드라이브부터 대형 장비까지
분할된 고정자 적층의 모듈성과 고성능 특성으로 인해 여러 개척 분야에서 유망한 제품이 되었습니다.

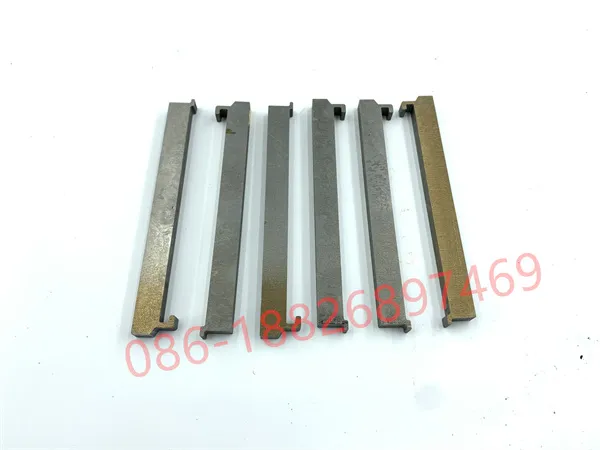

- 전기자동차 & 새로운 에너지: EV 견인 모터에서는 분할 설계의 높은 슬롯 충진율과 저손실 특성이 주행 거리를 직접적으로 향상시킵니다. 풍력 발전 및 태양광 추적 시스템에서는 높은 신뢰성과 유지 관리가 필요 없다는 장점이 매우 중요합니다.
- 산업 자동화 & 정밀 장비: 로봇 팔, 컨베이어 시스템 및 CNC 회전 테이블(터닝/연삭/밀링)에서 분할 모터는 탁월한 동적 반응과 위치 정확도를 제공합니다. Schaeffler와 같은 제조업체는 외부 정션 박스 상호 연결을 통해 독립 하우징 내에 코일 시스템을 통합하는 세그먼트형 선형 모터를 도입하여 자동화된 패키징 및 회전 테이블을 위한 맞춤형 드라이브를 구현했습니다.

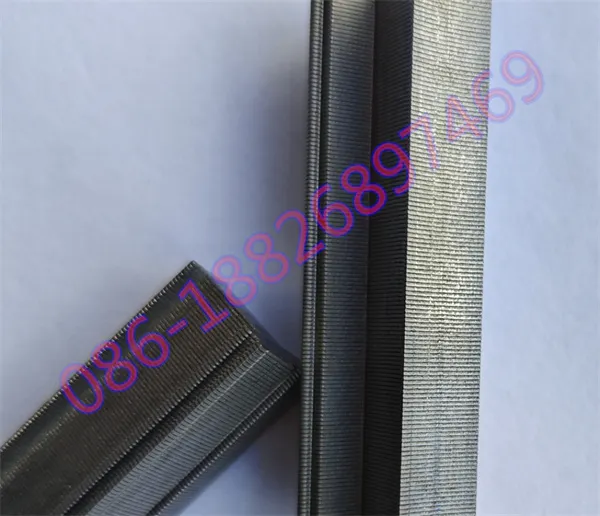

- 항공우주 및 선박 추진: 무게와 크기가 중요한 항공우주 및 해양 응용 분야에서는 분할 설계의 높은 전력 밀도와 중복 설계 기능(단일 세그먼트 오류가 전체 작동에 영향을 미치지 않음)이 주요 이점이 됩니다.
- 대형 회전 장비: 직경이 1.2미터를 초과하는 메가 모터의 경우 분할 설계를 통해 제조 및 운송 문제를 해결할 뿐만 아니라 모듈식 이중화를 통해 전체 시스템 신뢰성을 향상시킵니다.
7. 소재 동향: 더 얇고 얇아지는 방향 더 나은
고정자 코어의 성능 한계는 주로 재료에 따라 결정됩니다. 현대 전기강판은 1.5T/50Hz에서 1.5W/kg 미만의 철 손실을 달성하며, 실리콘 함량은 일반적으로 1.5%~6.5%입니다. 미래의 소재 트렌드는 다음과 같습니다.
- 초박형 실리콘강판: 고주파 추세에 대응하기 위해 0.1mm 및 더욱 얇은 실리콘 강판이 기존의 0.35mm/0.5mm 사양을 점차 대체하여 고주파 와전류 손실을 더욱 줄이고 있습니다.
- 무정형 & 나노결정질 소재: 25μm 수준의 비정질 소재는 뛰어난 초저철 손실 성능을 나타내며 특수 응용 분야에서 고급 모터로 전환되고 있습니다.
- 고규소 스틸 & GO/NO 최적화: 분할 설계에서 자기 특성 활용을 달성하기 위해 자로 방향에 따라 무방향성(NO) 또는 방향성(GO) 전기강판을 선택합니다.
8. 선택 & 품질 고려사항: 신뢰성이 기본입니다
분할 고정자 기술을 채택할 때는 성능과 신뢰성의 균형을 맞춰야 합니다. 고품질 고정자는 정상적인 조건에서 15~25년 동안 작동할 수 있으며 주요 제한 요소는 온도로 인한 절연 성능 저하입니다. 따라서 선택 및 제조는 다음에 중점을 두어야 합니다.
- 표준 준수: NEMA/IEC 및 기타 국제 표준을 엄격히 준수하여 모터 안전과 상호 호환성을 보장합니다.
- 절연 시스템: 프리미엄급 바니시, 슬롯 웨지 및 절연지를 사용하여 높은 슬롯 충진 조건에서 전기 안전을 보장합니다.
- 고장 예방 & 진단: 설계 단계에서 열 시뮬레이션 및 응력 분석을 통합하고 작동 중 상태 모니터링을 통합하여 권선 개방/단락, 절연 저하 및 코어 손상과 같은 일반적인 오류를 해결하여 $10,000-$50,000의 손실을 초래하는 단일 다운타임 이벤트를 방지합니다.
9. 미래 전망: 프론티어 산업과의 긴밀한 통합
세그먼트 고정자 적층 기술은 단순히 모터 설계를 최적화하는 것이 아니라 미래 산업 패러다임과의 긴밀한 조화입니다.
- EV 800V 플랫폼: 고전압 변환은 초박형 실리콘 강판과 쌍을 이루는 분할 코어가 필요한 고주파 스위칭 손실을 발생시킵니다.
- 휴머노이드 로봇 조인트 모듈: 높은 토크 밀도, 낮은 코깅 토크 및 컴팩트한 폼 팩터를 극도로 추구함으로써 분할 설계가 사실상 유일한 실행 가능한 솔루션이 되었습니다.
- 저고도 경제(eVTOL): 항공 등급 모터는 분할 기술의 장점과 밀접하게 일치하는 출력 밀도와 중복 신뢰성을 요구합니다.
10. 결론
효율성, 열 관리, 제조 유연성 및 비용 측면에서 포괄적인 이점을 갖춘 분할형 고정자 적층 기술은 모터 설계의 기본 논리를 재편하고 있습니다. 이는 단순히 현재의 에너지 효율 표준을 충족하기 위한 전술적 선택이 아니라, 첨단 장비와 신에너지의 미래 시대를 위한 전략적 레이아웃입니다. 모터 엔지니어, 제품 설계자, 조달 의사 결정자는 이 기술을 깊이 이해하고 숙달하면 차세대 산업 경쟁에서 경쟁 우위를 확보할 수 있습니다.
